Q2210420

Engenharia Civil Desenho Técnico na Engenharia Civil

Banca: Instituto Unifil - Unifil

Prova: Unifil - Prefeitura de Leópolis - Engenheiro - Área: Civil - 2021

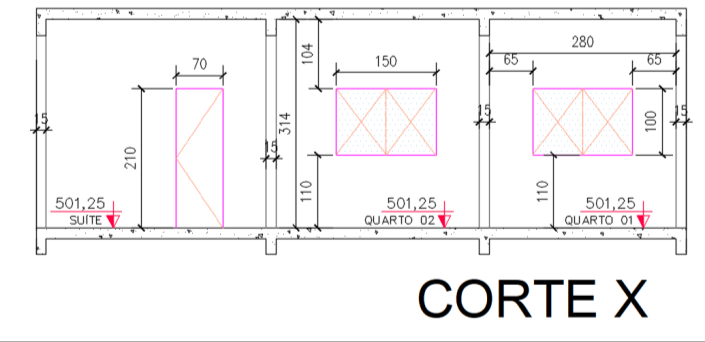

Recebido um projeto arquitetônico, é encontrado o corte observado abaixo:

Imagem associada para resolução da questão

Qual a área de esquadrias presente nesse corte? (as cotas estão em centímetros)

A

1,47m²

B

2,97m²

C

3,00m²

D

4,47m²
