Seu próximo nível começa aqui
Com a Assinatura Ilimitada, você tem tudo que precisa para sua aprovação.
Com a Assinatura Ilimitada, você combina prática, teoria e método em uma única assinatura com tudo que você precisa para sua aprovação.
- Gran Questões
- Questões
Questões de Concurso sobre Tipos de falhas
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
41
questões
encontradas
20
Mais recentes
A deformação plástica inicial observada na treliça por manufatura aditiva está associada a concentrações de tensão locais de tamanho mícron, no entanto a transferência de carga em larga escala é determinada por características geométricas que são várias ordens de magnitude maiores.
C
Certo
E
Errado
Corrosão Sob Tensão é um termo utilizado para descrever falhas de serviço em materiais.
Nesse contexto, assinale a afirmativa incorreta.
A
Ocorre por uma trinca de propagação lenta, induzida pelo ambiente de trabalho.
B
As tensões necessárias para provocar a corrosão sob tensão são pequenas, geralmente abaixo do limite de elasticidade aparente do material.
C
A corrosão sob tensão é um processo resultante da interação simultânea entre um material metálico submetido a determinados níveis de tensão e um meio de agressividade relativa, que promoverá o aparecimento de microtrincas levando o material a fraturar precoce.
D
A propagação de trincas resultantes da ação combinada de tensões físico-químicas e reações de corrosão é lenta.
E
A corrosão sob tensão ocorre quando o material está submetido, simultaneamente, a um estado de tensões e a um meio corrosivo específico.
Sobre a fibrilação (ou esgarçamento), é correto afirmar:
A
Mesmo com espaços vazios, a permeabilidade a líquidos como água é dificultada pela presença das fibrilas na matriz polimérica.
B
Consiste na formação de espaços vazios devido às fibrilas, que são fibras inorgânicas adicionadas à matriz polimérica e capazes de suportar esforços antes da fratura.
C
As trincas iniciam-se no polímero antes da fratura devido ao rompimento das fibrilas e ao coalescimento dos espaços vazios perpendicularmente a um esforço aplicado.
D
Ela é inútil para fins práticos do polímero, pois mesmo que as fibrilas absorvam energia, elas são incapazes de inibir ou retardar a fratura.
E
Regiões tensionadas e associadas a defeitos como espaços vazios e heterogeneidades na matriz polimérica são incapazes de promovê-la.
Alguns materiais cerâmicos com estruturas cristalinas do tipo AX, como o cloreto de sódio e a blenda de zinco, podem apresentar defeitos atômicos envolvendo os átomos hospedeiros, como ocorre nos materiais metálicos. O defeito de Schottky nos materiais cerâmicos é composto por:
A
um defeito intersticial de cátion e um defeito de lacuna de ânion combinado.
B
um defeito intersticial de cátion e um defeito intersticial de ânion combinado.
C
um defeito de lacuna de cátion e um defeito de lacuna de ânion combinado.
D
um defeito de lacuna de cátion e um defeito intersticial de ânion combinado.
Um tipo de defeito encontrado em materiais cerâmicos do tipo AX, composto por um par que representa uma lacuna de cátion e uma lacuna de ânion, é dito:
A
Defeito de Schottky.
B
Defeito de Frenkel.
C
Defeito de Moffatt.
D
Defeito de Substituição.
E
Defeito de Wulff.
Para resistir à fadiga, que parte do princípio de que existe uma fissura que não cresce a um tamanho que leve à falha, antes que sejam detectadas pelas inspeções periódicas, deve ser adotado o projeto para
A
vida finita.
B
vida infinita.
C
tolerância ao dano.
D
falha em segurança.
E
estimativa de defeito.
A análise e prevenção de falhas são componentes importantes na caracterização de materiais para aplicação em engenharia. Métodos sistemáticos estabelecidos para a análise de falhas permitem identificar um amplo espectro de modos de falhas. Considerando uma falha por fadiga, é correto afirmar que:
A
é observada em metais devido à sobrecarga, ou seja, o material é levado além do limite plástico e, logo, à fratura.
B
ocorre apenas quando um esforço cíclico é aplicado ao material em ambiente corrosivo.
C
ocorre por um mecanismo de crescimento lento da trinca que pode envolver esforço cíclico.
D
o mecanismo envolve uma erosão gradativa devido à atuação de um material abrasivo entre superfícies de cantata.
E
ocorre em materiais que possuem baixo módulo de Young.
A comparação da corrosão dos metais e dos materiais cerâmicos com a degradação dos polímeros evidencia
A
mudanças químicas sofridas pelo polímero sob elevada temperatura, sem o envolvimento simultâneo de outro componente.
B
resistência menor dos materiais cerâmicos à corrosão que os metálicos, em temperaturas elevadas.
C
mecanismo de degradação de natureza físico-química nos polímeros e de natureza química nos metais.
D
ausência de corrosão nas cerâmicas à temperatura ambiente dada a inércia.
Um engenheiro de materiais, que trabalha diretamente com condições estáticas e/ou cíclicas de serviços, deve saber que:
A
a fadiga é um processo que vai da solicitação do material até a falha catastrófica, apresentando fragilidade, independente do material.
B
a curva de tensão verdadeira em função da deformação é mais usual que a curva de tensão de engenharia em função da deformação.
C
o ensaio de compressão nos materiais cerâmicos é mais utilizado que o ensaio de tração, pois favorece o menor afastamento dos íons de cargas opostas e à repulsão instantânea das cargas.
D
a fluência é um ensaio que ocorre em função do tempo para temperaturas e/ou tensões constantes e sem influência da presença de defeitos lineares.
Cerca de 50 a 90% de todas as falhas mecânicas são responsáveis pelas falhas dos materiais quando solicitados por fadiga. Este tipo de falha ocorre em componentes e estruturas submetidas a tensões que sofrem variações cíclicas decorrentes de
A
fraturas pelo mecanismo de fratura dúctil por fadiga em materiais metálicos e poliméricos.
B
fratura por fadiga de forma frágil nos materiais cerâmicos influenciada pela temperatura de serviço.
C
resistência à fadiga do material, influenciada por sua capacidade de deformação plástica.
D
redução das irregularidades superficiais que diminui a resistência à fadiga causando concentrações de tensão.
A deformação plástica observada em materiais sob a ação de um estado de tensões constante, ou quase constante, no tempo e com relação direta às falhas na microestrutura do material é denominada:
A
Contração
B
Elongamento
C
Fadiga
D
Fluência
E
Retração
Alguns minerais são separados em subgrupos.
I)as diferenças entre os minerais do subgrupo surgem na maneira como suas camadas são empilhadas
II) a organização das folhas octaédricas são sempre contínuas no eixo de empilhamento.
Sobre as duas alternativas é correto afirmar que:
A
As duas afirmativas são falsas
B
A primeira é uma afirmativa falsa; e a segunda, verdadeira
C
A primeira é uma afirmativa verdadeira; e a segunda, falsa
D
As duas afirmativas são verdadeiras e a segunda complementa a primeira
E
As duas afirmativas são verdadeiras mas não tem relação entre si
A explicação mais correta para a trinca de reaquecimento na zona termicamente afetada (ZTA) em aços ao Cr-Mo e Cr-Mo-V resistentes à fluência é:
A
fragilização da ZTA de grãos grosseiros ocorre pela formação de martensita e absorção de hidrogênio na poça de fusão, resultando no trincamento devido às tensões residuais de soldagem.
B
segregação de impurezas e elementos de liga nos contornos de grão do metal de solda provoca a formação de compostos de baixo ponto de fusão que não suportam as tensões trativas que se desenvolvem na soldagem.
C
a baixa ductilidade do metal base no sentido da espessura da chapa provoca o trincamento na ZTA de grãos grosseiros quando as tensões de soldagem provocam a solicitação em juntas de ângulo.
D
a precipitação de carbonetos finos de Cr, Mo e V no interior dos grãos grosseiros da ZTA, durante tratamento térmico ou serviço, provoca o endurecimento no interior dos grãos, deixando uma região menos resistente no entorno dos contornos, região esta que não suporta as tensões residuais.
E
a formação de carbonetos de cromo nos contornos de grão deixam regiões da ZTA susceptíveis à corrosão intergranular, o que provoca o desenvolvimento de trincas intergranulares em serviço.

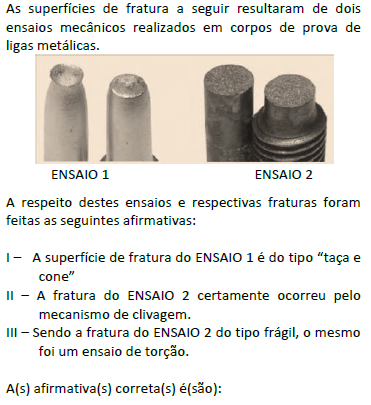

A
somente I e II.
B
I, II e III.
C
somente II e III.
D
somente I.
E
somente III.
A respeito dos defeitos de origem metalúrgica em soldagem, assinale a única afirmativa ERRADA:
A
os aços inoxidáveis austeníticos são susceptíveis à trinca a quente.
B
os aços de alto carbono equivalente e médio carbono são susceptíveis à trinca a frio.
C
as trincas a quente de solidificação ocorrem no metal de solda, devido à segregação de impurezas e elementos de liga nos contornos de grão e no plano central do cordão.
D
aços ao Cr-Mo-V resistentes à fluência são susceptíveis a trinca de reaquecimento na zona termicamente afetada.
E
a trinca de decoesão lamelar ocorre em juntas de ângulo na região de grãos grosseiros da zona termicamente afetada e no metal de solda.
A fratura frágil nos materiais metálicos:
A
sempre ocorre com pouca ou nenhuma deformação plástica.
B
sempre ocorre pelo mecanismo de clivagem.
C
sempre ocorre em baixas temperaturas.
D
apresenta uma superfície de fratura contendo estrias, quando observada ao microscópio eletrônico de varredura.
E
ocorre no plano de atuação da máxima tensão cisalhante.
Uma chapa foi revestida por meio do processo de asperção térmica para proteger seu ambiente de trabalho mecânico da exposição à agua salinizada. Uma determinada região da chapa, durante o uso, apresentou deterioração por corrosão mais severa que o restante da superfície exposta, como consequência de uma falha de aplicação do revestimento metálico. Essa forma de deterioração é denominada corrosão
A
uniforme.
B
localizada.
C
seletiva.
D
aspergida.
E
por paridade.
A susceptibilidade à formação de trincas a frio (ou trincas retardadas) aumenta quando se
A
reduz a espessura das peças.
B
reduz a energia da soldagem.
C
reduz o teor de hidrogênio.
D
utiliza pós-aquecimento.
E
utiliza preaquecimento.
O teor de carbono foi alterado de 0,2% para 0,6% na composição do aço utilizado em uma peça a ser soldada. Isso pode influenciar na ocorrência de
A
falta de fusão.
B
falta de penetração.
C
fissuração.
D
porosidade.
E
mordedura.

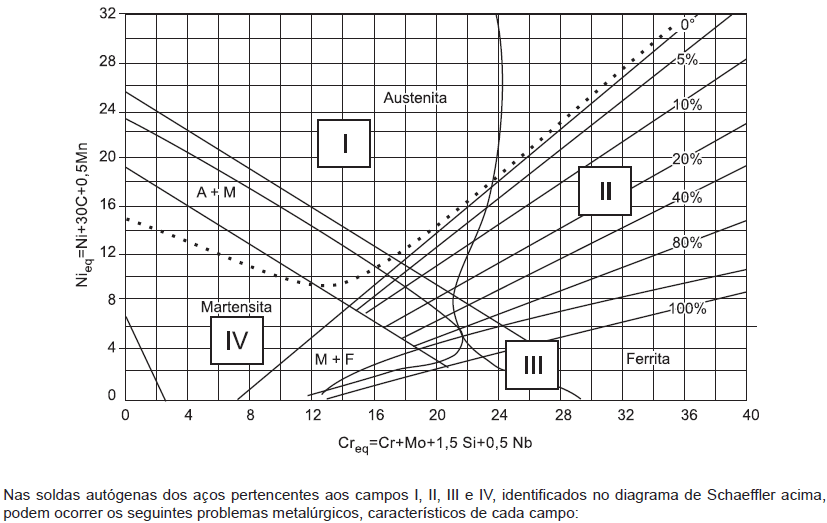

A
I - trincas a quente; II - fase sigma; III - crescimento de grão; IV - trincas a frio.
B
I - fase sigma; II - trincas a quente; III - trincas a frio; IV - crescimento de grão.
C
I - fase sigma; II - trincas a frio; III - trincas a quente; IV - crescimento de grão.
D
I - fase sigma; II - crescimento de grão; III - trincas a frio; IV - trincas a quente.
E
I - crescimento de grão; II - trincas a frio; III - trincas a quente; IV - fase sigma.
Gerar simulado
