A implementação de um circuito combinacional que realize a...
1
Q208689
Engenharia Elétrica e Engenharia Eletrônica
Portas lógicas, Flip-flops, circuitos integrado, dispositivos optrônicos e dispositivos correlatos
Teclas de Atalhos
Compartilhar

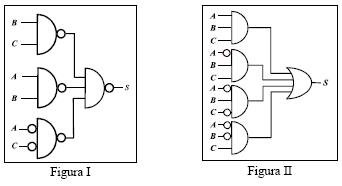

As figuras I e II acima mostram dois circuitos digitais combinacionais com as entradas A, B e C e a saída S. Julgue os itens seguintes, relativos aos circuitos e à tabela verdade mostrada abaixo.
A implementação de um circuito combinacional que realize a tabela verdade, usando apenas portas NAND, é possível por meio do esquema da figura I.
