A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a tensão v1 é igual a 3 V.

tensão v1 é igual a 3 V.

Q208803

Engenharia Elétrica e Engenharia Eletrônica Circuitos resistivos, RL e RC, e RLC

Ano: 2001

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - Petrobras - Engenheiro / Engenharia de Equipamentos - Área Eletrônica - 2001

Imagem associada para resolução da questão

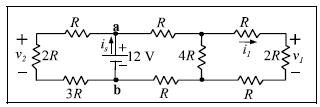

A figura acima mostra um circuito puramente resistivo alimentado por uma fonte DC de 12 V, conectada entre os pontos a e b. Considerando R = 1 •, é correto afirmar que a

tensão v₁ é igual a 3 V.

Certo

Errado
