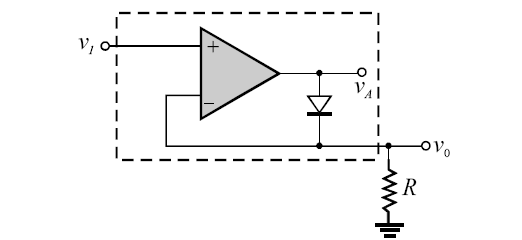

O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes. O diodo pode ser identificado como o elemento não-linear fundamental em circuitos eletrônicos, sendo que a sua aplicação em circuitos retificadores é ampla. Considerando o circuito esquematizado na figura acima e o comportamento esperado dos retificadores de precisão ideal, julgue os itens subseqüentes. Considerando o diodo com uma queda de tensão de 0,7 V, o resistor R com valor de 1 Se o Amp Op ideal saturando em ±15 V, é esperada, para uma entrada de tensão de -1 V, uma tensão na saída do Amp Op de -14,3 V e, na saída do retificador, de 0 V.

Considerando o diodo com uma queda de tensão de 0,7 V, o...

Q299076

Engenharia Elétrica e Engenharia Eletrônica Circuitos com Amplificadores e com conversores de dados

Ano: 2008

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - CTI - Tecnologista Sênior - Área Projeto de Circuitos Integrados - 2008

Considerando o diodo com uma queda de tensão de 0,7 V, o resistor R com valor de 1 Se o Amp Op ideal saturando em ±15 V, é esperada, para uma entrada de tensão de -1 V, uma tensão na saída do Amp Op de -14,3 V e, na saída do retificador, de 0 V.

Certo

Errado
