A seguir são apresentadas as formas de onda de entrada de um flipflop do tipo JK com transição por borda de descida. Considerando que a saída Q é iniciada em 0 e o tempo de hold do flip-flop é igual a zero, a saída Q irá comutar para 1 no instante t igual a

A seguir são apresentadas as formas de onda de entrada de...

Q3063080

A seguir são apresentadas as formas de onda de entrada de um flipflop do tipo JK com transição por borda de descida.

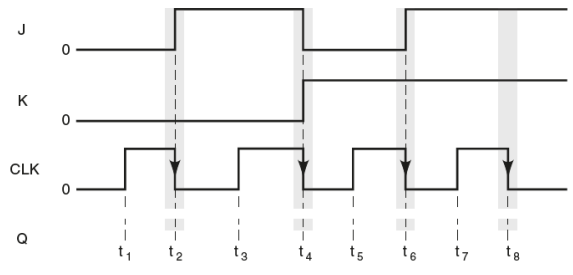

Imagem associada para resolução da questão

Considerando que a saída Q é iniciada em 0 e o tempo de hold do flip-flop é igual a zero, a saída Q irá comutar para 1 no instante t igual a

𝑡₁.

𝑡₂.

𝑡₃.

𝑡₄.

𝑡₅.
