O seguinte sistema de equações pode ser utilizado para...

Q3178119

Engenharia Elétrica e Engenharia Eletrônica Modelos físicos e matemáticos

Ano: 2024

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - INPI - Analista de Planejamento - Área: Gestão e Suporte - Engenharia Elétrica Língua Inglesa - 2024

Imagem associada para resolução da questão

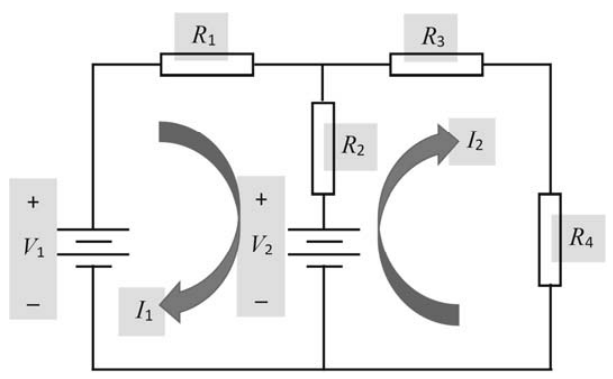

O circuito elétrico de corrente contínua apresentado anteriormente possui duas fontes de tensão e quatro resistências, pelas quais circulam as correntes elétricas I₁ e I₂. Com relação a esse circuito, julgue os próximos itens.

O seguinte sistema de equações pode ser utilizado para calcular corretamente grandezas elétricas do circuito.

$V_{1} = R_{1} I_{1} + R_{2} (I_{1} - I_{2}) + V_{2}$

$V_{2} = R_{2} (I_{2} - I_{1}) + (R_{3} + R_{4}) I_{2}$

Certo

Errado
