Assinale a alternativa que indique a queda de tensão no...

Ano: 2024
Banca: Instituto Brasileiro de Formação e Capacitação - IBFC
Prova: IBFC - IMBEL - Engenheiro Elétrico - 2024

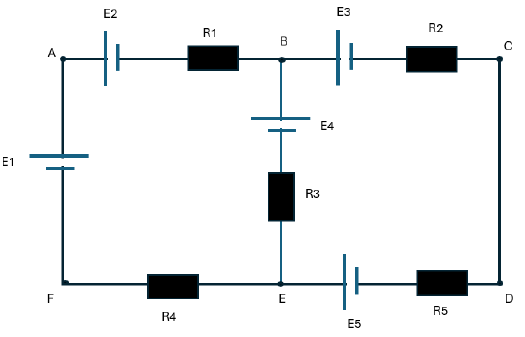

Considere a figura a seguir para responder às duas próximas questões.

Imagem associada para resolução da questão

E1

6,0

V

E2

12,0

V

E3

6,0

V

E4

3,0

V

E5

3,0

V

R1

2,0

ohm

R2

1,0

ohm

R3

9,0

ohm

R4

7,0

ohm

R5

2,0

ohm

Observação: Considerar nula a Resistência Interna das Fontes de Alimentação

Assinale a alternativa que indique a queda de tensão no Resistor R2.

A

0,4 V

B

0,2 V

C

0,3 V

D

0,8 V

E

0,6 V
