TEXTO PARA AS QUESTÕES 48 E 49

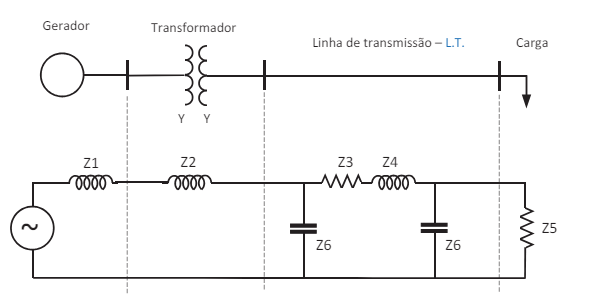

A figura a seguir representa, de forma esquemática, um diagrama unifilar de um sistema elétrico trifásico simplificado, e o seu correspondente esquema por fase em regime permanente.

Sabe-se que a carga está operando em condições nominais com tensão de 10 kV. As impedâncias, todas referidas a uma base comum, têm seus valores por unidade dados por:
Z1 = 0,46 pu; Z2 = 0,06 pu; Z3 = 0,04 pu e Z4 = 0,08pu.
As impedâncias Z6 podem ser desconsideradas. Nessas condições, a tensão interna produzida pelo gerador, para atender à carga, deve ser de valor em módulo aproximadamente igual a:
16,4 kV
12,0 kV
20,8 kV
10,0 kV
16,0 kV
