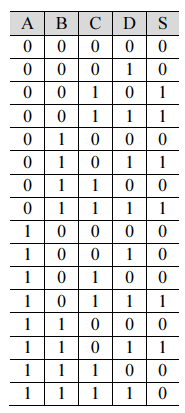

A partir das informações da tabela-verdade precedente, que corresponde a um circuito combinacional com quatro entradas (A, B, C e D) e uma saída (S), julgue o item a seguir. A partir das informações da tabela-verdade precedente, que corresponde a um circuito combinacional com quatro entradas (A, B, C e D) e uma saída (S), julgue o item a seguir. A expressão booleana mínima, na forma soma de produtos, que relaciona a saída S com as variáveis de entrada, é dada porS=A B C +ABD +B C D+BCD.

A expressão booleana mínima, na forma soma de produtos, que...

Q3340736

Engenharia Elétrica e Engenharia Eletrônica Álgebra Booleana

Ano: 2024

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - CNJ - Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia Elétrica - 2024

A expressão booleana mínima, na forma soma de produtos, que relaciona a saída S com as variáveis de entrada, é dada por $S = \overline{A} \overline{B} C + \overline{A} B D + B \overline{C} D + \overline{B} C D .$

Certo

Errado
