Dois flip-flops D devem implementar a sequência de estados QBQA do diagrama da figura a seguir. A lógica de menor soma de produtos a ser usada para acionar DB é Dois flip-flops D devem implementar a sequência de estados QBQA do diagrama da figura a seguir. A lógica de menor soma de produtos a ser usada para acionar DB é

Dois flip-flops D devem implementar a sequência de estado...

Q3362314

Dois flip-flops D devem implementar a sequência de estados Q_BQ_A do diagrama da figura a seguir.

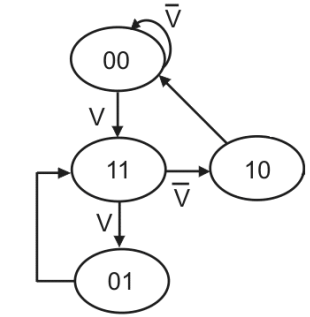

Imagem associada para resolução da questão

A lógica de menor soma de produtos a ser usada para acionar D_B é

$V + \overline{V} . Q_{A} .$

$\overline{Q}_{B} + \overline{V} . Q_{A} .$

$V . \overline{Q}_{B} + Q_{A} .$

$V . \overline{Q}_{A} + \overline{V} . Q_{B} .$

$V . \overline{Q}_{B} + \overline{V} . Q_{A} .$
