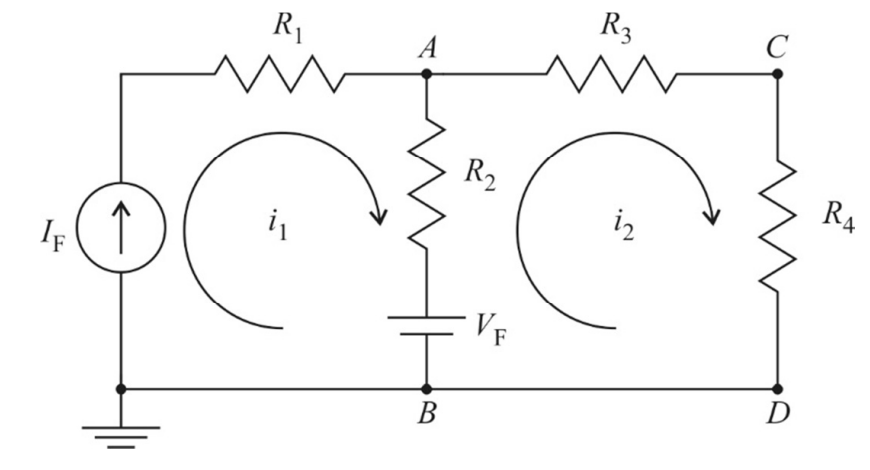

No circuito a seguir, a fonte $I_{F}$ provê uma corrente constante de 100 mA, e a fonte $V_{F}$ , uma tensão constante de 20 V. Além disso, R₁ = R₂ = R₃ = 100 Ω e R₄ = 50 Ω.

Imagem associada para resolução da questão

Em relação a esse circuito, julgue os itens que se seguem.

Ao se modelar o circuito apresentado pela lei de Kirchoff dos nós, obtém-se a equação a seguir, cuja solução permite encontrar o valor da tensão no nó A (V_A).

Imagem associada para resolução da questão

Certo

Errado
