Q3618088

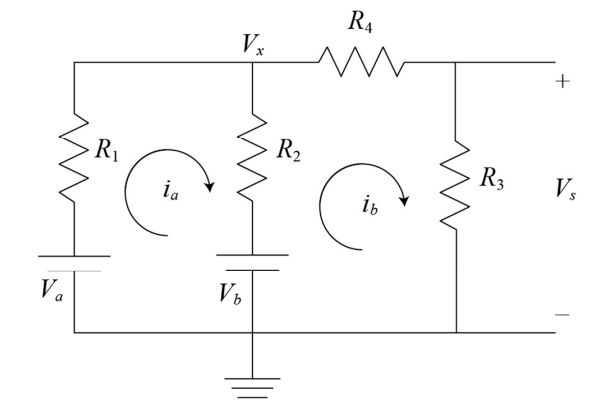

O circuito ilustrado na figura a seguir contém duas fontes de tensão constantes V_a= 4 V e V_b= 2 V e tensão de saída V_s.

Imagem associada para resolução da questão

Considerando que R₁ = R₂ = R₃ = R₄ = 1 kΩ, julgue os itens que se seguem.

As duas equações seguintes estão de acordo com os princípios contidos na lei de Kirchhoff das malhas.

Imagem associada para resolução da questão

Certo

Errado
