A configuração do amplificador acima representado é do tipo...

Q429039

Engenharia Elétrica e Engenharia Eletrônica Eletrônica de Potência

Ano: 2011

Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE

Prova: CESPE/CEBRASPE - ECT - Analista de Correios - Especialidade: Engenharia - Formação: Engenharia Eletrônica - 2011

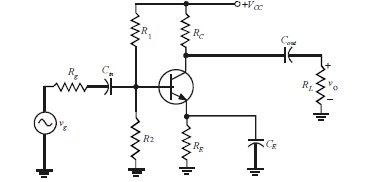

Imagem associada para resolução da questão

Considere o diagrama acima, que representa um amplificador, com transistor bipolar de junção que está polarizado corretamente na região ativa, e cujo ganho A=v_o/v_g é igual a 20. Considere, ainda, que V_CCseja igual a 12 V e que o potencial CC de polarização seja igual a 4 V no emissor e igual a 8 V no coletor. Considere, por fim, que todos os capacitores tenham capacitância alta o suficiente para que funcionem como curtos-circuitos para o sinal v_g, em razão da frequência desse sinal. Com base nessas informações, julgue os itens seguintes.

A configuração do amplificador acima representado é do tipo emissor comum.

Certo

Errado
