O circuito acima representa o esquema de um contador...
1
Q572014
Engenharia Elétrica e Engenharia Eletrônica
Portas lógicas, Flip-flops, circuitos integrado, dispositivos optrônicos e dispositivos correlatos
Teclas de Atalhos
Compartilhar

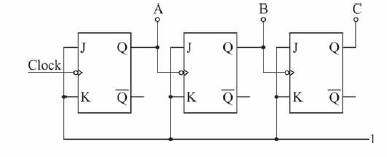

Considerando a estrutura do contador acima, julgue os itens que se seguem, referentes a contadores.
O circuito acima representa o esquema de um contador binário de três bites implementado a partir de flip-flops JK.
