Questões de Concurso sobre Circuitos Sequenciais

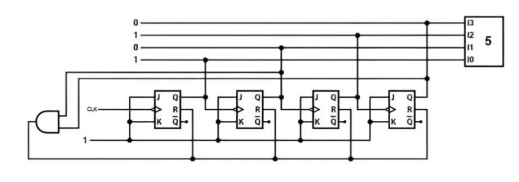

O esquema eletrônico a seguir apresenta um circuito digital de lógica sequencial. A lógica sequencial em eletrônica digital refere-se a sistemas cujo comportamento depende não apenas das entradas atuais, mas também do histórico de estados anteriores. Diferentemente da lógica combinacional, em que a saída é função exclusiva das entradas no instante presente, os circuitos sequenciais possuem memória, geralmente implementada por meio de elementos como flip-flops e registradores, que armazenam informações ao longo do tempo. Esses sistemas operam, em grande parte, sincronizados por um sinal de clock, que define os instantes em que as mudanças de estado podem ocorrer. Esse tipo de lógica é amplamente utilizado em aplicações que exigem controle, temporização e armazenamento de dados. Na prática, a lógica sequencial permite implementar comportamentos complexos, como sequências de operação, controle de processos industriais e automação, sendo essencial no desenvolvimento de sistemas eletrônicos modernos que necessitam tomar decisões baseadas em eventos passados e condições dinâmicas. A saída "Q" conectada no pino "I3" é o bit mais significativo:

Analise as afirmações:

I.Esse esquema eletrônico representa um contador síncrono, cuja contagem ocorre a cada pulso de clock (CLK), incrementando uma sequência binária que, quando convertida para decimal, realiza a contagem de 0 a 9.

II.O esquema eletrônico representa um multiplexador de 4 canais, com dois sinais de controle conectados a uma porta lógica AND, cuja saída atua no reset dos flip-flops JK.

III.Com as entradas J e K em nível lógico alto (1), a cada borda de descida do sinal de clock em cada um dos flip-flops, a saída do respectivo dispositivo alterna o nível lógico em que se encontra.

É correto o que se afirma em:

Uma característica fundamental em um Flip-Flop SR na configuração mestre-escravo é que:

Na automação industrial e em sistemas de controle, diferentes representações gráficas são utilizadas para descrever o funcionamento dos processos. Dentre as diferentes representações, tem-se os diagramas lógicos que são utilizados especialmente para representar:

Em um sistema digital, o flip-flop tipo D é amplamente utilizado em circuitos sequenciais.

Sobre o seu funcionamento, assinale a afirmativa correta.

Os circuitos lógicos sequenciais diferem dos circuitos lógicos combinacionais por possuírem elementos de memória, ou seja, os níveis lógicos da saída podem depender de saídas anteriores. Em um determinado display de LED que requer que sejam exibidos números de 0 a 1000 será inserido um circuito lógico sequencial para realizar tal contagem. O número mínimo de flip-flops para realizar essa contagem é

As saídas de um Flip-Flop JK se comportarão como as saídas de um Flip-Flop D quando:

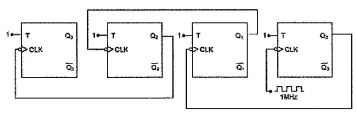

As informações presentes no circuito permitem inferir que os estados das saídas (Q1, Q0), observados imediatamente após cada borda de subida do relógio, evoluem de forma cíclica, conforme a seguinte a sequência.

00 → 10 → 11 → 01 → 00 → ...

A principal característica funcional de um Flip-Flop D, quando disparado por uma borda de clock, consiste no fato de que a saída Q:

Qual das alternativas abaixo apresenta a definição mais precisa de um circuito sequencial na eletrônica digital?

Se a configuração do sistema for estrela não aterrada, não haverá corrente de sequência zero.

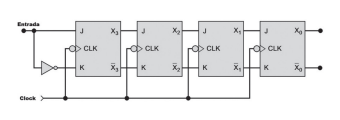

Considere que quatro flip-flops do tipo J-K com clock foram colocados em uma estrutura como mostra a figura abaixo.

Os sinais de entrada e de clock são mostrados na figura abaixo.

Considerando que todas as saídas não barradas (X₃, X₂, X₁ e X₀) dos flip-flops estejam no nível lógico 0 no instante t₁, quais os níveis lógicos das saídas de cada flip-flop no instante de tempo t₄?

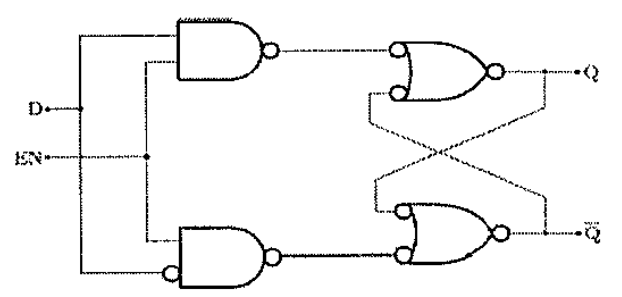

Coloque (F) falso ou (V) verdadeiro nas afirmativas abaixo, de acordo com a estrutura do circuito Latch D apresentado na figura abaixo, e assinale a opção correta.

( ) Para as entradas EN=1 e D=1, a saída Q será 1.

( ) Para as entradas EN=0 e qualquer valor de D, a saída Q não se altera.

( ) Para as entradas EN=1 e D=0, a saída Q será 0.

A estrutura se senão é classificada como estrutura de repetição.

Uma rede sequencial de entrada “𝑥” e saída “𝑧” possui dois flip-flops do tipo JK (A e B). As funções de entrada dos flip-flops são descritas a seguir.

𝐽𝐴 = 𝑥𝑄'_𝐵 𝐾_𝐴 = 𝑄_𝐵

𝐽_𝐵 = 𝑄_𝐴 𝐾_𝐵 = 𝑥′𝑄'_𝐴

A saída “𝑧” é definida por:

𝑧 = 𝑄_𝐴 + 𝑄_𝐵

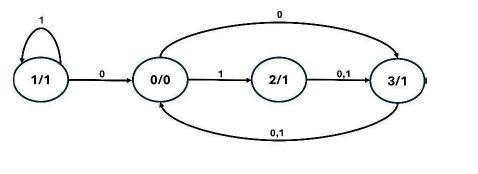

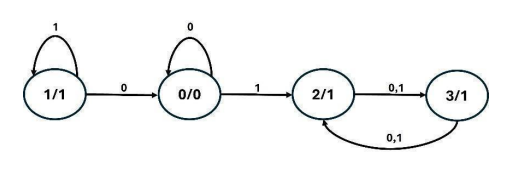

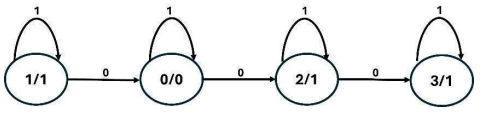

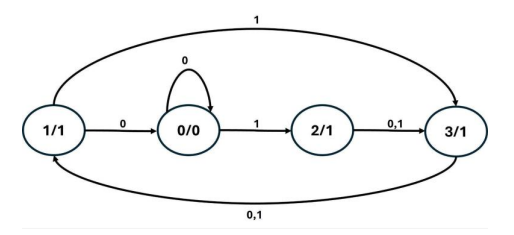

O diagrama de estados dessa rede sequencial está corretamente representado na opção

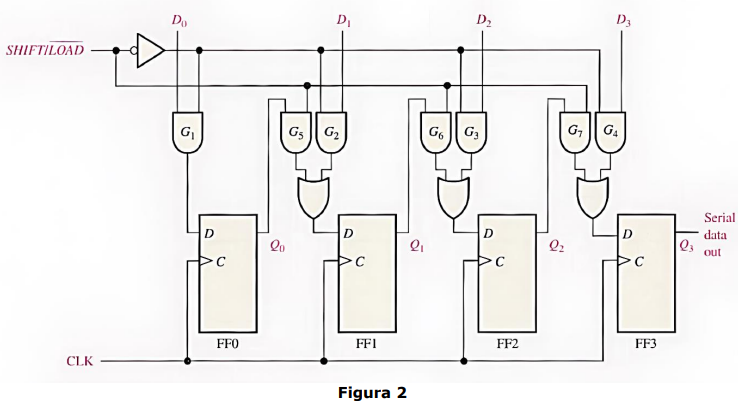

Analise a Figura 2 abaixo, que exibe um diagrama lógico de circuito largamente utilizado em projetos digitais:

Fonte: Adaptado de Floyd (2007).

Considerando as informações apresentadas, o diagrama apresentado trata-se de um:

Em um circuito eletropneumático destinado ao controle sequencial de dois cilindros de dupla ação (A e B), o projetista deve garantir a correta sincronização entre sinais elétricos e pneumáticos, bem como o respeito às normas de simbologia técnica. Considerando as boas práticas de projeto e as normas aplicáveis, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. Em diagramas eletropneumáticos, a simbologia dos sensores pode ser representada livremente, pois o importante é apenas a coerência com a lógica de comando. O tipo de sensor (indutivo, capacitivo, óptico) não altera o comportamento do circuito.

II. A simbologia eletropneumática segue padronização internacional (ISO 1219 e IEC 60617), sendo fundamental para a leitura do circuito. Sensores são representados de acordo com seu princípio de operação e forma de atuação (NPN, PNP, NA, NF). A montagem deve garantir correspondência entre sinais elétricos e elementos pneumáticos, utilizando válvulas 5/2 ou 5/3 com retorno por mola ou solenoide conforme a sequência definida no diagrama de comando.

III. Os sensores em sistemas eletropneumáticos têm apenas função de segurança, não participando da lógica de comando. Por isso, sua simbologia é opcional, e eles podem ser omitidos do diagrama técnico.

Na representação de um curto circuito monofásico nas suas componentes de sequência, é correto afirmar que, no local do curto, as correntes de sequência positiva, negativa e zero são iguais.

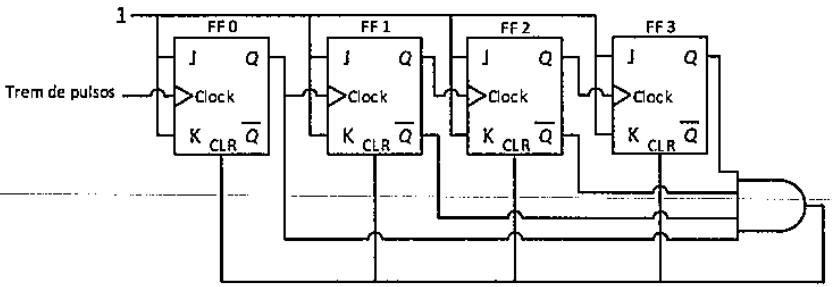

Analise a figura abaixo.

O circuito digital apresentado é um contador binário implementado com 4 flip-flops do tipo J-K (identificados como FF0, FF1, FF2 e FF3), sendo o FF3 o bit mais significativo (MSB). Quando a entrada de limpeza (CLR) recebe um pulso lógico "1", todas as saídas Q dos flip-flops são forçadas para "0". Um trem de pulsos aplicado à entrada de Clock do primeiro flip-flop provoca a mudança de estado a cada transição de descida (borda de descida) do sinal. Com base no funcionamento descrito e na estrutura do circuito, conclui-se que ele opera como um contador de módulo:

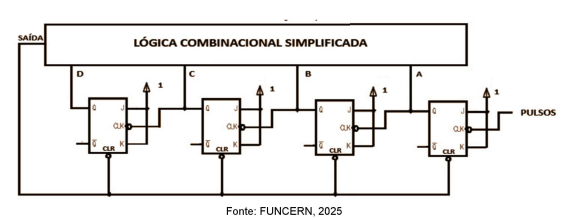

O circuito representado abaixo corresponde a um contador de pulsos binário assíncrono configurado para operar como contador módulo 10 (contagem de O a 9). As saídas dos flip-flops são denominadas como DCBA, sendo D o bit mais significativo e A o bit menos significativo. Para garantir a operação módulo 10, utiliza-se um circuito lógico combinacional que tem sua saída conectada à entrada CLEAR (CLR) dos flip-flops, de forma que o contador é reiniciado no instante em que atinge o valor decimal 10.

A expressão lógica mínima para este circuito é

Uma sequência de fase BAC é direta, também chamada de positiva.
