Na representação de um curto circuito monofásico nas suas componentes de sequência, é correto afirmar que, no local do curto, as correntes de sequência positiva, negativa e zero são iguais.

A sequência de estados gerada pelo circuito, a partir de Q1Q0 = 00, é 00, 01, 10, 11, 00, 01, e assim por diante.

Em um circuito Moore, as portas lógicas geram os níveis lógicos do próximo estado.

Os flip-flops são elementos fundamentais na construção de circuitos digitais sequenciais, e cada tipo possui características próprias de operação. Assinale a opção correta sobre os tipos de flip-flop.

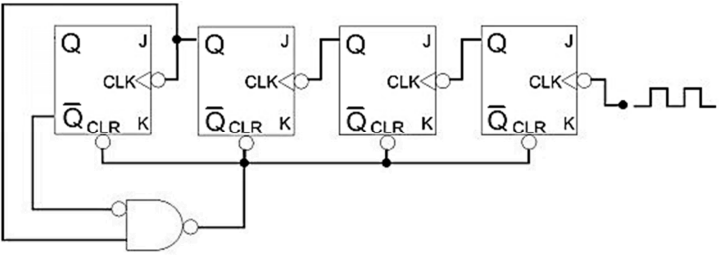

No circuito representado na figura precedente, em que há quatro flip-flops conectados, as entradas assíncronas foram desativadas de forma a funcionar como um contador binário elementar. A partir dessas informações, assinale a opção correta.

Um circuito sequencial composto de flip-flops e que possui clock gerado por um oscilador a cristal foi utilizado em um sistema de controle para automatizar um processo de armazenamento de dados em memória. Acerca da lógica sequencial, seus elementos flip-flops e registradores de deslocamento, assinale a alternativa correta.

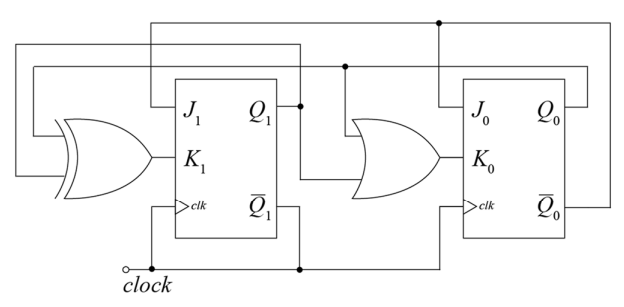

O circuito sequencial a seguir, que utiliza flip-flops do tipo JK gatilhados por borda de subida, realiza a sequência citada.

Em uma interseção de ruas, um sistema controla três semáforos: um para o fluxo de veículos na rua principal (norte-sul), um para o fluxo na transversal (leste-oeste) e um para pedestres. O sistema deve alternar entre os estados de “verde apenas para veículos norte-sul”, “verde apenas para veículos leste-oeste” e “vermelho para veículos em ambas as direções” de forma coordenada e segura. Além disso, deve permitir intervalos para os pedestres atravessarem a rua.

Nessa situação hipotética, para que o sistema de controle de semáforos funcione adequadamente, é suficiente utilizar

I apenas um circuito combinatório, pois a mudança entre os estados do semáforo depende somente do momento atual e das entradas.

II circuitos combinatórios e circuitos sequenciais, pois alguns estados dependem de eventos instantâneos, enquanto outros são baseados em uma sequência de eventos.

III apenas um circuito sequencial, pois a transição entre os estados do semáforo é estritamente baseada em uma sequência de eventos predefinidos, como o tempo decorrido e os padrões de tráfego.

Assinale a opção correta.

Observe o esquema da figura a seguir.

A partir do esquema, o sistema entrará em operação de que maneira?

Considere o seguinte circuito digital sequencial:

O maior valor estável que esse circuito pode apresentar em sua saída corresponde, em valores decimais, a:

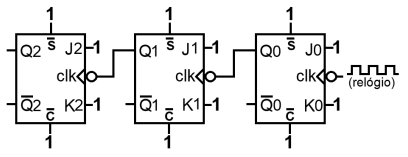

O circuito digital a seguir é implementado com o uso de três flip-flops JK, gatilhados por borda de descida, na entrada clk. As entradas J e K são mantidas sempre em nível lógico 1, e os sinais de controle set($\overline{s}$ ) e clear($\overline{c}$ ) são mantidos em 1, de forma que o contador esteja sempre em funcionamento. A saída do circuito é formada pelos bits Q2, Q1 e Q0, nesta ordem, de forma tal que, por exemplo, no estado 001, os bits Q2 e Q1 são iguais a zero, e o bit Q0 é igual a 1, sendo esse um estado que pode ser rotulado com o número binário 001.

A partir dessas informações, e considerando que o circuito digital funcione continuamente, assinale a opção correta.

A figura a seguir mostra um contador síncrono de 3 bits.

TOCCI, Ronald J. WIDMER, Neal S. MOSS, Gregory L. Sistemas Digitais – princípios e aplicações. Pearson Prentice-Hall, 10ª edição, 2007. Disponível em: < https://ia600808.us.archive.org/1/items/SistemasDigitaisPrincpiosEAplicaaes 10EdRonaldJ.Tocci_201708/Sistemas%20Digitais%20- %20Princ%C3%ADpios%20e%20Aplica%C3%A7%C3%B5es%20- %2010%C2%AA%20Ed-Ronald%20J.%20Tocci.pdf>. Acesso em: 25 jun. 2024.

O contador mostrado é de módulo

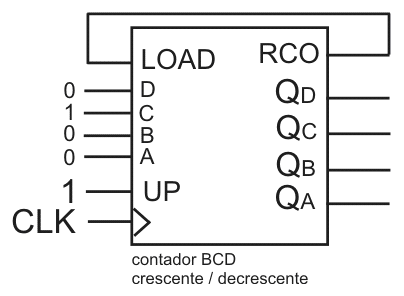

Um engenheiro encontrou o esquemático abaixo, indicativo de uma realimentação de um contador BCD crescente e decrescente, com LOAD síncrono e RIPPLE (RCO).

Assinale a opção que indica o número de estados da sequência permanente do contador.

No latch esquematizado na próxima figura, se S = 1 e R = 0, então Q = 1.

O circuito sequencial representado na figura realiza uma contagem de forma cíclica, repetindo a sequência 00 01 10 11.

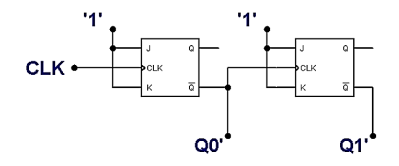

Analise o circuito sequencial assíncrono da figura a seguir.

Ele é composto por dois flip-flops JK, cujas entradas são interconectadas ao nível lógico ‘1’. As saídas Q₀’ e Q₁’ alimentarem um circuito combinacional de Saídas (S₂ S₁ S₀)₂. Para que este circuito gere os números (000) ₂ ,(101) ₂,(011) ₂,(100) ₂ a cada borda de subida de CLK, ciclicamente, ou seja, após a saída (100) ₂ retorna-se ao (000) ₂, a lógica combinacional necessária, corresponde a: ______. Assinale a alternativa que preencha corretamente a lacuna.

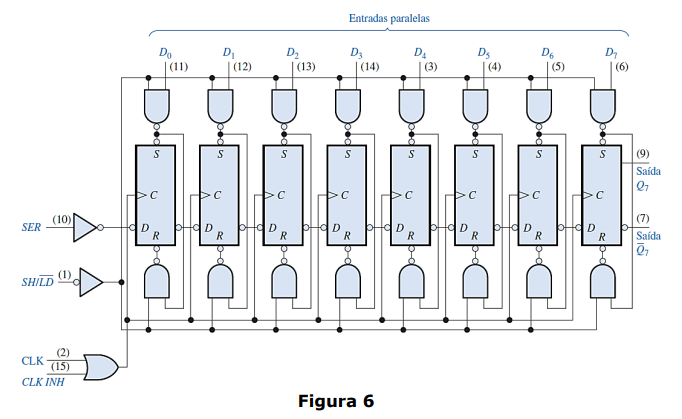

O circuito digital apresentado na Figura 6 é usual na estrutura interna de uma unidade lógica aritmética, bem como em circuitos internos de portas digitais de comunicação. Sobre o circuito apresentado, assinale a alternativa correta.

Um sistema gera um vetor fixo de dados para efetuar o controle de um processo usando o código C abaixo, em um compilador que trabalha com inteiros de 32 bits.

int matriz[] = { 1, 2, 3, 4, 5, 6, 7, 8 };

int *v,final;

v = &matriz[1];

final = v[3];

Após a execução desse trecho de código, o valor de final é

Durante a instalação de um motor elétrico trifásico, é essencial verificar a sequência de fases para garantir a rotação correta do motor. Qual das seguintes opções descreve a melhor prática para verificar a sequência de fases?

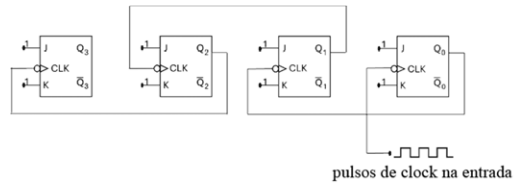

A figura a seguir mostra um contador construído a partir de flip-flops JK. Considere que as entradas J e K estão sempre em nível lógico alto. Escolha a alternativa que melhor descreve o tipo de contador da figura:
