Questões de Concurso sobre Circuitos Sequenciais

Observe o contador abaixo.

O contador apresentado na figura acima é formado por quatro flip flops do tipo T e por uma porta NAND de 4 entradas. Os pulsos de contagem se fazem pela entrada CK e a contagem é dada pelas saídas Q₃Q₂Q₁Q_o. Esse circuito corresponde a um contador:

Sobre os circuitos digitais sequenciais e combinacionais, assinale a alternativa incorreta.

Considere as afirmações abaixo em relação a circuitos lógicos sequenciais.

I - O próximo estado de circuitos sequenciais depende não somente do estado atual, podendo depender também das entradas.

II - Um flip-flop tipo D, sensível à borda positiva, copia sua entrada para a saída na borda de subida do relógio.

III- Um flip-flop tipo D, sensível à borda positiva, troca seu estado quando o relógio faz uma transição do estado 1 para o estado 0.

Quais estão corretas?

Qual é o menor número de flip-flops necessários para se implementar um contador síncrono de módulo 15?

O circuito abaixo é a realização de um circuito digital com Enable (E) e clock (CLK) Analise as saídas X₀, X₁, X₂ e X₃ considerando o circuito energizado, E=1 e CLK=1Hz, determine qual a característica específica deste circuito.

Assinale a alternativa CORRETA:

Analise a descrição abaixo de estados de um sistema sequencial.

1. Entrada: 𝑥(𝑡) ∈ {0,1,2,3]
2. Saída: 𝑧(𝑡) ∈ {𝑎,𝑏}
3. Estado: 𝑠(𝑡) ∈ {𝑆₀,𝑆₁}
4. Estado Inicial: 𝑠(0) = 𝑆₀
5. Funções:

𝑠(𝑡 + 1) =$\{\begin{array}{cc}{S}_0& se(s(t)=S_{0}e[x(t)=0oux(t)=2])\\ & ou(s(t)=S_{1}ex(t)=3)\\ & \\ S_1& demaiscasos\end{array}$

z(t) = $\{\begin{array}{cc}a& ses(t)=S_0\\ b& ses(t)=S_1\end{array}$

Assinale a opção que representa o diagrama de estados obtido, diretamente, dessas expressões.

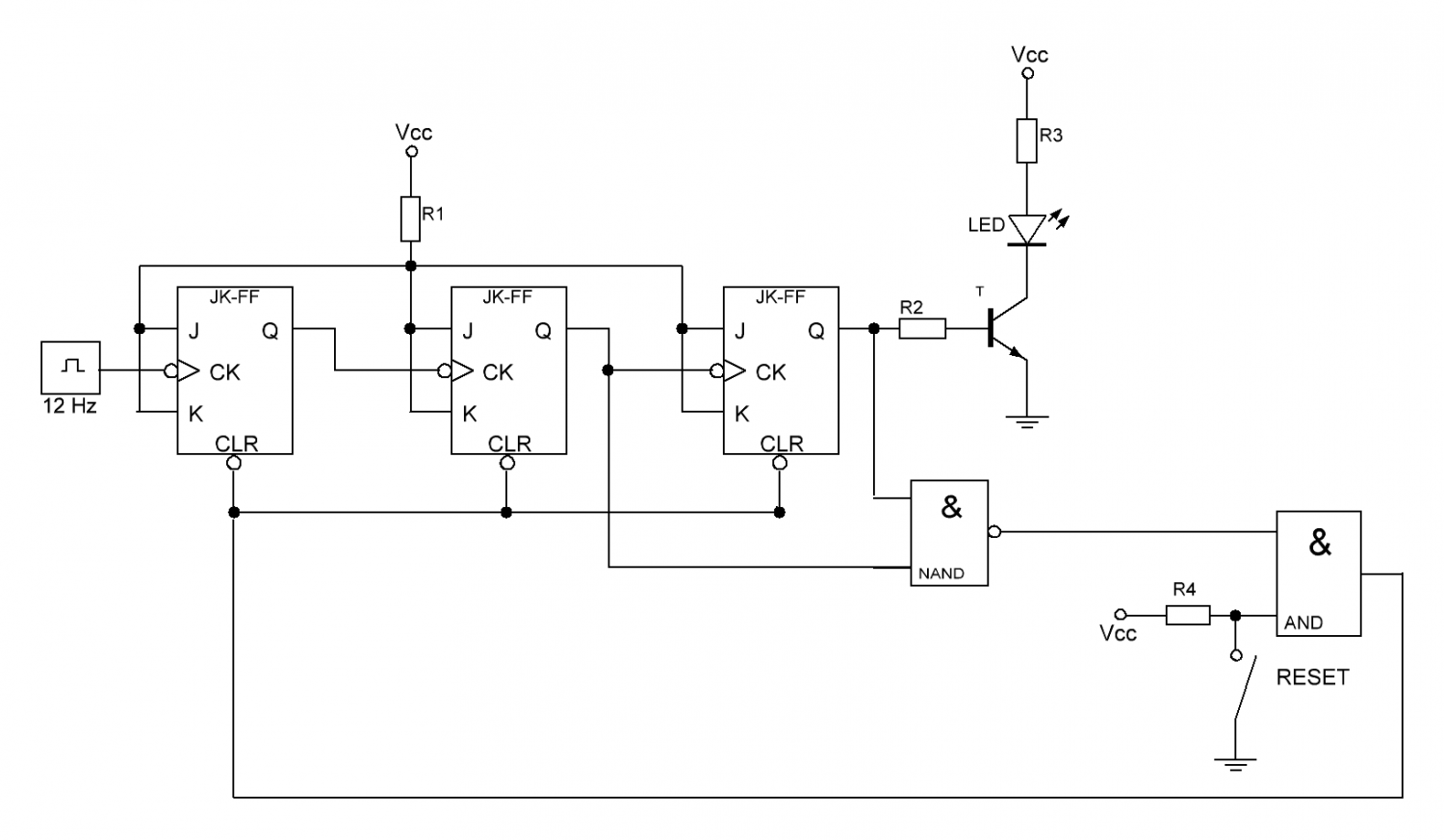

O sinal de clock no circuito da Figura 08 tem frequência igual a 12 Hz. É CORRETO afirmar que a frequência com que o LED pisca é de:

Figura 08

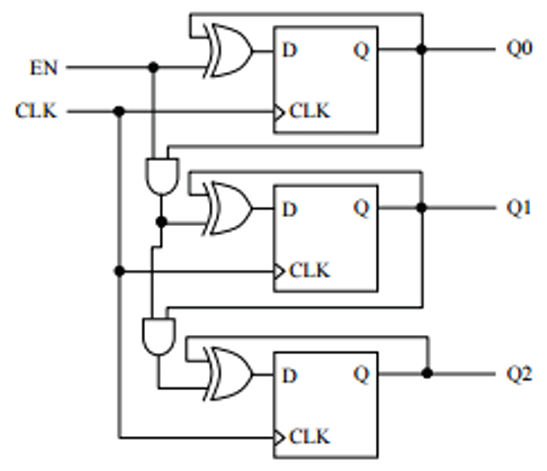

Observe o seguinte circuito digital:

Esse circuito digital é um

Analise a figura abaixo, que representa um circuito sequencial.

Fonte: FUNCERN, 2017.

Assinale a opção em que estão representadas, corretamente, as formas de onda das saídas Q0 e Q1.

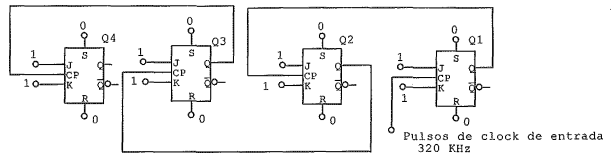

Considere um circuito digital que possui quatro Flip-Flops JK {Q4, Q3, Q2 e Ql) , conforme o diagrama abaixo

Onde:

S = PRESET

R= CLEAR

CP= CLOCK

Sabendo que pulsos de Clock de 320 KHz são aplicados no Flip-Flop Ql, determine a frequência do sinal de saída (Q) do Flip-Flop Q4 e assinale a opção correta.

Considerando a figura precedente, que mostra um latch S-R implementado com portas NAND, assinale a opção correta.

A montagem abaixo tem a finalidade descrita na alternativa:

-

Um contador assíncrono crescente de três bits possui as saídas Q0, Q1 e Q2, sendo que Q0 representa o bit menos significativo (LSB) e Q2 representa o bit mais significativo (MSB). Se o contador recebe pulsos de um sinal quadrado na entrada de clock do flip-flop gerador do bit Q0 a uma frequência de 10 MHz, é CORRETO afirmar que a frequência de saída do sinal em Q2 será

Um tipo de circuito sequencial bastante utilizado em diversas aplicações de eletrônica é o contador. Eles podem ser crescentes ou decrescentes e são implementados com flip-flops. A figura a seguir implementa um contador com Flip-Flop tipo T.

Qual das alternativas a seguir corresponde ao tipo e contagem deste contador?

Sobre os circuitos sequenciais, analise as assertivas abaixo.

I. São definidos como sendo um conjunto de portas cuja saída em qualquer instante de tempo é função das entradas e/ ou de seus estados anteriores que permanecem armazenados.

II. Podem ser divididos em dois tipos, conforme o comportamento temporal dos seus sinais: síncronos e assíncronos.

III. Os elementos de memória, utilizados nos circuitos sequenciais síncronos, apresentam uma capacidade de armazenamento que está associada diretamente ao atraso de propagação dos circuitos que os compõem.

É correto o que se afirma em

Considerando os modelos possíveis para circuitos sequenciais, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) No modelo Moore as saídas dependem única e exclusivamente do estado em que o circuito se encontra, de modo que uma mudança nos valores das entradas só toma efeito após a próxima borda do relógio.

( ) No modelo de Mealy, as saídas dependem não somente do estado em que o circuito se encontra, mas também do valor atual das entradas externas, de modo que se estas se alterarem ainda antes da troca de estados, as saídas do circuito podem se alterar.

( ) O modelo de Moore também pode ser chamado de modelo dependente das entradas.

O conjunto de flip-flops, combinados para armazenar sinais lógicos é denominado de:

Considere a seguinte máquina de estados BA e sua implementação, de forma síncrona, utilizando flip-flops J_K.

Os sinais J_BK_B e J_AK_A que, respectivamente, geram os estados de B e A, são
