Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

Em um sistema trifásico equilibrado, com cargas resistivas e capacitivas, a corrente de neutro do circuito é cerca de um décimo da corrente de fase.

Um circuito trifásico equilibrado consiste em uma fonte trifásica conectada em estrela ligada a uma carga trifásica em estrela. A tensão entre a fase a e o neutro é dada por v_a = 100 cos (2t + 30º) V. Cada fase da carga consiste em um resistor de 4 Ω em série com um indutor de 2,5 H. Os condutores conectando o gerador e a carga tem uma resistência de 1 Ω por fase. A potência média ativa total entregue à carga é

Em um sistema trifásico equilibrado de 380V (tensão de linha) com cargas ligadas em estrela, cada fase possui uma resistência de 15 Ω e uma indutância de 0,2H. O sistema opera em uma frequência de 60Hz. Com base nas informações fornecidas, determine a corrente de linha.

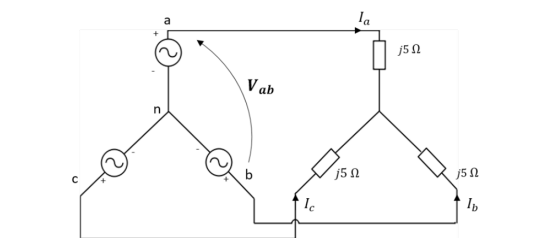

Conexões Y-Y em sistemas trifásicos apresentam-se como uma das mais utilizadas, econômicas e seguras devido à possibilidade de aterrar o neutro, por exemplo, em altas tensões. A figura apresenta um sistema simplificado de ligações de um circuito trifásico equilibrado de uma pequena oficina com uma carga equilibrada de impedância j5 Ω em cada fase, no qual se admite a corrente no fio neutro nula e, consequentemente, sua omissão no circuito representado. Sabendo que o sistema está totalmente equilibrado em sequência de fases positiva e conhecendo a tensão de linha da fonte e sua defasagem como V_ab= ​ 3.100 ∠ 30° Vrms, indique a alternativa que apresenta corretamente as correntes de fase na carga I_a , I_b e I_c , respectivamente.

Fonte: IFSP, 2024.

Ao projetar uma instalação elétrica residencial, um técnico eletrotécnico deve considerar diversos aspectos relacionados à geração, transmissão, distribuição e operação da energia elétrica. Qual das seguintes afirmações está incorreta sobre esses conceitos?

A potência fornecida pela fonte pode ser calculada como o produto das tensões e correntes de linha vezes raiz quadrada de três.

Na prática, a correção do fator de potência de uma carga trifásica somente acontece quando a reatância indutiva equivalente iguala-se à reatância capacitiva equivalente, tornando o fator de potência igual a um.

As grandezas fasoriais de um sistema trifásico podem ser decompostas em suas componentes simétricas de sequências zero, positiva e negativa. A tensão $\overrightarrow{V}$_𝐶 pode ser representada por: (Obs.: Considere que os índices 0, 1 e 2 sejam, respectivamente, sequências zero, positiva e negativa).

No caso do motor elétrico de 12 terminais, existem quatro tipos possíveis de ligação. Quando a tensão nomina é de 380 V, a ligação é do tipo:

Numa instalação elétrica industrial trifásica, a distribuição equilibrada de carga é crucial para o funcionamento eficiente do sistema. O que caracteriza uma carga equilibrada em um circuito trifásico?

Uma carga trifásica equilibrada na configuração estrela, com potência de 30 kW e fator e potência de 0,75, é alimentada por uma fonte de 400√3 V de tensão de linha.

A corrente elétrica dessa mesma carga, porém na configuração delta, é:

Sobre circuitos, pode-se afirmar que um circuito trifásico possui três fases e ________ neutro(s) e tem como principal vantagem, em relação a um circuito monofásico, ser mais _____________________________.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Para a utilização de um único circuito equivalente por fase, presume-se que o transformador trifásico seja equilibrado.

Com relação a circuitos elétricos trifásicos, assinale a opção correta.

Um circuito de corrente alternada balanceado, com alimentação em estrela e carga conectada em delta, apresenta como características de carga Z_Δ = 9 + j12 Ohms e corrente de linha I_L = 44 Arms. Portanto, a tensão de linha é igual a

Considere um sistema trifásico equilibrado composto por uma fonte e uma carga nas configurações em estrela. A potência demandada pela carga é igual a 3,0 kVA com fator de potência de 0,5 indutivo.

Considerando que a fonte possui tensão de fase igual a 100 V, com ângulo de referência de zero grau, e que a sequência de fases é ABC, a corrente na fase B é igual a:

Uma carga conectada a um circuito trifásico opera sob tensão nominal de linha de 220 V, com corrente de 60 A. O fator de potência da carga é igual a 0,80. A potência da carga operando sob essas condições é aproximadamente igual a: (considere 3^0,5 = 1,732)

Em circuitos trifásicos, as cargas são ligadas em apenas duas configurações: em triângulo ou em estrela aterrada.

Um sistema trifásico a quatro fios é composto por uma fonte simétrica e uma carga desequilibrada.

A relação entre corrente de neutro (𝐼_𝑁) e a corrente de sequência zero (𝐼₀) é:

Os motores de indução trifásicos possuem duas partes construtivas essenciais: rotor e estator. Considerando que um Engenheiro Eletricista necessita realizar a transferência de um conjunto de motores do Brasil, cuja rede frequência da rede é 60 Hz, para um país onde a frequência da rede é 50 Hz, ao conectar estes motores na rede elétrica do novo país, espera-se que:
