Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

Avalie as afirmativas abaixo, a respeito de possíveis consequências decorrentes do desequilíbrio de um sistema trifásico do tripo estrela-estrela a três fios.

I. As cargas conectadas a cada uma das fases podem ser submetidas a uma sobretensão.

II. As cargas conectadas a cada uma das fases podem ser submetidas a uma subtensão.

III. A tensão entre os neutros da fonte e da carga pode ser diferente de zero.

É correto o que se apresenta em

Rolamentos são componentes críticos em máquinas rotativas, e sua seleção e manutenção adequadas são essenciais para a confiabilidade do equipamento. Em uma aplicação que envolve altas cargas axiais em um único sentido e cargas radiais moderadas, como em um fuso de máquina-ferramenta, um tipo específico de rolamento é o mais indicado. Assinale a alternativa que apresenta o tipo de rolamento mais adequado para essa condição.

Se, durante um episódio de ventania com chuva, um galho encostar-se a um dos fios de uma rede elétrica trifásica de distribuição, esse evento

Uma carga trifásica equilibrada ligada em triângulo possui a seguinte impedância:

A impedância de uma carga equivalente ligada em estrela é:

O tipo de fornecimento define o número de fases que irão alimentar a instalação elétrica. No fornecimento trifásico, tem-se exatamente:

Uma instalação alimentada por uma rede trifásica de 220 V-60 Hz absorve uma potência reativa de 15 kVAr e uma potência ativa de 8 kW . Assinale a alternativa que apresenta a corrente elétrica que circula na instalação. As alternativas podem conter arredondamentos numéricos nas casas decimais:

O engenheiro eletricista da prefeitura de Camboriú-SC foi questionado por um colega de trabalho sobre qual seria a corrente elétrica que circularia no circuito de alimentação de um ar-condicionado split, cujos dados de placa informam o seguinte:

Marca: Santa Regina

Modelo: Taboleiro 36SDP

Capacidade: 36.000 BTUs

Potência elétrica: 3.553 W / 3.948 VA

Fator de potência: 0,9

Gás refrigerante: R410-A

Tecnologia do compressor: On/Off

Tensão de alimentação: 380 V (3F + N + T)

Assinale a alternativa que representa corretamente o valor da corrente elétrica que circula por cada fase do circuito. As alternativas podem apresentar valores arredondados nas casas decimais.

Os sistemas trifásicos são amplamente utilizados na engenharia elétrica devido à sua eficiência e versatilidade. Compostos por três tensões alternadas de mesma frequência e amplitude, eles permitem a transmissão de potência de forma equilibrada e com menor perda de energia. São essenciais em indústrias, redes de distribuição e geração de energia, oferecendo maior estabilidade e capacidade de carga em comparação aos sistemas monofásicos. Além disso, motores trifásicos apresentam melhor desempenho e menor custo operacional. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Em um sistema trifásico balanceado em configuração estrela, as tensões de fase possuem o mesmo valor eficaz e estão defasadas entre si em 120°.

( ) A potência ativa total em um sistema trifásico balanceado é a soma aritmética das potências ativas das três fases individuais.

( ) No sistema trifásico, em configuração delta, a corrente de linha é menor que a corrente de fase, com a relação $l_{linha}=l_{fase}/\sqrt{3}$.

( ) Em sistemas trifásicos equilibrados, o condutor neutro pode ser dispensado sem comprometer o equilíbrio, desde que as cargas também sejam equilibradas.

( ) A sequência de fase de um sistema trifásico não influencia o sentido do torque de motores conectados ao sistema.

A sequência está correta em

Um circuito trifásico, com carga equilibrada, tem fator de potência de 0,8 indutivo. Essa carga absorve 120 kW de uma fonte trifásica simétrica e equilibrada, cuja tensão de linha é 440 V. A corrente de linha e a potência reativa solicitadas pela carga são, respectivamente,

Um equipamento elétrico indutivo trifásico equilibrado na configuração estrela atrasa a corrente elétrica em 60^o em relação à tensão. A sua alimentação é realizada por uma fonte com as tensões de linha V_AB, V_BC e V_CA com ângulos iguais a, respectivamente, +30^o , -90^o e +150^o .

As correntes nas fases A, B e C do equipamento possuem, respectivamente, ângulos iguais a:

Um circuito de distribuição elétrica apresenta corrente de projeto de 𝑰_𝑩 = 𝟐𝟏𝟎 𝑨, utilizando condutores isolados de cobre com isolamento em PVC (Superastic) e possuindo uma resistência de 𝟎, 𝟐𝟔𝟖 𝜴/𝒌𝒎 e reatância de 𝟎, 𝟏𝟎𝟔 𝜴/𝒌𝒎, instalados em eletroduto circular de PVC de 𝟏𝟐𝟎 mm² em instalação aparente. A temperatura ambiente é de 30 ºC e o circuito é trifásico a três condutores, com tensão de 220 V e fator de potência 𝐜𝐨𝐬 𝝋 = 𝟎, 𝟖. Com base nesses dados, determine a queda de tensão para um comprimento de 𝒍 = 𝟏𝟎𝟎 m e assinale a alternativa correta.

A corrente de sequência zero de um curto-circuito trifásico equilibrado no barramento de uma subestação será sempre maior que a corrente de sequência zero do curto-circuito monofásico no mesmo ponto.

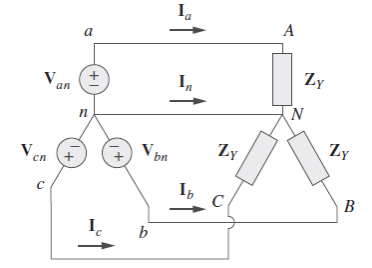

Na figura a seguir é mostrado um circuito trifásico.

Considerando que a carga é equilibrada, que as impedâncias têm valor de 50 Ω e que os geradores têm sequência positiva e amplitude eficaz de 127V, analise as seguintes afirmativas e assinale a alternativa correta.

I. A tensão entre os pontos A e B é de 220 ∠-30°V.

II. A corrente IA tem o valor de 2,54 ∠ 30°A.

III. A tensão do gerador 2 é Vbn= 127∠ 240°V.

Considere um circuito trifásico em que uma carga Y, equilibrada com uma resistência de 40Ω por fase, é conectada a um gerador trifásico de quatro fios conectado em Y com uma tensão de linha de 120V. Quais são os valores, respectivamente, da tensão de fase do gerador, da tensão de fase da carga, da corrente de fase da carga e da corrente de linha?

Uma instalação elétrica trifásica alimenta uma carga trifásica equilibrada a 3 fios, conectada em estrela, com potência ativa trifásica de 20 kW e fator de potência indutivo de 0,8.

Sabendo que a corrente eficaz de linha de carga é 37,98 A, qual a tensão eficaz de linha da instalação trifásica?

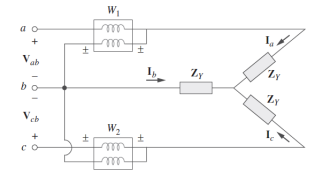

Considere o sistema de medição de potência ativa trifásica usando dois wattímetros W₁ e W₂, conforme apresentado a seguir.

Considerando-se que o ângulo do fator de potência da carga em estrela é 𝜃 atrasado (carga indutiva), a defasagem angular entre a tensão de linha da Vab e a corrente de linha Ia é

Um sistema trifásico equilibrado na configuração estrela é constituído por uma fonte senoidal com tensão de linha igual a 100 V e uma carga com módulo de 10 Ω e ângulo de 60 graus em cada uma das fases.

A potência trifásica ativa é

Uma fonte trifásica, com 300 V de tensão de fase, alimenta três cargas resistivas monofásicas na configuração estrela a quatro fios, sendo duas com potências demandadas de 3,0 kW e uma com 1,5 kW.

O módulo da corrente que fluí no fio neutro é:

Considere o Circuito Trifásico equilibrado mostrado na figura abaixo:

Onde:

Ra = Rb = Rc = 1 Ω

Rn = 5 Ω

Za = Zb = Zc = 2 + j4 (Ω)

Van = 150 ∠0° V

Vbn = 150 ∠-120° V

Vcn = 150 ∠120° V

Marque a alternativa que ilustra corretamente o valor da corrente na Linha a.

Considere uma carga trifásica desequilibrada conectada a um sistema Y–Y a três fios. As impedâncias das cargas são Z₁=45∠45°Ω, Z₂=70∠60°Ω e Z₃=150∠30°Ω e as tensões de fase são V₁=220∠0°, V₂=220∠ – 120° e V₃=220∠120°. A potência complexa fornecida à carga é:

Considerar: V_nN = 47,3 ∠– 153,7° ou V_nN = – 42,4 – j20,9; cos(120°)= – 0,5;cos(60°)=0,5;cos(45°)= 0,707; cos(30°)=0,866; sen(120°)=0,866; en(120°)= – 0,866;sen(60°)= 0,866;sen(45°) = 0,707;sen(30°)=0,5;
