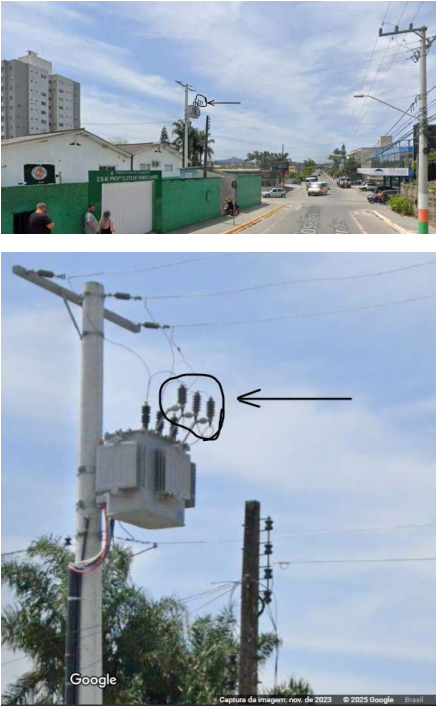

Uma turma do curso Técnico Subsequente em Eletroeletrônica, do Instituto Federal de Santa Catarina (IFSC), realizava uma visita técnica a uma escola do município de Camboriú-SC com o objetivo de aprender mais sobre os procedimentos, padrões e normas técnicas da CELESC relacionados a projetos e conexões de redes de distribuição elétrica, bem como os requisitos para a ligação de unidades consumidoras. A visita foi acompanhada e conduzida pela engenheira eletricista da prefeitura. Durante a atividade, ao observar a instalação mostrada nas fotos a seguir, uma estudante fez a seguinte pergunta: "O que são aqueles três componentes instalados junto ao transformador?"
Assinale a alternativa que apresenta corretamente a resposta dada pela engenheira eletricista à estudante:
A
São para-raios poliméricos de linha, utilizados para proteção contra surtos de tensão.
B
São capacitores de correção de fator de potência, utilizados para melhorar a eficiência energética.
C
São fusíveis tipo cartucho, utilizados para proteção contra sobrecorrentes.
D
São transformadores de corrente, utilizados para medição de energia elétrica.
E
São isoladores de baixa tensão para conexão da saída do transformador ao ramal de carga da escola.
A tensão entre os nós C e D é nula.
C
Certo
E
Errado
A tensão de saída V0, está adiantada em 90º em relação à corrente I2.
C
Certo
E
Errado
Um técnico precisa medir a corrente em um circuito de alimentação trifásica equilibrada que opera com tensão de 380 V e potência de 45 kW. Ele utiliza um wattímetro para medir a potência ativa e agora deseja calcular a corrente.
Qual é a corrente nominal por fase? Considere o fator de potência como 0,8.
A
28,5 A.
B
52,1 A.
C
40,2 A.
D
50,6 A.
E
85,4 A.
Uma carga trifásica equilibrada constituída de três impedâncias Z conectadas em estrela é equivalente a uma carga trifásica equilibrada constituída de três impedâncias Z/3 conectadas em triângulo.
C
Certo
E
Errado
Uma carga desequilibrada na configuração estrela a quatro fios possui as seguintes resistências conectadas nas fases A, B e C, respectivamente: 10 Ω; 10 Ω e 20 Ω. As tensões de fase da fonte nas fases A e B são iguais a 100 V com ângulos zero e 120º negativos respectivamente.
Para que a corrente de neutro seja zero, a tensão na fase C deve ser igual a:
A
50 ∠ 120o V.
B
50 ∠ -120° V.
C
100 ∠ 120° V.
D
200 ∠ -120° V.
E
200 ∠ 120° V.
A respeito do sistema trifásico estrela-estrela desequilibrado com o neutro aberto, analise as afirmativas a seguir.
I. A tensão nas fases de cada carga monofásica que compõe a carga trifásica é a soma fasorial da tensão correspondente da fonte e a diferença de potencial entre os neutros da fonte e carga.
II. O somatório das correntes nas fases da carga sempre será igual a zero.
III. A potência aparente trifásica é dada pela expressão 𝑁 = 3 x𝑈𝐿𝑖𝑛ℎ𝑎𝑥𝐼𝐿𝑖𝑛ℎ𝑎.
Está correto apenas o que se afirma em:
A
I;
B
II;
C
III;
D
I e II;
E
II e III.
No caso de um conjunto de tensões trifásicas equilibradas com sequência de fases ABC, a tensão Vac está atrasada em 30º da tensão Va.
C
Certo
E
Errado
Em circuitos trifásicos, a tensão de linha é medida entre a fase e o neutro.
C
Certo
E
Errado
Em um sistema trifásico equilibrado, alimentando uma carga igualmente distribuída, a principal consequência elétrica observada é
A
a anulação completa da potência reativa.
B
a igualdade das correntes nas três fases.
C
a inexistência de defasagem entre tensão e corrente.
D
a eliminação da necessidade de condutor neutro em qualquer situação.
Considere um sistema trifásico com suas respectivas tensões de fase.
A tensão Vc, em função de suas componentes simétricas, é:
A
𝛼2V0 + 𝛼V1 + 𝛼V2.
B
V0 + 𝛼V1 + 𝛼2V2.
C
𝛼V0 +V1 +V2.
D
αV0 + 𝛼2V1 +V2.
E
V0 + 𝛼2V1 + 𝛼V2.
Uma fonte senoidal trifásica em estrela, na sequência ABC e tensão de fase eficaz de 400 V e ângulo de fase da fase A igual a -50º, alimenta uma carga trifásica equilibrada na configuração estrela de 18 kVA, com fator de potência 0,866 indutivo.
A corrente elétrica que fluí pela fase B é:
A
45∠160º.
B
45∠-140o.
C
45∠-170o.
D
15∠140o.
E
15∠160º.
Em uma sala existem vários equipamentos monofásicos instalados que são alimentados por circuitos que estão ligados a um quadro de distribuição trifásico. Este quadro é alimentado por um alimentador vindo do quadro geral de alimentação de toda a instalação. O histórico de manutenção mostra que pelo neutro desse alimentador circula uma corrente elétrica elevada. De forma repentina, ocorreu a queima de vários equipamentos simultaneamente nessa sala. Uma possível causa desse evento é:
A
Rompimento de uma das fases do alimentador.
B
Disjuntor inoperante.
C
Curto-circuito entre fases no quadro.
D
Rompimento do neutro do alimentador.
E
Contato indireto desses equipamentos com uma fase.
A respeito de um sistema trifásico assinale a alternativa correta:
A
As potências complexas das cargas monofásicas que compõem a carga trifásica em um sistema equilibrado guardam uma relação entre si de 120o.
B
A tensão de linha e de fase guardam uma relação de √3 para uma carga equilibrada em delta.
C
A tensão entre os neutros da fonte e da carga é igual a zero para o sistema desequilibrado a três fios.
D
As correntes elétricas nas linhas são iguais as das fases correspondentes para o sistema estrela-estrela desequilibrado.
E
O somatório das correntes de linha de em um sistema trifásico equilibrado estrela-estrela é diferente de zero.
Em um sistema trifásico equilibrado, as potências reativas por fase podem ser diferentes.
C
Certo
E
Errado

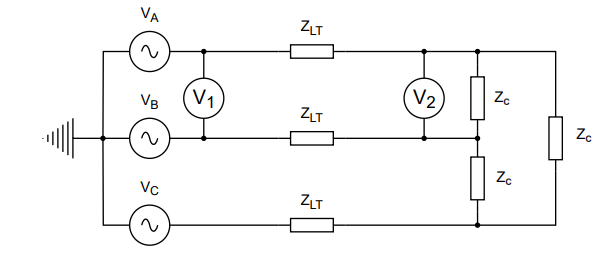

A figura a seguir mostra um sistema trifásico totalmente equilibrado. Dois voltímetros, V1 e V2 , estão instalados conforme indicado.
Considere que ZLT seja igual a (2 + j8) Ω e Zc seja (9 + j12) Ω. Se o voltímetro V2 está lendo uma tensão de 100 V RMS, então a tensão lida pelo voltímetro V1 é igual a
A
260 V RMS.
B
127 V RMS.
C
220 V RMS.
D
150 V RMS.
Uma carga trifásica conectada em estrela (Y) desequilibrada é alimentada por um sistema trifásico com tensões equilibradas de linha-neutro de 100 V (eficaz), em sequência acb (inversa). As impedâncias por fase são:
ZA=15 Ω
ZB=10+j5 ΩZ
ZC=6−j8 ΩZ
Sabendo que o sistema é alimentado por uma fonte ideal e que a carga está conectada diretamente à rede, qual é, aproximadamente, a corrente que circula no neutro?
A
5 A
B
7 A
C
10 A
D
12 A
E
15 A
Um sistema trifásico opera com desequilíbrio entre fases. Para realizar a análise, o engenheiro aplica o método de componentes simétricos. Em relação à componente de sequência negativa, assinale a alternativa correta.
A
É composta por três fatores de mesma magnitude, defasados de 120°, que giram no mesmo sentido da sequência original.
B
É composta por três fatores de magnitudes distintas, defasados fixamente de 60°, com giro no sentido positivo.
C
É composta por três fatores de igual magnitude e defasados de 120º e em sequência de fases contrária, ao do sistema original.
D
Representa a soma vetorial das tensões de fase e aparece apenas em sistemas com neutro isolado.
E
É uma componente estática que não gira e independe da direção da sequência.
Um eletricista está realizando a manutenção de um circuito trifásico com cargas equilibradas. Esse tipo de circuito:
A
Utiliza apenas uma fase e um neutro.
B
Distribui a carga igualmente entre as três fases, mantendo uma carga equilibrada.
C
Conecta duas fases a um único ponto de carga.
D
Usa uma fase, um neutro e uma terceira fase opcional.
Uma instalação elétrica com sistema de alimentação do tipo estrela, com tensões de fase e linha iguais a 31 U e U, apresenta um quadro de distribuição de cargas, alimentado por um alimentador composto por três fases e neutro. Desse quadro saem três circuitos que alimentam três cargas com potências e fatores de potência iguais a P e a cos θ , sendo que uma é trifásica, outra com alimentação bifásica e uma terceira com alimentação monofásica.
A corrente de neutro que flui pelo alimentador é igual a:
A
P/ U . cos θ .
B
P/ √3 . U . cos θ .
C
√3 P/ U . cos θ .
D
P/ U.
E
√3 P/ U.
