Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

Um sistema trifásico equilibrado a três fios na configuração estrela-estrela possui tensão de linha igual a 220 V. Cada fase da fonte está conectada a um resistor de 20 $\Omega$.

A corrente de linha e a corrente de fase na carga são iguais, respectivamente, a

Um sistema trifásico equilibrado de 60 Hz, com sequência positiva, alimenta uma carga conectada em estrela com neutro isolado. A tensão de linha na fonte é de 8√3 kV.

A carga é composta por três impedâncias idênticas por fase iguais a: 𝑍_𝜙 7∠30° Ω

A linha de transmissão apresenta uma impedância por fase iguais a: 𝑍_𝐿 1∠30° Ω

As potências ativa e reativa envolvidas no sistema são iguais, respectivamente, a

Avalie as afirmativas abaixo, a respeito de circuitos trifásicos:

I. Em uma ligação trifásica equilibrada em estrela, a corrente de linha é igual à corrente de fase.

II. Em uma ligação trifásica equilibrada em triângulo, a tensão de linha é igual à tensão de fase.

III. Em um sistema trifásico equilibrado com carga puramente resistiva, a soma fasorial das correntes de linha é sempre diferente de zero.

Está correto o que se afirma em

Um gerador trifásico ligado em estrela, sequência positiva ABC, alimenta uma carga trifásica equilibrada ligada em delta com resistências igual 60 ohms entre as fases A-B, B-C e C-A. A ligação da carga em delta foi convertida em estrela. Analise as afirmações abaixo e assinale a alternativa correta em relação do valor da resistência por fase em uma ligação estrela equivalente com mesma corrente de linha.

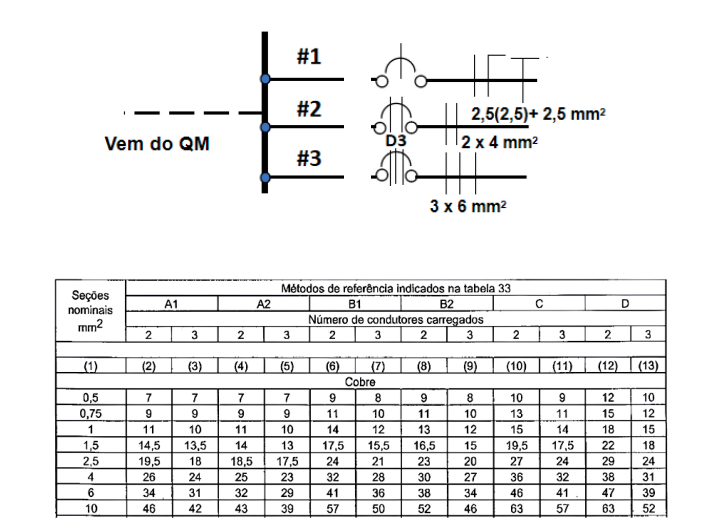

Para o circuito trifásico que será alimentado em 220$\sqrt{3}$ V de tensão de linha, os condutores a serem utilizados são de cobre com isolação em PVC, temperatura ambiente, instalados conforme a maneira B1.

Extrato da Tabela 36 da norma ABNT NBR 5410:2004.

Com base na figura e na tabela apresentadas, se a potência da carga for de 21,12 kVA, o disjuntor D3 a ser adotado para proteção do circuito #3 é de

Qual é a melhor definição para análise de harmônicas no contexto de sistemas elétricos de corrente alternada?

Um engenheiro precisa avaliar se um determinado motor é o mais adequado para içar a carga de um elevador. Para tal, ele precisa conhecer o valor do conjugado que o motor fornece à carga para, assim, constatar a eficácia do sistema eletromecânico.

A folha de dados do fabricante, do motor de indução trifásico, contém os seguintes dados: 10cv, 60Hz, 8 polos, rendimento de 80%, perdas no núcleo de 200W e perda no cobre somente do estator igual a 1kW.

No catálogo do fabricante consta então que o conjugado eletromagnético desse motor, em Nm, tem valor aproximadamente igual a

Durante o comissionamento de uma célula de manufatura automatizada, um técnico precisa validar o dimensionamento dos condutores que alimentam um forno de indução trifásico. O equipamento possui uma carga equilibrada conectada em Triângulo (∆), com uma impedância por fase de 10 Ω. Sabendo que a rede de alimentação local fornece uma tensão de linha de 380 V, determine os valores nominais da corrente que circula em cada enrolamento interno (corrente de fase) e a corrente total solicitada à rede (corrente de linha) para garantir a correta calibração dos disjuntores de proteção, respectivamente.

Considerando os conceitos de circuitos trifásicos equilibrados em regime permanente senoidal, analise as seguintes assertivas:

I. Em uma ligação tipo Estrela (Y) equilibrada, a corrente de linha é igual à corrente de fase, enquanto a tensão de linha possui magnitude √3 (raiz de três) vezes maior que a tensão de fase.

II. Em um sistema trifásico com sequência de fases positiva (abc), a tensão da fase b está atrasada em 120° em relação à tensão da fase a.

III. Em uma ligação tipo Delta (Δ) equilibrada, a tensão de linha é igual à tensão de fase, e a magnitude da corrente de linha é √3 (raiz de 3) vezes a magnitude da corrente de fase.

IV. A potência instantânea total fornecida a uma carga trifásica equilibrada é pulsante, variando com o dobro da frequência da rede, de forma análoga ao que ocorre em circuitos monofásicos.

V. Para uma carga equilibrada ligada em Estrela com neutro aterrado, a corrente que circula pelo condutor de neutro é nula, pois a soma fasorial das três correntes de fase é zero.

Quais estão corretas?

Assinale a alternativa correta com relação às correntes harmônicas em uma instalação elétrica trifásica com neutro.

Assinale a alternativa que descreve corretamente o esquema de aterramento TN-C.

Analise as afirmativas abaixo com relação ao método dos dois wattímetros.

1. O método pode ser usado tanto em sistemas trifásicos equilibrados quanto em sistemas desequilibrados, desde que o sistema seja somente a três fios.

2. O método resulta no valor da potência ativa e reativa do sistema trifásico.

3. Com o método, é possível estabelecer a potência ativa em cada uma das fases.

4. Com o método, é possível estabelecer a potência aparente em cada uma das fases.

Assinale a alternativa que indica todas as afirmativas corretas.

Em sistemas de potência, a compreensão das relações entre grandezas de linha e de fase é fundamental para o dimensionamento correto de condutores e transformadores. No que tange aos circuitos trifásicos equilibrados, assinale a alternativa INCORRETA.

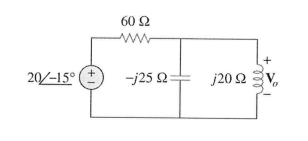

A representação fasorial de um circuito elétrico monofásico é mostrada na imagem abaixo:

As impedâncias apresentadas foram calculadas para uma frequência elétrica igual a 50 Hz. Sobre esse circuito, analise as assertivas a seguir, julgando-as V, se Verdadeiras, ou F, se Falsas:

( ) A impedância, medida entre os terminais da fonte de alimentação 20$\angle$ -15° V, será maior se a frequência do circuito for alterada para 60 Hz.

( ) O módulo da corrente elétrica eficaz fornecida pela fonte de alimentação 20$\angle$ -15° V, em 50 Hz, é superior a 20 A.

( ) A indutância do indutor, cuja impedância em 50 Hz é igual a j20 Ω, é igual a 3 H.

Qual alternativa preenche, CORRETAMENTE, de cima para baixo, os parênteses acima?

Em um sistema trifásico com neutro utilizado em edificações, é comum existir 127 V entre fase e neutro e 220 V entre duas fases (valores típicos de fornecimento). Nesse contexto, a afirmativa tecnicamente compatível é:

Um motor de indução trifásico de rotor gaiola possui as seguintes características:

• Frequência da rede: 50 Hz;

• Número de polos: 6;

• Velocidade mecânica em carga nominal: 980 rpm.

O escorregamento desse motor é de

Em um curto-circuito trifásico, a componente simétrica de sequência zero, no local da falta, é nula.

Os diagramas elétricos são representações gráficas utilizadas para documentar, analisar e compreender sistemas elétricos.

Sobre esse assunto, assinale a afirmativa correta.

Considere um sistema trifásico equilibrado na configuração estrela (Y) com tensões de fase 𝑉_𝐴, 𝑉_𝐵 e 𝑉_𝐶, e tensões de linha 𝑉_𝐴𝐵, 𝑉_𝐵𝐶 e 𝑉_𝐶𝐴 .

Nesse caso, assinale a afirmativa correta.
