Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

Uma indústria de alimentos recebeu uma auditoria energética e constatou consumo elevado de energia elétrica. O departamento de manutenção foi acionado para investigar o problema.

A indústria possui um sistema trifásico a 3 fios (sem neutro), alimentando um conjunto de equipamentos (motores, fornos e compressores), que apresenta carga desequilibrada. Para diagnosticar se há possibilidade de otimizar o consumo e melhorar o fator de potência, o engenheiro responsável instalou um analisador de energia que utiliza o método dos 2 wattímetros para medir as potências do sistema.

Os instrumentos registraram as seguintes leituras instantâneas:

Wattímetro 1 (conectado entre fases A e C): W₁ = 2656,07 W;

e

Wattímetro 2 (conectado entre fases B e C): W₂ = 343,93 W.

Com base nas leituras do método dos 2 wattímetros, qual é o fator de potência (cos φ) do circuito naquele momento?

Dado: $\sqrt{3}$ = 1,73.

A potência trifásica dissipada por três resistores conectados em estrela é maior que a dissipada pelos mesmos três resistores se eles estiverem conectados em delta.

Sobre a medição de potência em sistemas trifásicos de três fios, utiliza-se frequentemente o método dos dois wattímetros, que se baseia no Teorema de Blondel.

Em relação ao assunto, assinale a afirmativa correta.

Sobre um sistema trifásico equilibrado, avalie as afirmativas a seguir.

I. Em uma ligação estrela, a tensão de linha é igual à tensão de fase multiplicada por √3, enquanto a corrente de linha é igual à corrente de fase.

II. Em ligação estrela ou delta, a potência total do sistema é igual para ambas as ligações.

III. Em uma ligação em delta, a tensão de linha é igual à tensão de fase, enquanto a corrente de linha é igual à corrente de fase dividida por √3.

Está correto o que se afirma em

Sistemas trifásicos são amplamente utilizados em instalações industriais devido à eficiência na transmissão de energia. Em um sistema trifásico equilibrado, as tensões estão defasadas de:

Em um gerador trifásico balanceado, as tensões estão defa ada de 2$\pi$/6 rad e po uem amplitude proporcionai entre si.

Se o sistema for desequilibrado, os fasores de tensões podem ser decompostos em três sistemas de fasores equilibrados, girando no sentido inverso do sistema original.

O setor de Engenharia Clínica de um hospital é chamado para verificar uma falha no sistema HVAC (Heating, Ventilation and Air Conditioning) que atende o Centro Cirúrgico. O sistema é crítico para o controle de infecção e utiliza um ventilador acionado por um motor trifásico de 15 kW, controlado por um inversor de frequência, operando com modulação PWM (Pulse Width Modulation).

Durante a inspeção, nota-se um aquecimento excessivo no motor. O técnico utiliza um alicate amperímetro de resposta média (não True RMS) e mede uma corrente de 22 A na saída do inversor, operando a 30Hz. Sabendo que, devido à distorção harmônica da forma de onda PWM nesta frequência, o valor eficaz (True RMS) da corrente é 18% maior que o valor médio lido pelo instrumento, a corrente real que está causando o aquecimento do motor é aproximadamente, de

O estudo da robótica industrial envolve a análise geométrica e física dos manipuladores para a realização de tarefas complexas de manufatura no espaço tridimensional. A cinemática inversa é um dos problemas fundamentais na programação de trajetórias de robôs. Assinale a alternativa correta.

Uma carga desequilibrada na configuração estrela a quatro fios possui as seguintes resistências conectadas nas fases A, B e C, respectivamente: 5 Ω; 50 Ω e 20 Ω. A fonte é trifásica simétrica com tensão de fase com módulo de 50 V.

O ângulo da corrente de neutro é aproximadamente igual a

Uma carga trifásica equilibrada é alimentada por uma fonte simétrica de 220 V (tensão de linha) em ligação estrela. A carga apresenta impedância por fase 20∠30^o Ω na conexão estrela.

A potência trifásica ativa é aproximadamente igual a

Um sistema trifásico equilibrado alimenta uma carga conectada em triângulo (Δ). A tensão de linha da fonte é igual a 220 𝑉, e cada impedância da carga possui valor de 11Ω, puramente resistiva.

A corrente de linha é igual a

Seja uma instalação elétrica trifásica de 380 V eficaz de tensão de linha, que alimenta uma carga trifásica equilibrada de 50 kW com fator de potência de 0,8.

Sabendo que o sistema está conectado na configuração estrela-estrela, qual o valor da corrente eficaz de cada fase?

Os motores elétricos são a força motriz da sociedade moderna, sendo responsáveis pelo funcionamento de infraestruturas essenciais que sustentam desde o conforto doméstico até cadeias produtivas globais. Sobre o tema, assinale a alternativa INCORRETA quanto às situações e às aplicações em que são utilizados os motores de indução monofásicos.

Suponha três corpos A, B e C lançados, com iguais velocidades, obliquamente acima de um terreno plano e horizontal, segundo os ângulos de 30°, 45° e 60° respectivamente. Desprezando a resistência do ar, considere as seguintes afirmações:

I- A permanecerá menos tempo no ar.

II- B terá menor alcance horizontal.

III- C alcançará maior altura acima da horizontal. Assinale a opção correta.

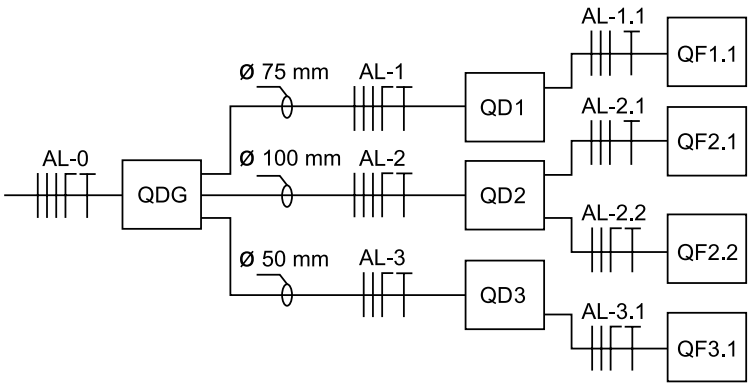

Considere o diagrama unifilar da instalação apresentando os quadros de distribuição. A tensão da instalação é 220/127 V.

É correto afirmar que

Ao realizar uma manutenção corretiva em um circuito de tomadas de uma sala, o eletricista verifica, com um multímetro, que há tensão de 127 V entre fase e neutro no quadro de distribuição, mas há 0 V entre fase e neutro na tomada em questão.

A provável causa dessa falha é:

O sistema de aterramento é fundamental para a segurança das instalações elétricas, pois garante a equipotencialidade e oferece um caminho de baixa impedância para correntes de falta. Em relação aos tipos de esquemas de aterramento (TN, TT e IT), qual esquema é caracterizado por ter o ponto neutro da fonte diretamente aterrado e as massas da instalação ligadas ao condutor neutro?

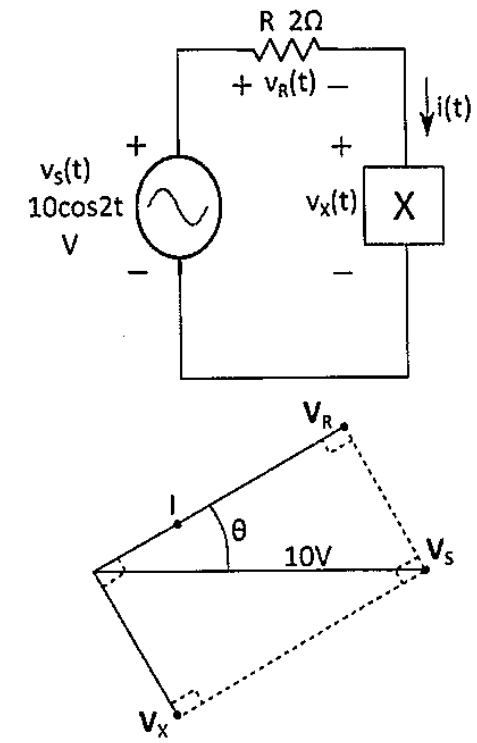

Examine o esquema e o diagrama fasorial do circuito representados abaixo.

No diagrama fasorial apresentado acima, considere θ = tan⁻¹(3/4). Assim, é correto afirmar que, na frequência da fonte v_s(t) = 10 cos 2t V, o bloco desconhecido X apresenta uma reatância equivalente à de:

Durante um experimento em laboratório, estudantes observam o comportamento de um motor de indução trifásico, operando com tensão e frequência constantes.

Considerando que a carga mecânica no eixo é gradualmente aumentada, assinale a alternativa que descreve corretamente o comportamento esperado para o escorregamento do motor.
