Uma carga trifásica inicialmente equilibrada é constituída por três resistores de conectados em estrela, sem condutor neutro. A carga é alimentada por uma fonte trifásica equilibrada de 380 V entre linhas.
Durante a operação, o resistor conectado à fase C é desligado, permanecendo intactas as conexões dos resistores ligados às fases A e B. A impedância dos condutores pode ser desprezada.
Após o desligamento do resistor da fase C, a tensão eficaz sobre cada resistor que permanece conectado e o módulo da corrente nas fases A e B são, respectivamente,
A
110 V e 11 A.
B
190 V e 19 A.
C
219,4 V e 21,9 A.
D
380 V e 19 A.
E
380 V e 38 A.
Durante um procedimento de diagnóstico eletromecânico em um sistema de partida automotiva, o técnico responsável observa que o motor de arranque apresenta giro anormalmente lento sob carga. Para determinar a origem da falha, ele compara as medições obtidas com os limites especificados pelo fabricante: a bateria de 12 V deve possuir resistência interna máxima de , o motor de partida não deve exceder de resistência e o cabo de alimentação deve apresentar resistência inferior a . Com o circuito de partida acionado, o técnico registra os seguintes valores: 11,4 V de queda de tensão na bateria; 3,0 V de queda de tensão no cabo e 50 A de corrente total no circuito. Com base na análise das quedas de tensão, das resistências admissíveis e do comportamento elétrico do sistema sob carga, selecione a alternativa que identifica corretamente o componente defeituoso.
A
Todos os componentes estão dentro dos limites especificados, indicando que o problema é mecânico e não elétrico.
B
Tanto a bateria quanto o motor apresentam resistência acima do limite, caracterizando falha dupla no sistema de partida.
C
O motor de partida está defeituoso, pois a queda de tensão no circuito sugere resistência superior ao valor máximo permitido.
D
O cabo de alimentação está defeituoso, pois a queda de tensão medida implica resistência acima do limite especificado pelo fabricante.
E
A bateria está defeituosa, pois a queda de tensão medida indica resistência interna acima do limite especificado.
Os sistemas trifásicos desequilibrados são uma realidade comum em redes de distribuição de energia elétrica. Sobre os métodos de análise desses sistemas, marque a alternativa correta:
A
A utilização de componentes simétricas permite representar sistemas desequilibrados como uma combinação de três sistemas equilibrados, simplificando a análise.
B
A análise de sistemas trifásicos desequilibrados dispensa a aplicação de valores por unidade em circuitos com baixo desbalanceamento.
C
A corrente em sistemas trifásicos desequilibrados não é influenciada pela impedância da carga conectada.
D
Em sistemas desequilibrados, a tensão de fase em uma conexão delta é sempre igual à tensão de linha.
Qual a função do DR Disjuntor Diferencial Residual?
A
Desligar o circuito em caso de sobrecarga.
B
Desligar o circuito em caso de aumento de temperatura dos cabos.
C
Desligar o circuito em caso de correntes elevadas.
D
Desligar o circuito em caso de fugas de correntes.
E
Nenhuma das alternativas.
Uma fábrica produz componentes eletrônicos e uma inspeção é conduzida periodicamente para verificar se há defeitos de fabricação. Historicamente, 10% dos componentes apresentam defeitos. Quando o produto é defeituoso, o teste detecta corretamente a presença de defeito em 20% das vezes. Quando ele não é defeituoso, ele ainda pode ser identificado incorretamente como defeituoso em 5% das vezes. Um produto foi testado e o resultado foi positivo. Com base nessas informações, a probabilidade de o produto ser realmente defeituoso é de:
A
0.250
B
0.429
C
0.500
D
0.308
E
0.742

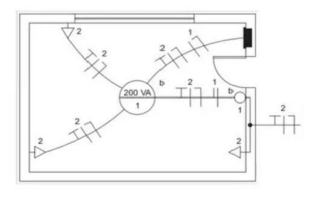

Considerando o diagrama unifilar da figura a seguir, assinale a alternativa correta.
A
O circuito 1 é um circuito de tomada de uso especial.
B
O circuito 2 é um circuito de iluminação.
C
A lâmpada pode ser acionada por 3 interruptores.
D
O circuito 1 é um circuito de iluminação, e o circuito 2 é um circuito de tomada de uso geral.
E
O circuito 3 tem 1 lâmpada de 200 VA.
corrente de linha de uma carga trifásica equilibrada conectada em delta tem módulo 3 vezes maior do que a corrente de fase.
C
Certo
E
Errado

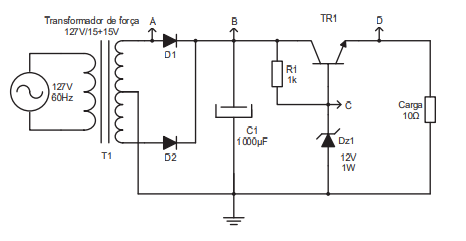

Observe o circuito abaixo.

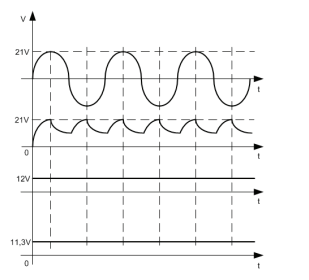

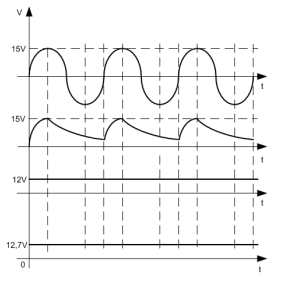

Assinale a alternativa que apresenta corretamente as formas de onda dos pontos A, B, C e D, respectivamente.
A
B
C
D
E
Em uma instalação elétrica residencial com alimentação trifásica com as cargas exatamente equilibradas entre as fases, a corrente no neutro é:
A
zero
B
igual às correntes nas fases
C
o triplo da corrente nas fases
D
um terço da corrente nas fases
Um sistema trifásico equilibrado alimenta uma carga com fator de potência igual a 0,8 indutivo. A tensão entre fases é de 380 V, e a corrente de linha medida é de 30 A. Com base nessas informações, assinale a alternativa que apresenta corretamente a potência ativa (em kW) consumida pela carga.
A
11,0 kW
B
15,8 kW
C
17,5 kW
D
21,6 kW
E
22,3 kW
Considere as afirmativas abaixo a respeito de um sistema trifásico equilibrado:
I. As potências complexas envolvidas em cada fase estão com ângulos defasados em 120º.
II. As correntes em cada fase possuem correntes iguais em módulo e ângulo.
III. As tensões em cada uma das cargas monofásicas que compõem a carga trifásica são iguais às correspondentes da fonte.
Está correto o que se apresenta em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e III, apenas.
E
II e III, apenas.
Um equipamento elétrico monofásico opera com tensão nominal de 220 V, e tem potência nominal de 8.800 W, com fator de potência igual a 0,80. Ao ser conectado a uma rede elétrica predial, esse equipamento terá corrente de operação igual a:
A
23 A.
B
32 A.
C
40 A.
D
50 A.
E
64 A.
A figura abaixo representa uma carga trifásica equilibrada ligada em estrela.
A linha da fase C foi rompida e a corrente nas fases A e B são 𝟏𝟎𝟎 ∠𝟎° e 𝟏𝟎𝟎 ∠𝟏𝟖𝟎°, respectivamente. A corrente de sequência zero vista pela fonte que alimenta essa carga é igual a
A
0 A
B
67 A
C
100 ∠120°
D
100 ∠ − 120°
E
100 ∠0°
Considere as afirmativas abaixo a respeito de um sistema trifásico equilibrado.
I. As potências complexas em cada uma das fases do sistema trifásico possuem o mesmo ângulo.
II. O sistema do tipo estrela-estrela a três e quatro fios apresentam comportamentos elétricos iguais.
III. Mudando-se somente as configurações, a potência envolvida na configuração delta-delta é √3 maior que na configuração estrela-delta.
É correto o que se apresenta em
A
I, apenas.
B
II, apenas.
C
I e II, apenas.
D
I e III, apenas.
E
I, II e III.
Durante o diagnóstico de um motor de partida que gira lentamente (com baixa rotação), mesmo com a bateria plenamente carregada, um técnico deve investigar possíveis causas para a queda de tensão excessiva no circuito de partida. Assinale a alternativa que descreve a causa mais provável para este sintoma específico.
A
Falha no regulador de tensão do alternador, que está enviando uma sobretensão para o sistema elétrico do veículo.
B
Curto-circuito interno no enrolamento de campo do solenoide do motor de partida.
C
Desgaste das escovas do motor de partida a um ponto em que elas não fazem mais contato com o comutador.
D
Alta resistência nos cabos de alimentação ou nas conexões (terminais da bateria, terminal do solenoide, ponto de aterramento), causando uma queda de tensão significativa sob alta corrente.
A substituição de fusíveis queimados por outros de capacidade maior melhora a segurança e reduz o risco de falhas.
C
Certo
E
Errado
As cargas elétricas trifásicas são conectadas somente em delta para garantir que a corrente de neutro seja igual à soma das correntes nas três fases.
C
Certo
E
Errado
Um equipamento de um laboratório didático exige uma tomada de corrente alternada trifásica com corrente nominal de 66 A, ligado em um circuito de tensão de linha nominal de 220 V. Considerando um fator de utilização de 0,45 para o equipamento, qual a potência aparente trifásica do circuito da tomada? Considere 3 = 1,73.
A
5,/9 kVA.
B
8,00 kVA.
C
11,30 kVA.
D
15,98 kVA.
E
25,12 kVA.
Considere um banco resistivo composto por três resistores de 12 ohms ligados em delta. Um transformador trifásico de 13.200 V-440V com lado de alta tensão ligado em Y, e lado de baixa, em delta, alimenta o banco resistivo conectado no lado de baixa tensão do transformador. O valor em ohms da resistência equivalente por fase, vista pelo lado de alta tensão do transformador, é:
A
120.
B
360.
C
1200.
D
3600.
As cargas trifásicas são, em geral, conectadas em delta para proporcionar um caminho de baixa impedância para a corrente de sequência zero dos curtos-circuitos desequilibrados.
C
Certo
E
Errado
