Nos sistemas trifásicos equilibrados, a forma de ligação influencia diretamente os valores de tensão observados no circuito. Em um sistema trifásico equilibrado com ligação estrela (Y), a relação correta entre a tensão de linha (VL) e a tensão de fase (VF) é:

Em um sistema trifásico equilibrado, a corrente no neutro é:

No contexto da qualidade de energia elétrica em sistemas industriais, diversos eventos podem comprometer o desempenho de cargas sensíveis.

Sobre esses fenômenos, assinale a afirmativa correta.

Em muitas situações do dia a dia, o eletricista se depara com motores trifásicos de seis terminais, nos quais o fechamento das bobinas é feito de forma prática usando chapinhas de metal, que funcionam como pontes (jumpers) na caixa de ligação. Essa configuração permite que o mesmo motor seja adaptado para diferentes níveis de tensão, dependendo de como essas conexões são arranjadas.

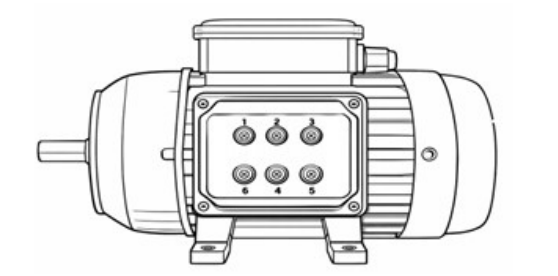

Figura 2 – Ilustração de um motor trifásico de 6 pontas com ligação por chapas metálicas.

Fonte: CPCON, 2026.

Sabendo disso, e observando a caixa de terminais do motor trifásico representado na Figura 2, qual é o procedimento CORRETO para realizar o fechamento em estrela (Y) e em triângulo (Δ), respectivamente?

Considere um sistema trifásico simétrico a quatro fios com tensão de fase eficaz de 220 V.

Assinale a alternativa que mostra o valor de pico da tensão de linha.

Considere um circuito trifásico, cuja sequência de fases é dita a, b, c, e as tensões de linha são$E_{bc}=220\angle 0^{\circ }{V}_{rms}$ e $E_{ab}=220\angle 120^{\circ }{V}_{rms}$, alimentando uma carga ligada na configuração estrela, sem aterramento, não balanceada, formada pelas impedâncias de fase $Z_a=11\angle 60^{\circ }\Omega$, $Z_b=11\angle 30^{\circ }\Omega$ e $Z_c=0\Omega$. Há um primeiro Wattímetro conectado entre as linhas a e c, e um segundo Wattímetro conectado entre as linhas b e c.

Diante do exposto, as leituras das medidas no primeiro e segundo Wattímetros, em W, são, respectivamente,

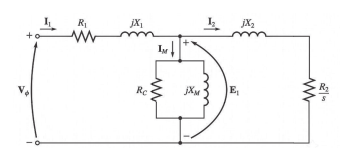

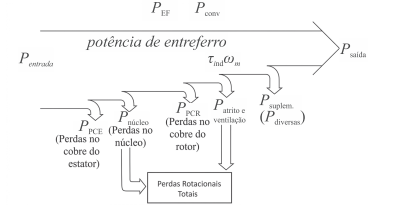

Um motor de indução trifásico de 4 polos é alimentado por uma rede de 60 Hz. Se o escorregamento (s) do motor é de 5% (0,05), qual é a velocidade do rotor (Nm), em rotações por minuto (rpm)?

Em um sistema trifásico equilibrado, a rede fornece 208 V entre linhas para uma carga trifásica equilibrada ligada em triângulo (Δ). Para tensões equilibradas de linha, qual é a tensão de fase da fonte e qual é a tensão aplicada a cada elemento da carga?

Em um circuito trifásico equilibrado, a soma do valor instantâneo das correntes nas três fases é igual a zero.

Os diagramas sequenciais representam redes elétricas de forma simplificada, destacando o fluxo de potências e conexões. Essa representação torna mais clara a interação entre os elementos e o comportamento global da rede.

Sobre a representação de redes elétricas por meio de diagramas sequenciais (componentes simétricas), verifica-se que os(as)

Em um sistema trifásico, considere no barramento de falta uma tensão pré-falta de módulo V = 1,0 pu (base S_base = 100 MVA) e as impedâncias equivalentes vistas do ponto de falta: Z₁ = j0,20 pu, Z₂ = j0,20 pu, Z₀ = j0,60 pu. Despreze resistências. Os módulos das correntes de curto-circuito para uma falta trifásica (3φ) e para uma falta monofásica à terra (1φ-terra) no mesmo barramento são, respectivamente:

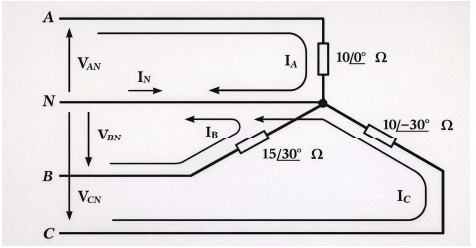

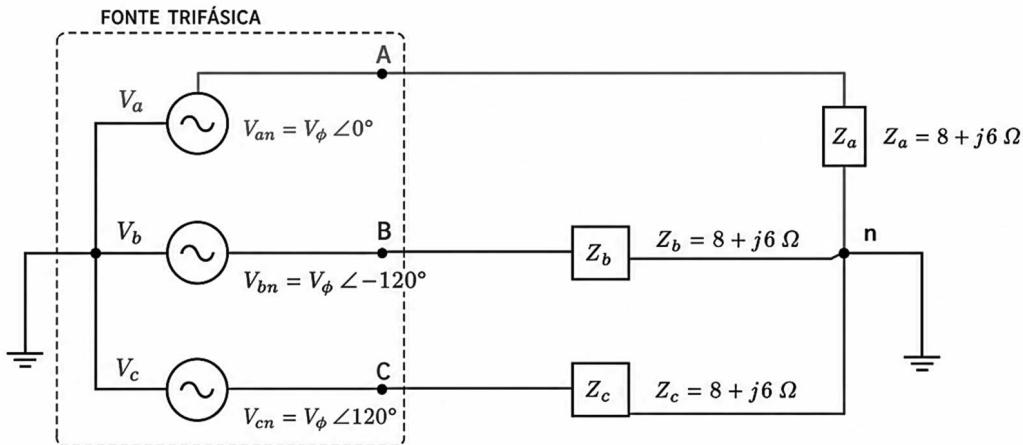

Um sistema trifásico de quatro fios, ABC, com tensão de linha $V_{BC}=150\sqrt{3}<0^o$ V, possui uma carga conectada em estrela (Y), conforme figura abaixo. As correntes de fase I_A , I_B e I_C para este circuito são, respectivamente:

Adaptado de NAHVI, M. EDMINISTER, J. A. Eletric Circuits.Schaum´s Outline Series. New York: McGraw-Hill, 2018. p.284

Caso ocorram no sistema curtos fase-terra ou bifásico, eles serão desequilibrados.

Considere uma instalação fabril hipotética, cujas cargas ligadas em Y e $\Delta$ são alimentadas por uma rede trifásica, com tensão entre fases de 200 $\sqrt{3}$ V. Nessa instalação, existem duas cargas com as características descritas a seguir:

Carga 1: ligada em estrela. Impedância Z_Y = j 2,4 Ω;

Carga 2: ligada em delta. Impedância Z_$\Delta$ = j 7,2 Ω.

A impedância do alimentador desde o quadro de distribuição até as cargas é 1,6 Ω por fase.

Diante do exposto, o módulo da corrente de linha, em A, no alimentador é, aproximadamente,

Uma carga trifásica equilibrada será analisada em duas configurações: estrela (Y) e triângulo (Δ). Sabe-se que a rede fornece 240 V entre linhas.

Assinale a alternativa que apresenta corretamente a tensão aplicada a cada elemento da carga ligada em triângulo e estrela, respectivamente.

Considerando os conceitos fundamentais de sistemas elétricos de potência, assinale a opção correta.
