Questões de Concurso sobre Comutação de circuitos e de pacotes

A comutação digital implica ausência de jitter em aplicações multimídia devido ao uso de relógios digitais.

No cenário I, a largura de banda do canal limita diretamente a taxa máxima de transmissão de informações; no cenário II, a comutação de pacotes permite o uso eficiente de recursos da rede, sem introduzir o inconveniente de se ter uma latência variável.

Nos circuitos com comutações, quando descarregados, o capacitor é considerado um circuito aberto, e o indutor, um curto-circuito.

Julgue os itens subsequentes, no que diz respeito aos princípios de comunicações e comutações analógicas e digitais, bem como a microcomputadores.

Na comutação por circuitos, típica das redes digitais modernas, os dados são divididos em pequenos pacotes, cada um com seu próprio cabeçalho de endereçamento, sendo esses pacotes roteados de forma independente pelo meio físico.

Uma das características do comutador apresentado a seguir é a ausência de retardo na comutação.

Em uma máquina de corrente contínua, o componente alojado em ranhuras nas sapatas polares e responsável por melhorar a comutação é o

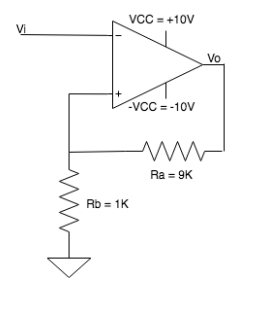

No circuito considere o Amp-Op ideal e que sua saída varie entre os níveis de -Vcc e +Vcc. É CORRETO afirmar que os níveis de comutação LTP e HTP são, respectivamente:

O esquema elétrico a seguir representa um dispositivo que comuta os contatos, quando a chave S é fechada e alimentada por uma fonte CC.

Este dispositivo é conhecido como:

Sobre a técnica de multiplexação empregada em sistemas de comutação digital, é correta a afirmação:

No que se refere aos tipos de comutação, analise as afirmativas a seguir, necessárias para que ocorra a reflexão regular da luz:

I. Circuitos – ocorre a alocação de recursos para transferência de informação, que se caracteriza pela utilização permanente durante toda a transmissão. Antes de ser enviada qualquer informação, procede-se ao estabelecimento de uma ligação “física” ponta a ponta entre os terminais que pretendem comunicar, ou seja, estabelece-se um “caminho físico” dedicado. Nesse tipo de comutação, há a garantia da taxa de transmissão, e a informação de voz chegará na mesma ordem desde o transmissor até o receptor. Este esquema elimina o estabelecimento prévio de um caminho virtual e da configuração do link antes de se iniciar a comunicação.

II. Mensagens – a mensagem que tem que ser enviada é transmitida a partir do equipamento de origem para o primeiro elemento de comutação, que armazena a mensagem e a transmite para o próximo elemento (store and forward). Assim, o dado é transmitido pela rede até que o último elemento de comutação o entregue ao equipamento de destino. Neste tipo de comunicação, a rede não estabelece o tamanho da unidade de informação, podendo esta ser ilimitada.

III. Pacotes – os dados são transmitidos através dos elementos de comutação da rede até o seu destino, sendo que o tamanho dos blocos de transmissão é definido pela rede. Em consequência, a informação a ser transmitida deve ser quebrada em unidades menores.

Assinale

Acerca de sistemas de comutação digitais, julgue os itens a seguir.

I Alocação dos recursos de rede para a transmissão equivale à definição de comunicação.

II A comutação é dividida em circuitos e mensagens, apenas.

III Multiplexação envolve alocação de recursos para transmissão.

IV Comutação de circuitos não requer que o meio seja dedicado.

V Comutação de mensagens requer circuito não dedicado entre pontos.

Estão certos apenas os itens

Um administrador de rede projetou uma solução para a conectividade de uma empresa, utilizando 2 Switches (de nível 2) e 2 Hubs, conforme ilustra a Figura abaixo.

O Switch X, com 4 interfaces IEEE 802.3 1000BASE-T, tem sua interface 4 conectada à interface 1 do Switch Y por um enlace de trunk (seguindo o padrão IEEE 802.1Q). O Switch Y, com 24 interfaces IEEE 802.3 1000BASE-T, além da interface que o interliga ao Switch X (pelo enlace de trunk), está sendo utilizado para conectar 23 terminais de usuários (interfaces 2 a 24). Duas das três interfaces restantes do Switch X (interfaces 2 e 3) estão ligadas aos Hubs (Hub W e Hub Z – que operam como repetidores de nível 1), cada qual com 12 interfaces 100BASE-T. A interface restante (interface 1) do Switch X está ligada a um servidor HTTP.

A interface 1 do Switch X foi configurada para pertencer à VLAN 3; já as interfaces 2 e 3 desse mesmo Switch foram configuradas para pertencerem à VLAN 6. No Switch Y, 12 das 23 estações pertencem à VLAN 6, e as 11 restantes pertencem à VLAN 9.

Sem levar em conta o enlace de trunk, o número de domínios de colisão e de difusão pelos quais as estações se espalham nesse cenário são, respectivamente:

Em redes de dados, a técnica de comutação pode ser realizada por três métodos diferentes:

A comutação é o processo de interligar dois ou mais pontos entre si. No caso de sistemas de telefonia, as centrais telefônicas comutam dois terminais por meio de um sistema automático. A comutação pode ser por circuitos, mensagens ou pacotes. Sobre processos de comutação são realizadas as seguintes afirmativas:

I. Na comutação por circuito, os elementos de comutação da rede conectam os circuitos ponto a ponto, de forma independente, até formar um “cabo” que interligue os dois pontos;

II. Na comutação por mensagens, não é estabelecido um caminho dedicado entre os dois equipamentos que desejam trocar informações;

III. Na comutação por pacotes, o tamanho dos blocos de transmissão é definido pela rede;

IV. Ao quebrar a mensagem em pacotes, a rede pode transmitir os pacotes de uma mesma mensagem por vários caminhos diferentes, otimizando recursos.

Estão corretas as afirmativas:

Redes de comutação de pacotes estão sujeitas a diferentes tipos de atraso como, por exemplo, os de propagação e transmissão. A esse respeito, considere as afirmativas a seguir.

I - O atraso de propagação depende das distâncias entre os nós de rede.

II - O atraso de transmissão depende das distâncias entre os nós de rede.

III - O atraso de propagação depende da largura de banda dos enlaces entre os nós de rede.

IV - O atraso de transmissão depende da largura de banda dos enlaces entre os nós de rede.

São corretas APENAS as afirmativas

A telefonia fixa digital é a evolução natural da telefonia analógica. Em particular, a telefonia digital utiliza comutação de pacotes para encaminhamento da chamada e, uma vez que o caminho da chamada esteja estabelecido, comutação de circuitos.

Os roteadores são exemplos de elementos de rede que realizam comutação de pacotes. A capacidade dos roteadores é determinada pela sua memória e pela sua capacidade de processamento.

Em telefonia fixa digital, a comutação de circuitos tem qualidade de serviço (QoS) garantida, uma vez estando estabelecida a ligação, enquanto a comutação de pacotes pode ter QoS variável durante a ligação (enlace).
