Questões de Concurso sobre Dielétricos, capacitância e ferromagnetismo dos materiais

A capacitância de um capacitor esférico formado por duas cascas esféricas concêntricas de raios R_A e R_B (R_A > R_B), tendo dielétrico com permissividade eletrostática igual a ${ϵ}_0$, é dada por

Um cabo coaxial é constituído, basicamente, por dois condutores concêntricos. Um fio condutor de raio α revestido por uma casca condutora de raio b, sendo (a < b) e os condutores isolados entre si. Cabos coaxiais são muito usados para transmissão de sinais (conexão do sinal de TVs a cabo e de antenas de TVs digitais). Devido à sua geometria, o mesmo pode ser visto como um capacitor cilíndrico. Seja, então, um cabo coaxial de comprimento L = 100 m, cujo condutor interno possui um raio a = 2,00mm e carga q = 10,0 μ C e cuja casca condutora externa possui um raio b = 8,00 mm e carga q = –10,0 μ C. Qual a capacitância do cabo? Dado: k_e = 8,99 x 10⁹ N. m ²/C²

As placas paralelas de um capacitor apresentam dimensões de 10 cm x 10 cm. A distância entre elas é igual a 2 cm e o meio entre elas apresenta permissividade elétrica igual a Ɛ, em F/m. A capacitância do capacitor é:

Deseja-se projetar um capacitor de placas paralelas, cuja separação entre as placas é de 1mm. O capacitor deverá suportar tensões de até 25V.

Dada a lista de dielétricos abaixo com as respectivas permissividade relativa (ε_r) e rigidez dielétrica (K), a opção que MAXIMIZA a capacitância do capacitor é

O(A) ___________________________ é construído(a) basicamente de duas placas metálicas chamadas armaduras, separadas por um isolante chamado dielétrico.

Marque a alternativa que completa corretamente o enunciado acima:

Um fio enrolado com 5 espiras é percorrido por uma corrente de 100 A. Considerando que todas as espiras abraçam igualmente e exclusivamente todo o fluxo de 2 wb produzido, pode-se dizer que a indutância do enrolamento é igual a:

Um capacitor de 2μF está submetido a uma tensão de 10 V. A carga armazenada nele, em μC, vale:

Pode-se afirmar, sobre um dielétrico, EXCETO:

Na capacitância com dielétrico, têm-se os dielétricos apolares. Considerando isso, assinale a alternativa correta.

A capacitância de um capacitor de placas paralelas é dada pela fórmula $Ci=Ɛ.\frac{A}{d}$ , onde A é a área de cada uma das placas, d é a distância entre as placas e Ɛ é a permissividade do dielétrico. Considerando que as placas deste capacitor sejam quadradas, se reduzíssemos o lado das placas pela metade, reduzíssemos a distância entre as placas a um oitavo da distância inicial e mantivéssemos o mesmo dielétrico entre as placas para obter outro capacitor de capacitância C_f, é CORRETO afirmar que a capacitância C_f deste novo componente é:

Há uma força de atração entre os elétrons e seus respectivos núcleos atômicos, os quais resistem à liberação dos elétrons para o estabelecimento da corrente elétrica. Assim, denomina-se a essa oposição ao fluxo da corrente elétrica como resistência elétrica, sendo sua unidade de medida o ohm, $\Omega$. A temperatura é um dos fatores que afeta significativamente a resistência dos condutores elétricos. Considere que um condutor de cobre possui uma resistência elétrica de 100 $\Omega$ a 20ºC . Calcule a resistência de tal condutor quando submetido a uma temperatura de 120 ºC, sabendo-se que a resistividade do cobre é de, aproximadamente, 0,004 ºC^-1. A partir dos cálculos, assinale a alternativa correta:

Um capacitor de uma determinada placa eletrônica de capacitância 4,7 μF armazena, quando está carregado com uma carga de 25 μC, uma energia, em μJ, de:

A respeito do comportamento dos materiais utilizados para a isolação, analise as afirmativas a seguir.

I. A ruptura dos dielétricos se dá quando o campo elétrico qual o material está sujeito ultrapassa um determinado valor, ocasionando a ruptura do dielétrico.

II. O efeito corona entre dois condutores ocorre quando existe uma grande diferença de potencial, junto às suas superfícies, fazendo com que apareça um campo elétrico que provoca a ionização do ar ou gás a sua volta.

III. A rigidez dielétrica superficial para os isolantes sólidos é a capacidade de evitar que um arco elétrico atravesse a sua massa.

Assinale:

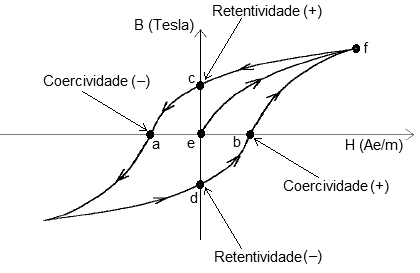

A figura a seguir apresenta a curva de histerese de um material magnético.

A histerese é um fenômeno de perdas de energia que ocorre devido à propriedade de todo material magnético de se opor à variação do ciclo magnético que por ele circula. Essas perdas são proporcionais à

As unidades derivadas do SI para carga elétrica, fluxo magnético e capacitância elétrica são, respectivamente:

Considere-se um capacitor de placas planas e paralelas, em que o meio dielétrico é o ar e que a distância entre as placas seja muito pequena em comparação às dimensões das placas, tal que a dispersão do campo nas bordas das placas possa ser desprezada. Nesse caso, é correto afirmar que o módulo do campo elétrico, no capacitor, varia de forma quadrática com a distância entre as placas, apresentando valor máximo no ponto equidistante entre as duas placas.

A permeabilidade relativa de materiais ferromagnéticos é muito menor que a unidade, ou seja, a suscetibilidade magnética do material deve ter valor muito pequeno e negativo.
