Questões de Concurso sobre Eletrônica de Potência

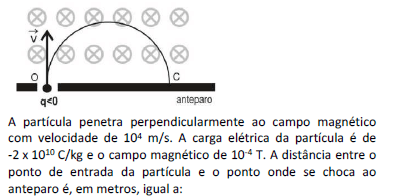

A figura abaixo apresenta uma partícula entrando em um espaço submetido a um campo magnético:

Nesse circuito, a lei de Kirchoff aplicada na malha mais à esquerda, na qual passa a corrente I₁, e que contêm a fonte E₁ e os resistores R₁ e R₂, é a seguinte: E₁ + R₁I₁ + R₂(I₁+I₂) = 0.

Considerando-se um valor padrão de resistência de 1,000 Ω, se um instrumento A obtém como medida 1,010 Ω e um instrumento B, 1,100 Ω, então A é mais exato que B.

O modelo de Thévenin equivalente ao circuito que se encontra à esquerda dos pontos A e B, ou seja, o circuito obtido pela retirada do resistor R₄ e da fonte E₂, é formado por uma fonte equivalente de Thévenin com tensão de 5 V em série com uma resistência equivalente de Thévenin de 4 kΩ.

Relativo aos circuitos de potência conhecidos como cicloconversores, avalie as sentenças a seguir, marcando (V) para Verdadeiro, ou (F) para Falso:

( ) No controle por ciclo integral, a tensão sobre a carga pode ser controlada por meio da variação no ângulo de disparo dos tiristores, dentro de cada semiciclo da tensão de entrada.

( ) O cicloconversor controla a tensão sobre a carga, produzindo uma frequência em geral mais baixa do que a frequência na entrada.

( ) Um cicloconversor do tipo trifásico para monofásico, construído por meio de SCRs, e que permita o controle completo do ângulo de disparo, necessita de um total de seis SCRs para ser construído.

( ) O método de controle de fase de um cicloconversor produz pouco ruído elétrico.

A sequência correta, de cima para baixo, é:

Um indutor L ideal está conectado a uma rede de corrente alternada, conforme apresentado na figura precedente. A tensão V aplicada ao circuito é de 230 V a uma com frequência f de 50 Hz. A potência reativa Q consumida pelo circuito é de 4.600 VAR. Assinale a opção que ilustra corretamente o diagrama fasorial que representa a tensão versus a corrente nesse circuito.

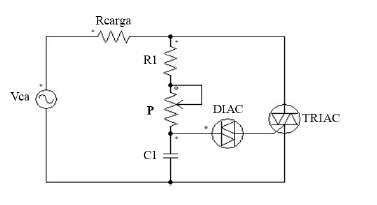

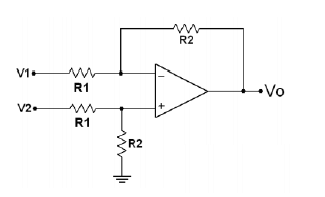

A respeito do circuito precedente e dos dispositivos nele contidos, assinale a opção correta.
