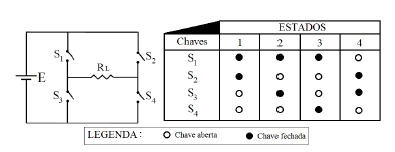

A figura a seguir apresenta um esquema elétrico, composto por uma fonte de tensão, um resistor e quatro chaves, e uma tabela com os possíveis estados das chaves. Este esquema permite converter uma tensão contínua em alternada na carga RL .

Imagem associada para resolução da questão

Para que haja essa conversão, os estados das chaves que devem ser repetidos continuamente são


A
1 e 2.

B
2 e 4.

C
2 e 3.

D
3 e 4.

E
3 e 1.

Considere o gráfico de Arrhenius da condutividade elétrica (σ) em função da temperatura (T) de um semicondutor tipo n:

Imagem associada para resolução da questão

Analisando o gráfico acima, conclui-se que na faixa de temperatura da


A
Região I predomina o comportamento extrínseco do semicondutor, devido ao elevado potencial dos portadores de carga do dopante, quando comparado com o potencial da banda de condução.

B
Região I predomina o efeito de saturação da condução, pois todos os portadores de carga introduzidos pelos dopantes estão na banda de condução, causando máxima capacidade de condução.

C
Região II predomina o comportamento isolante do semicondutor, pois o número de buracos se iguala ao número de elétrons, eliminando os portadores de cargas e aumentando a resistência superficial de fuga.

D
Região III predomina o comportamento extrínseco do semicondutor, pois os portadores de cargas dos dopantes atingem a banda de condução em temperaturas inferiores às requeridas pelos elétrons da banda de valência.

E
Região III predomina o comportamento intrínseco do semicondutor, pois todos os portadores de carga estão na banda de valência, aumentando lentamente a condutividade com a diminuição da temperatura.
O engenheiro de uma equipe de desenvolvimento de protótipos analisa a folha de dados de um transistor hipotético que possui potência nominal de 800 mW a uma temperatura de 25 oC. Sabendo-se que o fator de degradação do transistor é 10 mW/ oC, a potência máxima, em mW, que poderá ser fornecida pelo transistor quando opera sob uma temperatura de 40 oC, é

A
790.

B
650.

C
500.

D
450.

E
300.

Um equipamento elétrico trifásico de 50.000 VA possui fator de potência indutivo igual a 0,866. Deseja-se corrigir o fator de potência para que a potência reativa fique menor que 15 kVar.

Para que isso aconteça, o banco de capacitores – BC deve atender à seguinte desigualdade:


A
10 Var < BC < 40 Var.

B
10 Var < BC < 50 Var.

C
15 Var < BC < 40 Var.

D
15 Var < BC < 40 Var.

E
25 Var < BC < 40 Var.
O dispositivo de atua diante de diferença de corrente elétrica é denominado DR. Para um circuito terminal, esse dispositivo

A
limita a corrente elétrica a um valor muito baixo ao usuário.

B
protege o circuito diante de um curto-circuito fase-neutro.

C
limita o tempo de exposição ao choque do usuário.

D
protege os equipamentos diante de uma sobrecorrente.

E
limita a tensão de contato no usuário.
Um equipamento elétrico solicita 200 kW de potência ativa. A relação de reatância indutiva pela resistência (X/R) é igual a 30,5. A potência aparente, em kVA, solicitada por esse equipamento é de

A
200

B
300

C
400

D
200 x 30,5.

E

300 x 30,5.

A figura abaixo apresenta um circuito destinado à medição da resistência de R por meio da ddp Vab:

Imagem associada para resolução da questão

A expressão que determina o valor de R em função de Vab é:


A
(40 – 10Vab)/(Vab + 60)

B
(400 – 10Vab)/(Vab - 60)

C
(200 – 10Vab)/(Vab + 35)

D
(40 – 100Vab)/(Vab + 60)

E
(400 – 10Vab)/(Vab + 60)

A respeito dos conversores CA-CC, CA-CA e CC-CC, considere as afirmativas a seguir.

I. A tensão média de saída do conversor CC-CC é controlada pela variação do tempo de condução do transistor.

II. O conversor CA-CC converte uma tensão CA em CC, onde o controle da tensão CC é feito por meio da variação da tensão CA de entrada.

III. O conversor CA-CA permite a obtenção de uma tensão CA variável a partir de uma tensão CA fixa de entrada.

Está correto o que se afirma em


A
I, somente.

B
II, somente.

C
III, somente.

D
I e II, somente.

E
II e III, somente.
Os ensaios realizados nos transformadores permitem conhecer algumas de suas características. Dentre os ensaios realizados nos transformadores, aquele que permite determinar sua impedância longitudinal operando em condições nominais, é o ensaio

A
em vazio.

B
em curto circuito.

C
de relação de transformação.

D
de isolamento.

E
tensão versus corrente.

Em um capacitor de placas paralelas separadas por vácuo, a capacitância, que é igual a diferença de potencial entre as duas placas dividida pela carga armazenada no capacitor, diminuirá se o vácuo for substituído por uma substância cerâmica, pois a constante dielétrica do vácuo é a maior possível.


C

Certo


E

Errado

Caso ocorra um aumento de 5% no valor de RC, sem que haja grande mudança na polarização do circuito ou no parâmetro h¬fe, ocorrerá, em consequência, uma diminuição no ganho de tensão do amplificar.


C

Certo


E

Errado

Considerando-se uma barra metálica de comprimento L, área A, resistividade ρ e resistência R, se tanto o comprimento L quanto a área A dessa barra aumentarem em 10%, sem que haja mudança na resistividade, a resistência R dessa barra aumentará em 21%.


C

Certo


E

Errado

Analise a situação descrita a seguir, envolvendo medição de temperatura com TERMOPARES.


Para uma determinada temperatura T são conhecidas:


EAC: Força eletromotriz gerada pelo par A(+) e C(−).

ECB: Força eletromotriz gerada pelo par C(+) e B(−).


Neste caso:


1. A força eletromotriz gerada pelo par A e B será EAB = EAC + ECB

2. A força eletromotriz gerada pela ligação em série de EAC e ECB será (EAC+ ECB)/2.

3. A força eletromotriz gerada pela ligação em paralelo de EAC e ECB será (EAC + ECB)/2.

4. A força eletromotriz gerada pela ligação diferencial de EAC e ECB será EAC − ECB

5. Só é possível determinar força eletromotriz gerada pelo par A e B medindo-se diretamente a FEM do par EAB.


São CORRETAS as afirmativas:


A

1, 2 e 4.


B

1, 3 e 4.


C

2 e 3.


D

4 e 5.

O uso de retificadores controláveis como opção de fonte de alimentação tem como vantagem a utilização de elementos de filtragem na saída de pequeno valor e reduzido volume.

C
Certo

E
Errado
Pela forma como está conectado ao circuito, o medidor M3 consiste em um voltímetro, cuja indicação de tensão é de, aproximadamente, 6,7 V.

C
Certo

E
Errado
