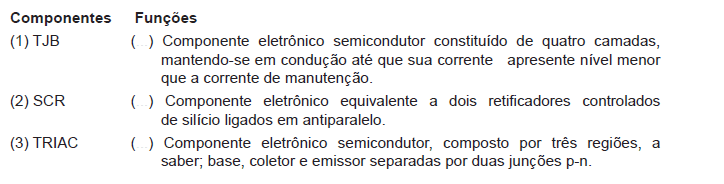

Associe as duas colunas relacionando os componentes de circuitos elétricos às suas respectivas funções.

A sequência correta dessa associação é

Analise as afirmativas a seguir.

I. A corrente alternada, ou CA (em inglês AC), é uma corrente elétrica cujas magnitude e direção variam ciclicamente.

II. A forma usual em um circuito de potência CA é senoidal, por ser a forma de transmissão de energia mais eficiente nas cidades.

III. A corrente alternada foi adaptada para transmissão de energia elétrica a longas distancias devido à vantagem de apresentar possibilidade de alteração de seus valores de tensão e corrente.

IV. Por meio de transformadores, podemos adequar os valores da tensão e corrente alternada com pouca perda de potência elétrica.

Está correto o que se afirma em:

Qualquer sinal de corrente ou de tensão, cuja forma de onda não seja senoidal, pode produzir componentes harmônicas que podem provocar danos na instalação elétrica em que está presente e/ou em seus componentes e aparelhos a ela conectados. Há vários efeitos provocados pelas harmônicas; sobre estes efeitos, analise as afirmações abaixo.

I. Devido ao “efeito skin”, à medida que a frequência do sinal de corrente aumenta (harmônicas), ela tende a circular pela periferia do condutor, o que significa uma diminuição da sua resistência elétrica e, consequentemente, das perdas por efeito Joule devido ao aumento da corrente.

II. Os sinais harmônicos podem apresentar correntes com alto fator de crista, o que pode fazer com que alguns dispositivos de proteção termomagnéticos e diferencias disparem.

III. Vibrações, acoplamentos, ferrorressonância e aumento da queda de tensão são algumas das consequências da alta distorção harmônica.

IV. Uma forma de lidar com a presença de harmônicas em uma instalação elétrica é a utilização de transformadores para confinar certas formas de harmônicas. Como exemplo, temos a utilização de transformadores com a ligação triângulo/estrela, que provocará o confinamento da terceira harmônica e suas múltiplas inteiras.

V. Para segregação de harmônicas de ordem 9 e 11, uma técnica recomendada é a utilização de um transformador isolador com duplo secundário onde se realiza um defasamento angular de 60 graus entre os enrolamentos.

Estão CORRETAS as afirmações

Um determinado consumidor de energia elétrica instalou no secundário do seu transformador um analisador de qualidade de energia durante um ciclo de medição. Foi levantado o espectro harmônico da fundamental ao 51º harmônico. Com esse espectro notou-se uma forte presença de componentes homopolares. Com base nestes dados pode-se concluir que

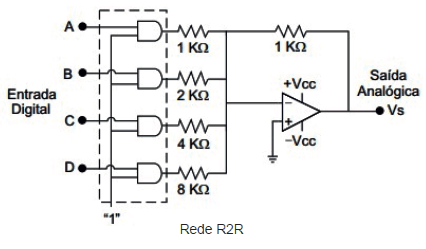

O circuito abaixo representa um conversor Digital- Analógico com chave seletora digital, qual é a expressão que representa a saída Vs:

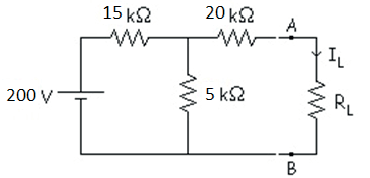

Utilize o Teorema de Thevenin e assinale a alternativa que apresenta o valor correto da tensão e da resistência para o circuito a seguir.

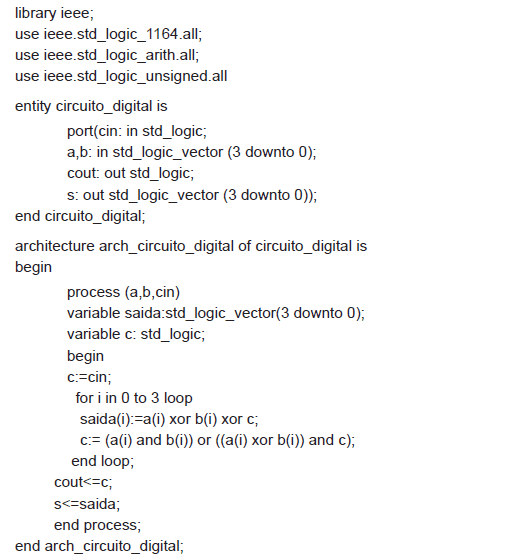

O código descrito em VHDL abaixo descreve um circuito digital.

Qual sua função?
