Um motor trifásico de 10 HP de potência mecânica opera na
potência máxima. A tensão de fase da fonte de alimentação
desse motor é de 100 V. O rendimento desse motor é de 0,8 e
fator de potência 0,5.
A corrente elétrica solicitada por esse motor e sua potência
aparente são, respectivamente, iguais a
(Dado: 1 HP = 746 W)
A
31,08 A e 9.325 VA.
B
93,25 A e 18.650 VA.
C
93,25 A e 18.650 VA.
D
62,17 A e 18.650 VA.
E
62,17 A e 9.325 VA.
O relé que atua diante da comparação da relação entre a tensão
e a corrente no ponto onde se encontra e o ponto da ocorrência
da falta é denominado de:
A
relé de distância;
B
relé falta de fase;
C
relé diferencial;
D
relé diferencial de sobrecorrente;
E
relé estático.
O esquema de aterramento de um projeto de instalação elétrica
de baixa tensão, que propicia maior continuidade de serviço e
facilita a manutenção preditiva, é o esquema
A
TN-C.
B
TN-S.
C
TN-C-S.
D
IT.
E
TT.
Em uma edificação, que ocupa uma área quadrada de 100 m2 no
terreno, existe um para raio do tipo Franklin com ângulo de
proteção de 45o.
Para que esse para raio proteja a edificação, a altura do captor,
em metros, em relação ao topo do prédio, deve ser de
A
B
C
5.
D
10.
E
15.
Um motor de indução trifásico foi submetido aos acionamentos de forma direta e por meio de uma chave estrela-triângulo.
Os conjugados de partida para essas situações foram CD e CE-T respectivamente. A razão CD / CE-T é igual a
A
1/3.
B
1/2.
C
1.
D
30,5.
E
3.
Uma subestação de 13,8 kV possui um transformador de 500 x 30,5 kVA. O TC para fins de proteção do disjuntor primário dessa subestação deve ter uma relação nominal de
Dados:
Corrente primária dos TC’s disponíveis: 25 A, 30 A, 35 A e 40 A. Corrente máxima no secundário do TC: 5 A.
A
3:1.
B
5:1.
C
8:1.
D
9:1.
E
12:1.
Em um sistema elétrico a tensão de pré-falta é igual a 0,8 p.u.. A
corrente de falta trifásica é igual a 10 kA em um setor onde a
corrente de base é igual a 20 kA. A impedância do equivalente de
Thèvenin de sequência positiva visto do ponto da falta, em p.u., é
igual a:
A
1,0;
B
1,6;
C
2,2;
D
3,0;
E
3,2.

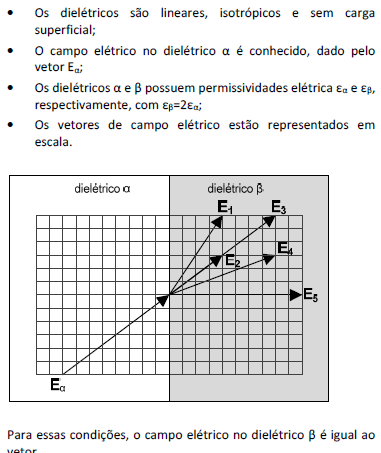

Considere o diagrama a seguir representativo do comportamento do campo elétrico na fronteira entre dois dielétricos, denominados dielétrico α e dielétrico β, os quais estão submetidos às seguintes condições de contorno:
A
E1.
B
E2
C
E3
D
E4
E
E5
Mensalmente, em uma caixa d’água de 50 metros de altura, são
bombeados 43.200 litros de água. A bomba utilizada para realizar
esse trabalho possui rendimento de 60 %. Essa bomba foi
substituída por outra de maior rendimento, o que permitiu uma
economia de 2.500 Wh de energia no mês.
Considerando a densidade da água igual a 1 e a aceleração da
gravidade de 10 m/s2, o rendimento da bomba substituta é de
A
65 %.
B
70 %.
C
75 %.
D
80 %.
E
85 %.
Para um sistema de malha aberta, analise as afirmativas a seguir.
I. A adição de um polo na sua função de transferência provoca o deslocamento do lugar das raízes para a direita.
II. A adição de um polo na sua função de transferência diminui a estabilidade relativa e aumenta o tempo de acomodação do sistema.
III. A adição de um zero na sua função de transferência aumenta a estabilidade relativa e aumenta o tempo de acomodação do sistema.
Está correto o que se afirma em
A
I, somente.
B
II, somente.
C
I e II, somente.
D
I e III, somente.
E
II e III, somente.
A essência da onda eletromagnética é a coexistência de dois
campos, o elétrico e o magnético, um gerando o outro,
paralelos entre si, enquanto a onda se propaga.
C
Certo
E
Errado
Analise as seguintes afirmativas sobre os TERMOPARES:
1. Para cada par termoelétrico existe um cabo de compensação/extensão correspondente.
2. Dois termopares podem ser interligados em paralelo para aumentar a confiabilidade da medição.
3. A inversão dos fios nos terminais do instrumento é o pior tipo de inversão porque, neste caso, o erro não será facilmente percebido.
4. A inserção de um terceiro condutor de material diferente em um par termoelétrico pode ou não alterar a f.e.m. gerada pelo par.
5. Dentro de sua faixa de utilização, a precisão do termopar não depende da temperatura.
São FALSAS as afirmativas:
A
1, 3 e 5
B
2, 4 e 5
C
3 e 4
D
3 e 5
O esquema IT médico deve conter um dispositivo que
supervisione a resistência de isolamento entre as fases e o terra.
C
Certo
E
Errado
O valor médio de Vb é igual a zero e seu valor eficaz é igual a 4 V.
C
Certo
E
Errado
A frequência de saída de um retificador trifásico controlado com
ponto médio conectado a uma rede de 60 Hz é de
A
60 Hz.
B
120 Hz.
C
180 Hz.
D
240 Hz.
E
360 Hz.
Se uma medição acusou uma componente de
corrente de terceira harmônica de 6 A e uma componente
de corrente de quinta harmônica de 2,5 A, para
uma corrente fundamental de 200 A, sendo as demais
componentes harmônicas de corrente desprezíveis, a
taxa de distorção harmônica (TDH) é:
A
1,46%.
B
3,25%.
C
4,25%.
D
6,5%.
E
32,5%.
Uma partícula eletrizada com carga elétrica positiva +q é lançada com velocidade v, na direção perpendicular ao campo magnético B, conforme ilustrado na figura precedente, em que o símbolo x representa um vetor afastando-se do observador. Assinale a opção que apresenta, respectivamente, a direção e o sentido da força magnética que age sobre tal partícula.
A
vertical / para baixo
B
vertical / para cima
C
horizontal / para direita
D
horizontal / para esquerda
E
vertical / para esquerda
É proibida a utilização de dispositivo diferencial-residual (DR) em sistemas de aplicações cirúrgicas.
C
Certo
E
Errado
Ao utilizar chaveamento de transistores para viabilizar a
transferência de potência para uma carga de forma
controlada, o transistor de potência apresenta os
estágios “ligado”, “desligado” e “transição”. O estágio
mais crítico, propenso a causar danos ao transistor, é o
intervalo de “transição”, em que o transistor vai de
“ligado” para “desligado e vice‐versa.
C
Certo
E
Errado
É função do chopper DC a conversão de tensão DC fixa
para variável, podendo ser aplicado no controle de
velocidade de motores DC.
C
Certo
E
Errado
