Questões de Concurso sobre Eletrônica de Potência

A função de transferência H(s)=V_o(s)/V_i(s), no domínio da transformada de Laplace, é representada pela expressão a seguir, em que R é um resistor e C um capacitor.

$H\left(s\right)=\frac{1}{1+sRC}$

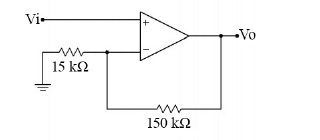

Considere que o amplificador operacional ilustrado na figura precedente seja ideal e esteja corretamente polarizado. Nesse caso, se for aplicada, na entrada, uma tensão senoidal Vi com 200 mV pico a pico, então, a tensão de saída Vo será igual a

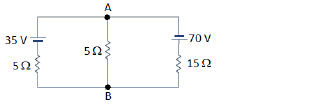

A figura abaixo apresenta um circuito composto por duas fontes de tensão e três resistores:

O potencial do ponto A em relação ao ponto B, em volts, é:

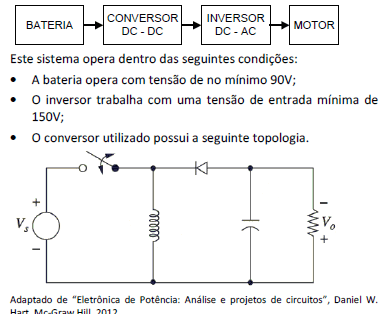

Um carro elétrico tem o seu sistema motor representado no diagrama a seguir.

O menor ciclo de trabalho em que o conversor deve operar, para que o motor funcione adequadamente, é

A figura a seguir apresenta um circuito composto por uma fonte de tensão, duas fontes de correntes e dois resistores.

A corrente de curto circuito, que circula entre os pontos A e B, em amperes, é

A figura abaixo apresenta um circuito de corrente contínua composto por duas fontes de tensão e sete resistores:

A corrente elétrica de curto-circuito na entrada de uma subestação industrial de 10kV de tensão de entrada, é de 1,0 x 3^0,5 kA. Essa subestação possui um único transformador de 1,2 MVA. A reatância reduzida do sistema, em p.u., é igual a

Dados: Potência de base: metade da potência do transformador.

Tensão de base: igual à tensão de entrada da subestação.

A precisão está relacionada ao menor intervalo que um instrumento consegue medir, ou seja, no caso de uma precisão de 8 bites seria de 1 parte em 2⁸.
