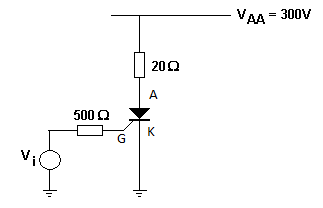

São aplicações típicas da eletrônica de potência:

1) alarmes

2) refrigeradores

3) carregadores de bateria

Está(ão) correta(s):


A

2, apenas.


B

2 e 3, apenas.


C

1 e 3, apenas


D

1 e 2, apenas.


E

1, 2 e 3.

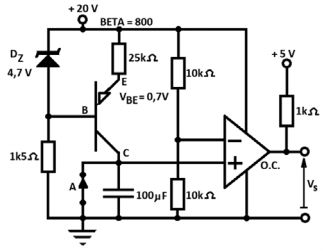

O circuito abaixo inicia com a chave A colocando o capacitor de 100µF em curto (Vc = 0V).


Imagem associada para resolução da questão


Desde a abertura da chave A, o tempo necessário para que o comparador de coletor aberto apresente 5V em sua saída é:



A

2,75 s.


B

6,25 s.


C

3,75 s.


D

4,75 s.

A figura a seguir representa um retificador de onda completa, utilizado para retificar a tensão alternada produzida pelo alternador de um automóvel.


Imagem associada para resolução da questão


Considerando o sinal de entrada em corrente alternada, é correto afirmar que:


A

os diodos D1 e D4 estão conduzindo durante o semiciclo positivo do sinal de entrada.


B

os diodos D1 e D3 estão conduzindo durante o semiciclo positivo do sinal de entrada.


C

os diodos D1 e D4 estão em corte durante o semiciclo negativo.


D

os diodos D3 e D4 estão em corte durante o semiciclo negativo.


E

os diodos D1 e D3 estão sempre conduzindo.

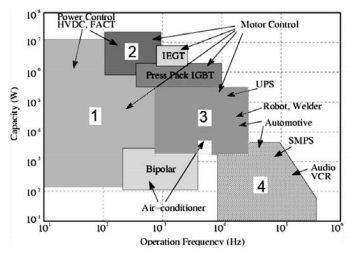

O diagrama, a seguir, representa um mapa de aplicações de semicondutores de potência como função dos níveis de potência e da frequência de comutação desses componentes. No diagrama, estão identificadas algumas das tecnologias dos dispositivos e também setores de aplicação.


Imagem associada para resolução da questão.

Fonte: Figura de domínio público


Levando-se em conta os dois parâmetros definidores, os campos assinalados pelos números 1, 2, 3 e 4 correspondem, respectivamente, aos dispositivos de potência:



A

SCR, MOSFET, GTO e IGBT.


B

SCR, GTO, IGBT e MOSFET.


C

GTO, IGBT, MOSFET e SCR.


D

IGBT, SCR, GTO e MOSFET.

Um transdutor converte sinais elétricos de baixa potência em sinais que possam ser enviados à distância para um instrumento receptor, normalmente afastado do ponto de medição.


C

Certo


E

Errado

A velocidade síncrona, em RPM, de um motor elétrico de indução de seis polos que trabalha na frequência de 60 Hz é de 450 RPM.

C
Certo

E
Errado
Ano: 2018
Prova: CESGRANRIO - Petrobras - Engenheiro de Equipamentos Júnior - Área Eletrônica - 2018

As termorresistências Pt100 estão muito presentes nas indústrias.

A vantagem de se utilizar o Pt100 é justificada pela(o)


A

alta precisão


B

baixa reprodutibilidade


C

temperatura limitada a 630 ºC


D

deterioração com excesso de temperatura


E

alto tempo de resposta

Sobre os efeitos de harmônicas nos componentes do sistema elétrico, analise as afirmativas abaixo:


1. A presença de harmônicas no fluxo magnético de motores pode implicar a existência de componentes de torque em oposição ao torque produzido pela componente fundamental, afetando assim o torque disponível.

2. Em transformadores, tem-se a ampliação dos efeitos de reatância de dispersão, uma vez que seu valor aumenta com a frequência, embora não se identifique um aumento nas perdas no ferro e no cobre devido à presença de harmônicas.

3. Pode haver níveis excessivos de tensão ou corrente em capacitores, devido à ocorrência de ressonâncias induzidas pelas harmônicas.

4. Os equipamentos voltados para aquecimento (carga resistiva) estão entre os mais sensíveis às distorções da forma de onda que alimentam tais equipamentos devido às harmônicas.


Assinale a alternativa que indica todas as afirmativas corretas.


A

São corretas apenas as afirmativas 1 e 2.


B

São corretas apenas as afirmativas 1 e 3.


C

São corretas apenas as afirmativas 2 e 3.


D

São corretas apenas as afirmativas 2 e 4.


E

São corretas apenas as afirmativas 3 e 4.

Selecione a alternativa que completa correta e respectivamente, as lacunas do texto a seguir:


Um ________ é um dispositivo cuja ________ será ________ apenas quando uma única combinação ________ estiver presente em suas ________.


A

codificador – saída – ativada – binária – entradas


B

codificador – saída – ativada – decimal – entradas


C

decodificador – saída – ativada – binária – entradas


D

decodificador – entrada – ativada – decimal – saídas

Os retificadores com comutação em alta frequência

A
não aceitam o acionamento por PWM.

B
têm componentes harmônicos de baixa frequência, mas de alta amplitude.

C
aumentam as distorções da corrente de linha.

D
podem ser construídos com dispositivos MOSFET.

E
apresentam corrente de linha defasada em quase 180 graus da tensão.
De acordo com o teorema de Fortescue, três fasores desequilibrados em um sistema trifásico podem ser descompostos em três componentes de sequência (positivo, negativo e zero). O fasor de sequência zero é composto por

A
três fasores iguais em módulo e em fase.

B
três fasores iguais em módulo, defasados de 120 graus, com sequência de fase oposta à dos fasores originais.

C
três fasores de módulos diferentes, defasados em 120 graus.

D
dois fasores iguais em módulo e um diferente, defasados de 120 graus, com sequência de fase oposta à dos fasores originais.

E
três fasores de módulos diferentes e em fase.
Em uma fonte chaveada, a dissipação no transistor que controla a corrente na carga é praticamente nula quando ele está conduzido.

C
Certo

E
Errado
Os transistores utilizados no circuito são do tipo depleção, não sendo necessária a aplicação de uma tensão na porta para que o canal seja formado.

C
Certo

E
Errado

Imagem associada para resolução da questão

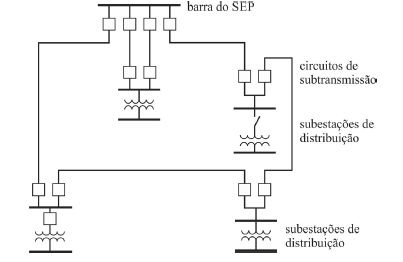

O sistema de subtransmissão é parte do sistema de distribuição entre os sistemas de transmissão e as subestações de distribuição. A maioria desses sistemas utiliza tensões de 69 kV a 138 kV. A figura precedente representa a topologia


A
em anel.

B
radial com recurso.

C
radial.

D
reticulada.

E
network.
