Questões de Concurso sobre Eletrônica de Potência
Disciplina
1
Assunto
3
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
1.278
questões
encontradas
20
Mais recentes
O dimensionamento de UPS deve ser realizado após o levantamento de informações do comportamento e características elétricas dos equipamentos do circuito. A carga total dos equipamentos, tensão de entrada, tensão de saída e autonomia desejada são informações importantes e indispensáveis para seleção. Considerando o dimensionamento de um UPS para circuitos industriais contendo motores de indução trifásicos, é correto afirmar:
A
A corrente máxima de pico e a autonomia necessária são dois dos principais parâmetros para o dimensionamento correto.
B
Não se aplicam UPS em circuitos industriais contendo motores de indução trifásicos, neste caso deve-se utilizar um gerador elétrico ao invés de UPS.
C
A tensão de saída deve ser igual a tensão de entrada.
D
Com o monitoramento da potência média consumida do circuito nos últimos meses é possível dimensionar o UPS para atender as necessidades.
E
Só é possível utilizar UPS com a utilização de inversores de frequência.
O conceito de dispositivos FACTS – Flexible Alternating Current Transmission System – foi cunhado no início da década de 1990 e busca categorizar as diversas soluções para melhoria do desempenho de sistemas de transmissão CA que empregam elementos da eletrônica de potência.
A respeito desse conceito e dos dispositivos nele contidos, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.
( ) O SVC é composto por um conversor fonte de tensão conectado em derivação (shunt), alimentado por um capacitor, cuja tensão de saída é controlada de forma que uma corrente reativa, necessária para regulação da tensão local, flua para a rede CA.
( ) O SSSC é um conversor fonte de tensão conectado em série com uma linha de transmissão. Esse dispositivo injeta uma tensão controlada em série que age como uma reatância variável, controlando o fluxo de potência e o nível de compensação da linha.
( ) Os dispositivos FACTS permitem um aumento da capacidade de transferência de potência em redes de transmissão, ao custo de uma menor margem de estabilidade do sistema elétrico.
( ) No sistema elétrico brasileiro não são empregados dispositivos FACTS em razão do custo desses equipamentos e da característica do SIN de emprego de longos corredores de transmissão para escoar geração distante das cargas.
As afirmativas são, na ordem apresentada, respectivamente,
A
F – F – V – V.
B
F – V – F – F.
C
V – V – F – V.
D
V – V – F – F.
E
V – F – V – V.
Sobre os circuitos conhecidos como retificadores de onda AC / DC, assinale a alternativa correta.
A
O fator de ripple de uma tensão é o percentual do valor eficaz da tensão de ripple (Vac) presente no nível de tensão continua do sinal (Vdc)
B
No retificador de meia onda a tensão média na carga vale ½.Vmax
C
O fator de ripple da meia onda vale 30o
D
O fator de transformação do circuito retificador é a relação entre a potência do transformador e a potência aparente na carga
A utilização de um inversor à meia velocidade em uma bomba faz que o consumo de energia aumente em 25% se comparado à ligação direta da bomba na rede elétrica.
C
Certo
E
Errado
O TRIAC (triodo de corrente alternada) funciona como uma associação em série de dois SCR (retificador controlado de silício) e pode conduzir nos dois sentidos de polarização.
C
Certo
E
Errado
Um sistema de automação possui um controlador de pressão que recebe informações do processo por meio de um transdutor de pressão com interface analógica no padrão 4-20mA. O transdutor tem faixa de pressão de operação entre 100 bar e 500 bar para os limites do sinal de saída. Por meio da interface homem-máquina do controlador, verifica-se que a corrente na malha desse transdutor de pressão é de 16,5 mA. Nessa condição, a pressão do processo é de
A
427,5 bar.
B
454,0 bar.
C
412,5 bar.
D
312,5 bar.
E
482,0 bar.
Um sistema eletrônico tem em sua saída um valor de sinal representado pela função f(t) = 4t3 −3t2 −2t + 4, onde t representa o tempo em segundos e f(t) o valor instantâneo do módulo deste sinal. Considerando que o valor da potência durante um intervalo de tempo deste sistema é medido pela área sob a curva f(t), assinale o valor do módulo da potência entre os instantes t = 1 e t = 2 segundos.
A
3
B
9
C
12
D
15
São efeitos das correntes harmônicas sobre motores de indução, causadas por inversores de frequência, EXCETO:
A
Perdas no enrolamento.
B
Redução no rendimento.
C
Elevação da temperatura.
D
Aumento do fator de serviço.
Um técnico foi chamado para fazer a instalação de um equipamento em um laboratório. Ao estudar o manual do equipamento, ele verificou que seria necessário uma fonte simétrica de + 12V para conexão aos terminais Vcc, GND e VEE do equipamento, para sua alimentação. No entanto, o laboratório só possuía fontes de corrente contínua com saída única de 12V em seus terminais VOUT e GND.
Assinale a alternativa que apresenta a solução encontrada pelo técnico para atender a recomendação do fabricante.
A
O problema não pode ser resolvido com a associação de fontes com saída única de tensão.
B
Com a associação série de 2 fontes de saída de 12V , onde o terminal VOUT da FONTE 1 foi conectado ao terminal VCC do equipamento; os terminais GND da FONTE 1 e GND da FONTE 2 foram conectados ao terminal GND do equipamento; e o terminal VOUT da FONTE 2 foi conectado ao terminal VEE do equipamento.
C
Com a associação série de 2 fontes de saída de 12V , onde o terminal GND da FONTE 1 foi conectado ao terminal VCC do equipamento; os terminais VOUT da FONTE 1 e VOUT da FONTE 2 foram conectados ao terminal GND do equipamento; e o terminal GND da FONTE 2 foi conectado ao terminal VEE do equipamento.
D
Com a associação série de 2 fontes de saída de 12V , onde o terminal VOUT da FONTE 1 foi conectado ao terminal VCC do equipamento; os terminais GND da FONTE 1 e VOUT da FONTE 2 foram conectados ao terminal GND do equipamento; e o terminal GND da FONTE 2 foi conectado ao terminal VEE do equipamento.

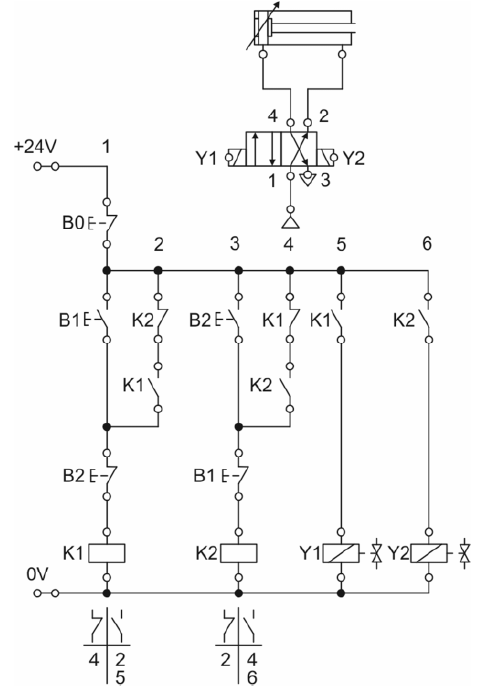

Observe o circuito eletropneumático a seguir:
Para o circuito eletropneumático acima é correto afirmar:
A
A válvula direcional utilizada é 3/2 vias.
B
Ao pressionar o botão B1, o atuador vai retornar e, ao pressionar o botão B2, o atuador vai avançar.
C
A válvula direcional utilizada é 5/2 vias.
D
São necessários 5 botões para elaborar a montagem do circuito.
E
Utilizando somente 2 relés com 2 contatos reversíveis, é possível elaborar a montagem para o funcionamento do circuito.
Ano:
2022
Prova:
FGV - SEMSA - Especialista em Saúde - Área: Engenheiro Eletricista - 2022
O SCR é um componente utilizado em eletrônica de potência para realizar chaveamento, podendo ser disparado por várias formas.
A respeito das possibilidades de disparo do SCR, considere as afirmativas abaixo.
I. A sobretensão entre anodo e cátodo do SCR é um tipo de disparo muito utilizado em circuitos de chaveamento ON-OFF.
II. O sobreaquecimento pode causar um disparo indesejável no SCR, sendo necessário controlar a temperatura na operação.
III. O SCR, para alguns tipos, pode ter a incidência de luz como elemento de disparo.
É correto somente o que se apresenta em
A
I.
B
II.
C
III.
D
I e II.
E
II e III.
O dispositivo eletromagnético que liga e desliga um circuito elétrico com cargas maiores, usado preferencialmente para comandos elétricos automáticos a distância, é conhecido como:
A
Relé.
B
Contator.
C
Conector.
D
Disjuntor.
E
Interruptor.
Contatores são dispositivos que permitem o acionamento de cargas que exigem elevadas correntes, como motores trifásicos e resistências industriais, por exemplo.
Analise as afirmativas abaixo com relação aos contatores em condições normais de operação.
- São dispositivos eletromecânicos que permitem o comando de um circuito a distância.
- São chaves de operação somente manual.
- São como semicondutores, podem controlar o nível de corrente da aplicação.
- Possuem contatos auxiliares para comando, sinalização e outras funções.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 1 e 3.
C
São corretas apenas as afirmativas 1 e 4.
D
São corretas apenas as afirmativas 2 e 3.
E
São corretas apenas as afirmativas 2 e 4.
Assinale a alternativa correta sobre o acionamento de motores trifásicos de indução utilizando a técnica de partida estrela-triângulo.
A
O circuito de potência é composto somente por dois contatores; um deles realiza a ligação estrela e outro a ligação triângulo.
B
Na ligação estrela ocorre uma redução da corrente no motor para um terço em relação a corrente em triângulo.
C
É necessário que os motores tenham, no mínimo, nove terminais acessíveis para realização da ligação.
D
Motores aplicáveis devem trabalhar com dupla tensão, onde a relação das tensões é o dobro, por exemplo, 220/440 V.
E
Quando um enrolamento é conectado em estrela, a tensão sobre ele é maior do que em triângulo.
A função da resistência de frenagem, em um inversor de frequência, é aumentar o fator de potência da carga ativada por ele.
C
Certo
E
Errado
Os sensores Pt-100 são termoresistências feitas de platina que variam o valor da resistência elétrica conforme sua temperatura se altera. Esses sensores têm sido muito utilizados para medir a temperatura em processos laboratoriais e industriais, e seu sucesso se deve a sua boa precisão, repetibilidade e estabilidade. Desse modo, considere para um determinado Pt-100 a seguinte relação:
R(T) = R0 (1+αT)
Onde R(T) é a resistência (Ω) do sensor quando submetido a uma temperatura T (ºC), R0 = 100Ω, e α = 0,00392Ω/ºC.
Assinale a seguir a alternativa CORRETA:
A
Em comparação ao Pt-100, os termistores apresentam a grande vantagem de ter uma curva Resistência versus Temperatura mais linear.
B
O Pt-100 é um resistor de platina que, quando submetido a uma temperatura de 0ºC, assume uma resistência de 1kΩ.
C
A 150°C o Pt-100 apresenta uma resistência de aproximadamente 328Ω.
D
Se um Pt-100 apresenta uma resistência de aproximadamente 250Ω, então sua temperatura deve estar em torno de 382°C.

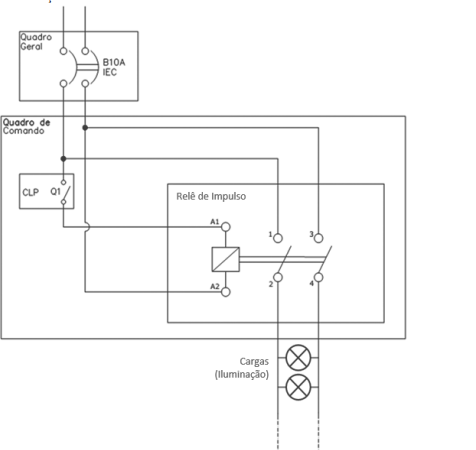

Admitindo o circuito a seguir, ao acionarmos o contato Q1 do CLP numa ação pulsada (fecha e abre na sequência), repetindo a operação diversas vezes, com intervalo de 5 minutos entre os pulsos, o que ocorrerá no circuito de iluminação?
Fonte: IFSP, 2022.
A
A iluminação irá acender quando o contato do CLP fechar e irá apagar quando o contato abrir, repetindo o processo a cada 5 minutos.
B
A iluminação irá acender instantaneamente após o fechamento do contato do CLP e irá apagar após alguns minutos da abertura do contato, devido ao tempo para desmagnetização da bobina do Relê de Impulso, repetindo o processo a cada 5 minutos.
C
A iluminação irá acender após o fechamento do contato do CLP e ficará acesa por 5 minutos, independente da abertura do contato. No próximo pulso do contato do CLP, a iluminação irá se apagar e permanecerá apagada por mais 5 minutos, repetindo o ciclo.
D
iluminação irá acender após alguns minutos do fechamento do contato do CLP, devido à magnetização da bobina do Relê de Impulso, e irá apagar instantaneamente após a abertura do contato, repetindo o processo a cada 5 minutos.
O disjuntor é um elemento indispensável para a operação de sistemas elétricos de potência, sobretudo na proteção de sistemas elétricos.
Para uma operação confiável, esse equipamento deve ser dimensionado para suportar as solicitações relacionadas a fenômenos eletromagnéticos inerentes à sua operação.
Nesse contexto, a tensão de restabelecimento transitória referese
A
à distorção do sinal de tensão encontrado nos terminais de um disjuntor após fechamento do circuito, devido ao carregamento da indutância interna do disjuntor.
B
à tensão entre os terminais do disjuntor durante a abertura do circuito, cujo perfil deve ser suportado pelo seu dielétrico para que ocorra efetivamente a extinção da corrente.
C
ao nível de isolamento mínimo necessário para que uma tensão oriunda de um surto atmosférico não degrade permanentemente seu isolamento.
D
ao nível de isolamento mínimo necessário para que uma tensão oriunda de um surto de manobra não degrade permanentemente sua câmara de extinção.
E
à tensão máxima que o disjuntor suporta entre seus terminais, enquanto estes estão abertos, até o limiar de ocorrer um arco elétrico reverso sustentado.
A figura acima mostra uma unidade de alimentação ininterrupta (UPS) estática, que alimenta uma carga em corrente alternada.
Da análise da figura, pode-se afirmar que o componente identificado com o X é o(a):
A
inversor;
B
capacitor;
C
retificador;
D
banco de baterias;
E
chave estática.
Uma aplicação típica de inversores de frequência é o
A
controle de torque em motores CC.
B
controle de velocidade em motores CA.
C
controle de torque em motores CA e CC.
D
controle de velocidade em motores CA e CC.
E
controle de velocidade em motores de passo.
