Questões de Concurso sobre Eletrônica de Potência

O transistor bipolar de porta isolada (IGBT) utiliza a característica de alta impedância de entrada do MOSFET.

Eletrônica de potência é um ramo da engenharia elétrica que lida com o controle e a conversão eficiente de energia elétrica de uma forma para outra. Sobre a eletrônica de potência, é incorreto afirmar que

Em condição de bloqueio direto, o tiristor do tipo SCR (retificador controlado de silício), devido ao fato de possuir quatro camadas semicondutoras, apresenta, em sua operação, alta rejeição à influência da taxa de variação da tensão no tempo entre os terminais de anodo e catodo.

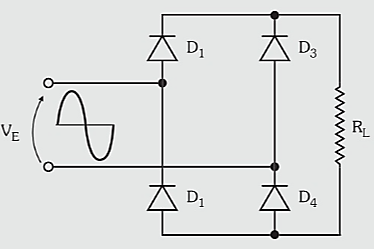

Avalie o circuito.

Dados: Diodos IFMáx = 5,0 A / VRMáx = 1.000 V / VE = 220 Vac

Com base no circuito, assinale a alternativa que apresenta a máxima potência contínua que pode ser extraída da ponte.

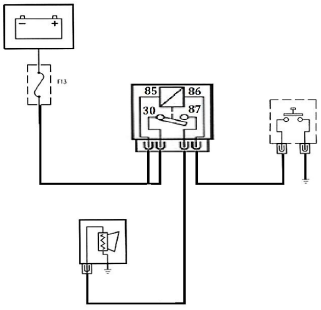

Considere o esquema elétrico a seguir:

Sobre o esquema elétrico, é CORRETO afirmar que:

Para o dimensionamento dos dissipadores de calor para componentes eletrônicos, há um fenômeno de dissipação cuja energia é transportada por ondas eletromagnéticas e que leva em conta a constante de Boltzmann, a emissividade, a temperatura de superfície e a temperatura do ar.

Esse é o fenômeno de dissipação por

A respeito de conversores e inversores de frequência, analise as afirmativas a seguir.

1) Os conversores podem ser utilizados para converter energia de recursos naturais e renováveis, como o sol, o vento ou as marés, para injetá-la na rede elétrica ou para uso local.

2) Os conversores de frequência também são conhecidos por outros nomes, como conversores de velocidade ajustável, conversores de frequência variável, conversores de frequência de velocidade variável, inversores de frequência, inversores e conversores de potência.

3) Com a utilização de um inversor de frequência, o motor pode trabalhar com frequências diferentes da fornecida pela rede, o que possibilita o motor trabalhar em diferentes velocidades, sem a necessidade do uso de polias e redutores.

4) Os inversores de frequência têm custo inicial relativamente baixo e, por serem constituídos de componentes elétricos simples, são de fácil manutenção.

Estão corretas, apenas:

Considerando o diodo ideal, o valor de pico da corrente na carga 𝑅_𝐿 é, aproximadamente,

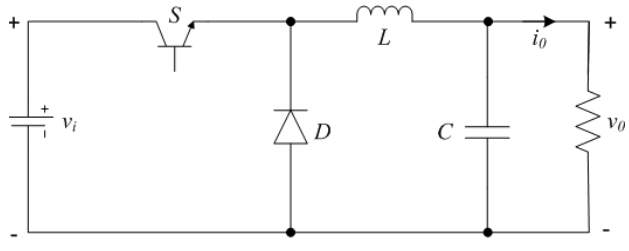

A imagem a seguir mostra um dos diversos tipos de conversores utilizados em eletrônica de potência.

A principal característica do conversor mostrado na figura é

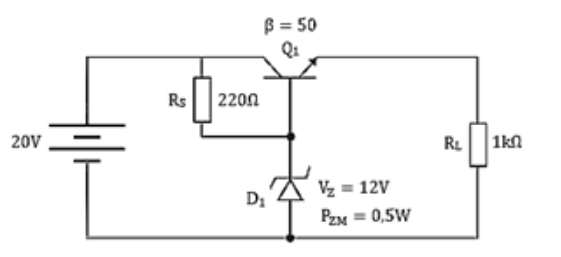

O circuito da figura abaixo refere-se a um regulador de tensão CC série que utiliza um diodo Zener como referência e um transistor para controlar a corrente de carga RL.

Considere que:

I- A tensão base do transitor (Vbe) é 0,7V;

II- A tensão Zener do diodo (VZ) é igual a 12V.

A tensão disponível na carga (RL) é

Quais os principais fatores considerados no dimensionamento de um dissipador de calor para componentes eletrônicos?

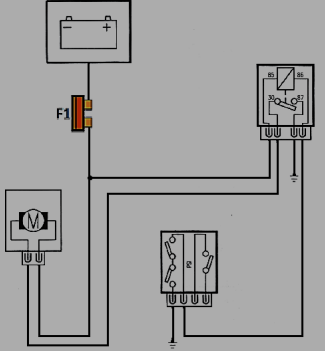

Analise o esquema elétrico a seguir:

Considerando a imagem e sua análise, é CORRETO afirmar que:

Assinale a alternativa correta com relação ao circuito apresentado.

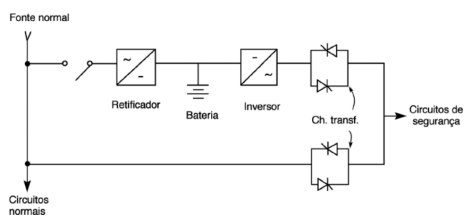

Seja o circuito de segurança mostrado na figura abaixo:

Fonte: Instalações elétricas / Hélio Creder ; Rio de Janeiro : LTC, 2022.

Assinale a alternativa correta em relação ao circuito apresentado.

Os sensores de presença, também conhecidos como interruptores automáticos de presença, tem como principal atribuição acender a iluminação quando detectado algum movimento e apagar essa iluminação após o tempo regulado. Esses sensores podem ser classificados tanto em razão de sua instalação, sendo embutidos ou aparentes, como em razão do seu funcionamento, que depende da tecnologia utilizada. Assinale a descrição correspondente à tecnologia PIR/RIP ou IVP (raios infravermelhos passivos):

A figura a seguir representa um retificador.

Tal retificador é do tipo:

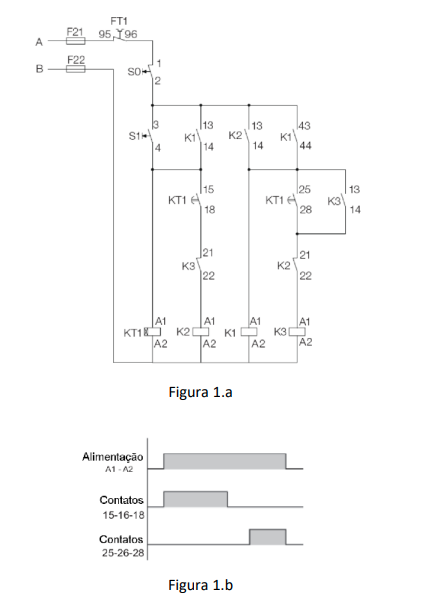

Na figura abaixo são dados um circuito de comando e comportamento de seu temporizador KT1

Analise as seguintes afirmativas.

I. O Contato 21-22 de K3 tem a função de intertravamento elétrico.

II. O Contato 13-14 de K1 tem a função de temporização.

III. A sequência de acionamento dos contatores será: K1-K2-K3.

IV. O Contato 13-14 de K1 tem a função de intertravamento mecânico.

V. A sequência de acionamento dos contatores será: K2-K1-K3.

VI. O Contato 21-22 de K3 tem a função de selo.

São corretas a(s) afirmativa(s):

Uma carga precisa ser alimentada por um regulador de tensão que permita que a tensão de saída possa ser maior ou menor que a tensão de entrada. Esse regulador tem como característica a inversão da polaridade da tensão de saída em relação a entrada. Armazena a energia proveniente da fonte e que é entregue à carga em um indutor.

O regulador de tensão descrito por tais premissas é o

Um projetista precisa de uma chave bidirecional controlada por gatilhamento em seu circuito. Devido as altas potências envolvidas, optou por um tiristor.

Qual a melhor chave para essa função?

Um sistema automatizado de controle de temperatura tem elementos analógicos e digitais envolvidos. Para que o sistema mantenha a temperatura controlada, qual sequência ilustra o correto monitoramento e controle do processo?
