Sobre os inversores de frequência aplicados em motores de indução trifásicos, é correto afirmar que:

Observe o circuito eletropneumático apresentado na figura abaixo:

Assinale a alternativa correta em relação ao circuito apresentado.

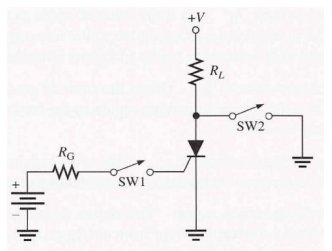

Na Figura 8, o SCR está inicialmente inativo e as chaves SW1 e SW2 estão abertas. Para fins de melhor compreensão, os valores de RL e RG bem como as fontes de tensão estão corretamente dimensionadas para o pleno funcionamento do circuito. Com base no assunto, analise as assertivas a seguir e assinale a alternativa correta.

Figura 8

I. O componente SCR, mesmo polarizado diretamente, somente entrará em condução quando a chave SW2 for fechada.

II. O componente SCR, mesmo polarizado diretamente, somente entrará em condução quando a chave SW1 for fechada.

III. Uma vez estando em condução, a chave SW1 poderá ser aberta, que o SCR continuará em condução.

IV. Uma vez estando em condução, somente fechando a chave SW2 para interromper a condução do SCR.

Os sensores transdutores são aqueles capazes de medir grandezas físicas. Sobre esses tipos de sensores, é INCORRETO afirmar que:

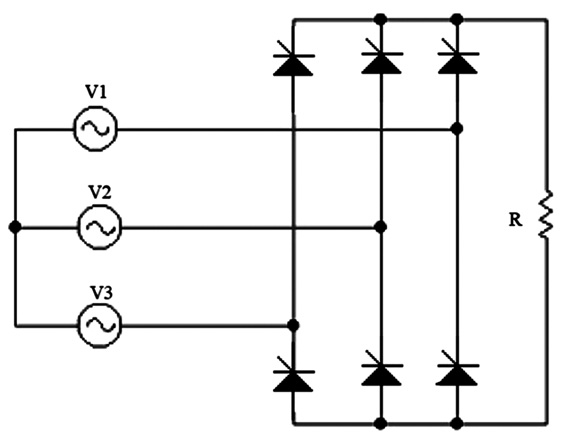

A seguir, é apresentado um circuito retificador trifásico de meia onda ligado a uma carga resistiva.

Fonte: PROGESP (2023) RESET

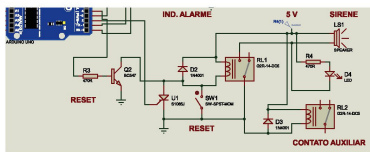

Analisando o circuito do sistema de alarme proposto acima, assinale o item ERRADO em relação ao funcionamento do circuito.

A validação da montagem de sistemas eletrônicos visa garantir a qualidade e a confiabilidade dos sistemas. Entre procedimentos realizados para a validação da montagem pode-se destacar:

Um inversor de frequência com controle do tipo V/f constante aciona um motor de indução trifásico de 5 CV, 220 V, 4 polos, 60 Hz. Considerando o inversor corretamente parametrizado com os dados do motor, e com valores de frequência máxima igual a 90 Hz e frequência mínima igual a 10 Hz, é correto afirmar que os valores de tensão eficaz aplicada ao motor quando a frequência de acionamento está ajustada para 15 Hz e 75 Hz são, respectivamente:

Suponha um circuito retificador de onda completa em ponte, alimentado por uma fonte de tensão cujo valor eficaz é de 220 V e frequência de 60 Hz. Assinale a opção que apresenta a frequência do sinal observado na saída do retificador.

Uma fonte trifásica equilibrada está fornecendo 30 kVA, com um fator de potência de 0,8 atrasado, a duas cargas ligadas em paralelo, equilibradas, conectadas em estrela (Y). A impedância da linha de distribuição que liga a fonte às cargas é desprezível. A carga 1 absorve 15 kW e 6 kVAr. Determine o módulo da impedância por fase da carga 2 considerando a tensão de linha nas cargas como sendo 220√3 V (valor eficaz). Considere: cos(36,87^o) = 0,8 e sen(36,87^o) = 0,6.

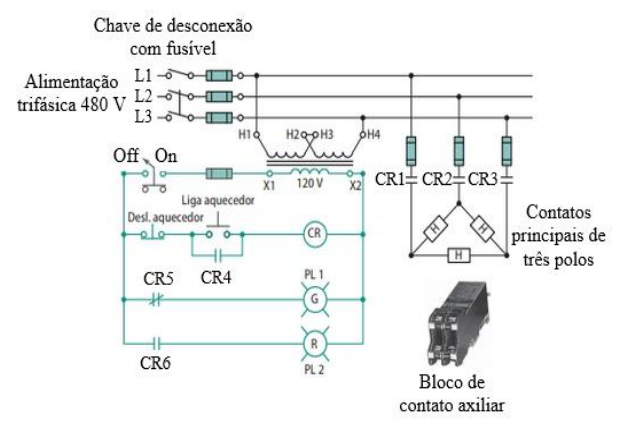

Interprete o circuito de aquecimento controlado por um contator magnético, conforme figura a seguir:

É incorreto afirmar que:

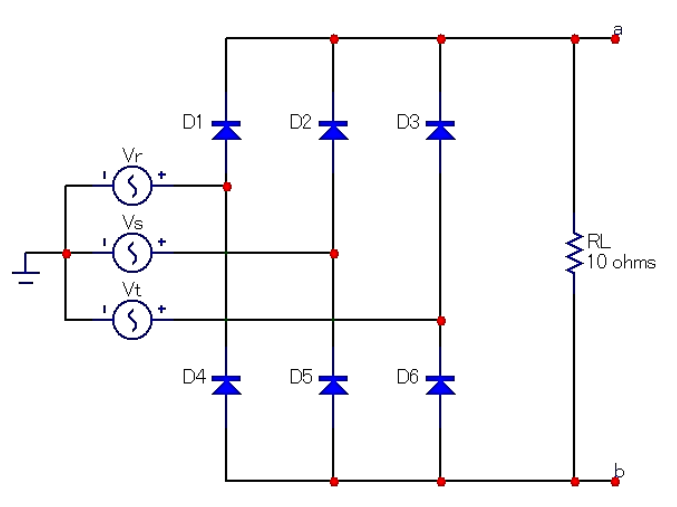

A ponte de Graetz é uma das estruturas mais empregadas em eletrônica de potência para retificação trifásica. O circuito abaixo mostra uma ponte de Graetz alimentada por uma tensão trifásica de 380 V_rms / 60 Hz, cujas tensões de fase Vr, Vs e Vt possuem amplitude de 220 V_rms. Analisar os itens abaixo em relação ao funcionamento da ponte de Graetz, considerando-se os componentes do circuito ideais:

I. Cada diodo do circuito conduz durante um intervalo igual a 120°.

II. A frequência da componente fundamental da tensão na carga RL (Vab) é igual a três vezes o valor da frequência da fonte de alimentação trifásica.

III. Existem sempre dois diodos em condução para qualquer instante de tempo.

Está(ão) CORRETO(S):

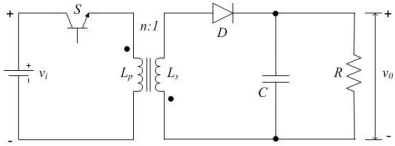

A figura a seguir representa um conversor dc-dc com entrada V_i e saída V_o.

O tipo de conversor mostrado na figura é denominado de conversor

Um sistema de medição de temperatura industrial emprega um transdutor do tipo PT100 associado a um transmissor com saída em tensão, de 0 a 10 V. A faixa de operação deste sistema é de -80 °C a +320 °C.Se a tensão medida na saída do transmissor é de 6,75 V, a temperatura no ponto de medição é de:

Um transdutor de pressão possui faixa de medição entre 80 kgf/cm² e 200 kgf/cm², é associado a um transmissor com saída em corrente de 4 a 20 mA. Se a corrente circulante na malha de alimentação desse transdutor é de 12,5 mA, a pressão medida é de

Sensores do tipo transdutores são utilizados para medição das variações físicas. Dentre esses tipos de sensores, temos o Transdutor Linear Variável (LVDT), que é um utilizado para medir diretamente:

Conversores duais trifásicos são bastante utilizados na operação em quatro quadrantes de potência e na interconexão de sistemas assíncronos em que os conversores são conectados back-to-back e poderão alterar sua operação entre retificador e inversor, permitindo fluxo bidirecional de potência.

A principal característica de operação dessa conexão é:

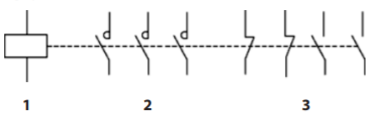

Na figura abaixo são mostrados os terminais de ligação de um contator.

Assinale a alternativa com a correta nomenclatura dos terminais 1, 2 e 3, respectivamente.

A transmissão em corrente contínua é atualmente uma tecnologia consolidada, e as técnicas de controle utilizadas nas conversoras, um assunto bastante estudado. A figura a seguir ilustra o modelo simplificado de um elo de corrente contínua.

Considerando esse modelo e as relações entre as grandezas das conversoras, analise os itens a seguir.

I. A corrente no elo é dada pela expressão, 𝐼_𝑑 = $\frac{V_{dr}-V_{di}}{R}$ onde 𝑉_𝑑𝑟 e 𝑉_𝑑𝑖 são as tensões no retificador e inversor, respectivamente, e 𝑅 é a resistência da linha de transmissão.

II. A corrente 𝐼_𝑑 pode ser controlada alterando-se o ângulo de disparo 𝛼 no retificador ou o ângulo de extinção 𝛾 no inversor. No entanto, essas ações de controle são lentas se comparadas com a atuação na tensão CA, por meio dos taps dos transformadores das conversoras.

III. O aumento dos ângulos 𝛼 e 𝛾 implicam numa operação com fator de potência mais baixo e maior consumo de potência reativa nas conversoras.

IV. A operação do elo com valores de ângulos 𝛼 e 𝛾 muito pequenos podem expor as conversoras a falhas de comutação, principalmente no lado do inversor.

Está correto o que se afirma em

Sobre um sistema de controle de potência que opera com SCR, considere:

-

I. Tem quatro terminais, sendo: catodo, anodo, gate 1 e gate 2.

II. É usado em sistemas de corrente alternada e, em função da polarização do terminal gate, ele pode conduzir corrente de anodo para catodo ou de catodo para anodo.

III. É usado em sistemas de corrente alternada e, em função do instante do disparo pelo terminal gate, ele opera como um retificador controlado.

-

Está correto o que se afirma APENAS em
