Questões de Concurso sobre Eletrônica de Potência

o componente A é um dispositivo semicondutor unidirecional, utilizado apenas em corrente contínua.

o componente A pode receber apenas pulsos positivos para entrar em condução.

o componente B é destinado a operar apenas em corrente contínua.

o componente B é utilizado para disparar o componente A, por apresentar tensão fixa de condução, que leva a maior precisão no ângulo de disparo.

os componentes A e B estão configurados de forma que as tensões dos pontos 1 e 3 possam ser somadas, sendo a soma colocada no ponto 2.

Um soft-starter é um dispositivo eletrônico responsável pela partida gradual de motores síncronos ou assíncronos. O dispositivo aplica uma quantidade ajustável de tensão elétrica alternada ao motor, através do controle do disparo de tiristores, sem a variação da frequência de alimentação do motor.

Um soft-starter é um dispositivo eletrônico capaz de sintetizar um sinal de saída de tensões trifásicas, alternadas, de amplitude e frequência variáveis, aplicáveis na partida de motores síncronos ou assíncronos a partir de uma fonte de tensão contínua.

Um conversor de frequência é responsável pela partida gradual de motores síncronos e assíncronos, mediante a modulação da frequência das tensões aplicadas ao motor, sem a variação de sua amplitude. Após a partida do motor, o conversor deve ser desativado, e a carga pode ser ligada diretamente à rede elétrica.

Um conversor de frequência de dois quadrantes pode fazer um motor elétrico, síncrono ou assíncrono, operar em apenas um sentido de rotação.

Um soft-starter pode ser utilizado para alimentar a armadura de um motor de corrente contínua, com enrolamento de campo independente, para controle de sua velocidade e torque.

160 kVA.

160 kW.

250 kVA.

250 kW.

312,5 kVA.

é de 100 Ω, e a potência nela dissipada não pode ser calculada, pois V1 não foi fornecido.

é de 200 Ω, e a potência nela dissipada é de 0,125 W.

é maior do que 100 Ω, e a potência nela dissipada é de 125 W.

é menor do que 200 Ω, e a potência nela dissipada não pode ser calculada, pois V1 e V2 não foram fornecidos.

está entre 50 Ω e 300 Ω, e a potência nela dissipada não pode ser calculada, pois ou V1 ou V2 teria que ser fornecido.

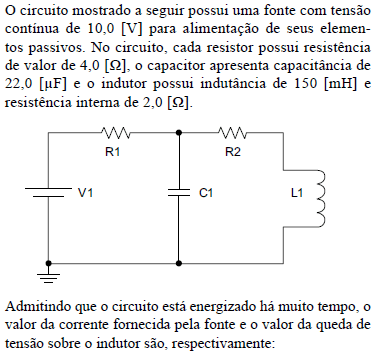

1,00 [A] e 2,00 [V].

0,00 [A] e 10,0 [V].

1,00 [A] e 0,00 [V].

1,25 [A] e 0,00 [V].

2,50 [A] e 7,50 [V].

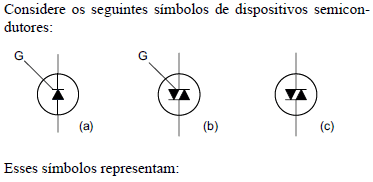

(a) diodo bilateral, (b) SCR e (c) varicap.

(a) diodo Schottky, (b) DIAC e (c) diodo túnel.

(a) SCR, (b) TRIAC e (c) DIAC.

(a) TRIAC, (b) diodo Schottky e (c) diodo Zener.

(a) diodo bilateral, (b) varicap e (c) SCR.

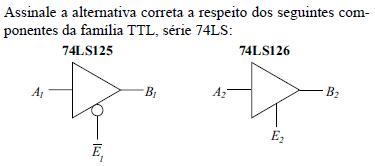

Se E₂ = 0, então B₂ = A₂.

Se E₂ = 1, então B₂ = alta impedância.

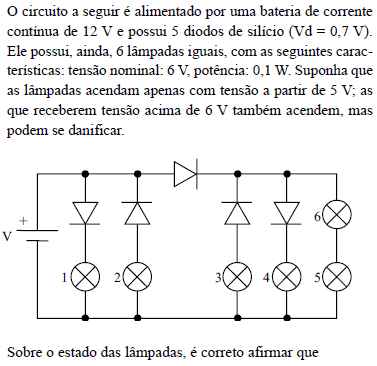

a lâmpada 1 acende com risco de dano, enquanto que as lâmpadas 4 e 5 acendem sem risco.

a lâmpada 3 acende com risco de dano, pois é alimentada com 10,6 V.

a lâmpada 5 acende, pois é alimentada com 5,65 V.

apenas as lâmpadas 5 e 6 não acendem.

todas as lâmpadas são alimentadas com mais de 6 V.

0 ¡Ü V1 < 2.

2 ¡Ü V1 < 4.

4 ¡Ü V1 < 6.

6 ¡Ü V1 < 8.

8 ¡Ü V1 ¡Ü 10.

Sua banda proibida tem largura grande o suficiente para impedir o acesso entre a banda de valência e a banda de condução.

Sua banda proibida é estreita o suficiente para que haja o acesso entre a banda de valência e a banda de condução.

Não possui banda proibida, pois não suporta temperaturas superiores a 40 ºC.

Não possui banda de valência, pois os elétrons livres ficam todos concentrados na banda proibida.

Não possui banda de condução, tendo em vista que não possui elétrons em sua composição.

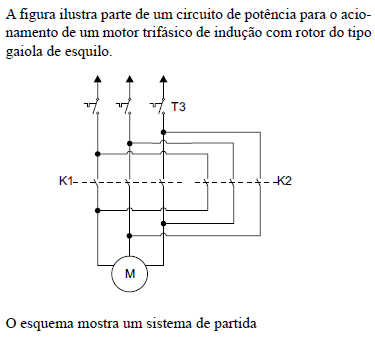

direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. T3 é um temporizador usado para controlar o tempo de partida do sistema.

de um motor por inversão de frequência, com o acionamento rápido das chaves K1 e K2, comandadas por um dispositivo eletrônico de controle central T3.

direta do motor, com possibilidade de acionamento em ambos os sentidos de rotação, mediante o fechamento dos contatos K1 ou dos contatos K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

direta do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento dos contatos K1. Os contatos K2 são utilizados para frenagem do motor. T3 é um temporizador usado para controlar o tempo de partida e parada do sistema.

controlada do motor, com acionamento em apenas um sentido de rotação, mediante o fechamento simultâneo dos contatos K1 e K2. O dispositivo T3 é um sensor térmico para desligamento da alimentação, caso ocorra sobrecarga do sistema.

fios e cabos de alumínio e cobre podem ser usados em instalações elétricas de baixa tensão, conforme a ABNT NBR 5410, por serem materiais de alta condutividade, baixa capacidade de oxidação e por permitirem emendas simples.

terminais do tipo agulha ou pino tubular podem ser “crimpados” a condutores de cobre ou alumínio para conferir às terminações desses fios e cabos uma alta resistência de contato com outras superfícies condutoras.

fios ou cabos condutores de alumínio são proibidos para uso em instalações elétricas de baixa tensão residenciais, segundo a ABNT NBR 5410, devido à fácil oxidação do alumínio que, nas emendas entre condutores, pode criar pontos com resistências de contato elevadas.

soldas com ligas de estanho de baixo ponto de fusão podem ser facilmente utilizadas para a solda e emenda de dois condutores de alumínio, conferindo alta resistência mecânica e alta resistividade à condução de corrente elétrica no ponto de conexão dos condutores.

a utilização de solda com ligas de estanho para emendas e conexões elétricas em condutores de cobre não é recomendada, uma vez que o cobre e o estanho não se combinam e resultam em uma conexão com alta resistência de contato, sujeita à oxidação.

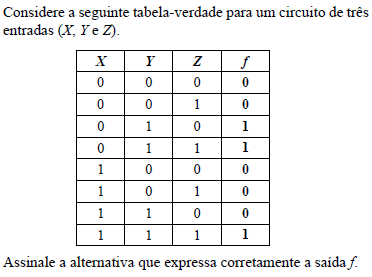

YZ + XYZ

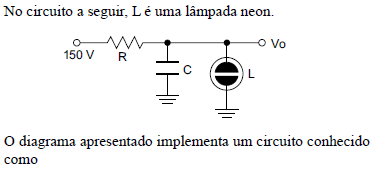

Gerador de Onda Quadrada.

Gerador Senoidal.

Multivibrador Astável.

Oscilador de Relaxação.

Oscilador Hartley.
