Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014
Os Motores CC isto é, motores alimentados com tensão contínua, são usados se desejamos:
A
uma variação fina da velocidade de rotação
B
um maior torque
C
maior velocidade de rotação
D
menor corrente de partida
E
corrigir o fator de potência
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014
O Fator de Potência (FP) é o cosseno do ângulo entre os fasores correspondentes à potência total e a potência ativa, consumida por uma instalação elétrica. O Fator de Potência deve ser o mais próximo de “1”. Uma resolução da Anatel dá, como o limite máximo de uma instalação, um Fator de Potência de 0, 92. Se o FP for menor que 0,92 será cobrado um acréscimo na conta do consumidor de energia elétrica e, assim, há, nesse caso, a necessidade da correção do FP. Se desejamos aumentar o FP de um motor elétrico devemos colocar um:
A
banco de capacitores em paralelo com o motor.
B
banco de indutores em paralelo com o motor.
C
circuito LC em paralelo com o motor.
D
banco de indutores em série com o motor.
E
circuito LC em série com o motor.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

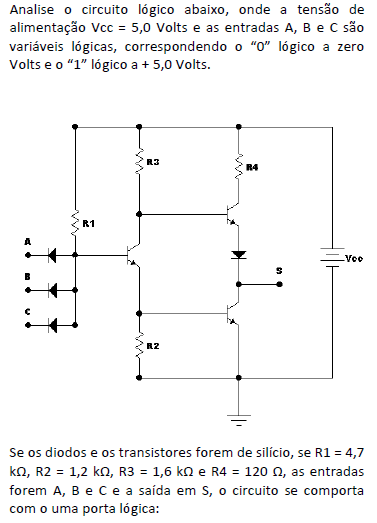

Imagem associada para resolução da questão
A
Não E
B
Não Ou
C
E
D
Ou
E
Ou Exclusivo.
Ano: 2014
Banca: EXATUS / EXATUSPR Promotores de Eventos e Consultorias - EXATUS EXATUSPR
Prova: EXATUS / EXATUSPR - CEB - Engenheiro Eletrônico - 2014

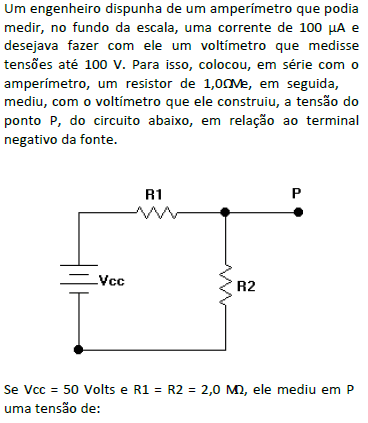

O voltímetro é um aparelho que realiza medições de tensão elétrica em um circuito, geralmente usando a unidade volt, enquanto o amperímetro é um instrumento utilizado para fazer a medida da intensidade da corrente elétrica que passa através da sessão transversal de um condutor, a unidade de medida usada é o Ampère. Com relação ao funcionamento de voltímetros e amperímetros, assinale a alternativa correta:
A
a resistência elétrica interna de um voltímetro deve ser muito pequena para que, quando ligado em paralelo às resistências elétricas de um circuito, não altere a tensão elétrica que se deseja medir.
B
a resistência elétrica interna de um amperímetro deve ser muito alta para que, quando ligado em série às resistências elétricas de um circuito, não altere a intensidade de corrente elétrica que se deseja medir.
C
a resistência elétrica interna de um voltímetro deve ser muito alta para que, quando ligado, em série às resistências elétricas de um circuito, não altere a tensão elétrica que se deseja medir.
D
a resistência elétrica interna de um amperímetro deve ser muito pequena para que, quando ligado em série às resistências elétricas de um circuito, não altere a intensidade de corrente elétrica que se deseja medir.
Ano: 2014
Banca: EXATUS / EXATUSPR Promotores de Eventos e Consultorias - EXATUS EXATUSPR
Prova: EXATUS / EXATUSPR - CEB - Engenheiro Eletrônico - 2014

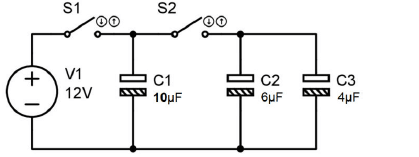

No circuito capacitivo dado a seguir, inicialmente as chaves S1 e S2 estão abertas e os capacitores C1, C2 e C3 totalmente descarregados. No instante t = 0 apenas a chave S1 é fechada até o capacitor C1 atingir a carga total, quando então a chave S1 é aberta e S2 fechada, para esta condição o valor da tensão nos capacitores após atingirem a condição de equilíbrio será:

Imagem associada para resolução da questão

A
12 V.
B
6 V.
C
10 V.
D
5 V.
Ano: 2014
Banca: EXATUS / EXATUSPR Promotores de Eventos e Consultorias - EXATUS EXATUSPR
Prova: EXATUS / EXATUSPR - CEB - Engenheiro Eletrônico - 2014

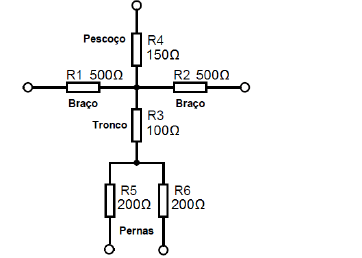

A figura abaixo apresenta um modelo simplificado da distribuição resistiva do corpo humano. Considere que durante o choque elétrico uma corrente acima de 5 mA provoca um leve desconforto, que acima de 50 mA pode provocar paralisia muscular e que acima de 500 mA pode ocasionar parada cardíaca. Neste contexto, se uma tensão de 220 V for aplicada entre um pé e as duas mãos juntas, o indivíduo apresentará como sintoma mais grave:

Imagem associada para resolução da questão

A
um leve desconforto.
B
paralisia muscular.
C
parada cardíaca.
D
morte.
Ano: 2014
Banca: EXATUS / EXATUSPR Promotores de Eventos e Consultorias - EXATUS EXATUSPR
Prova: EXATUS / EXATUSPR - CEB - Engenheiro Eletrônico - 2014
Fator de potência é definido como a relação entre a potência ativa e a potência aparente consumidas por um dispositivo ou equipamento, independentemente das formas que as ondas de tensão e corrente apresentem. Sobre fator de potência assinale a alternativa correta:
A
a atual regulamentação brasileira do fator de potência estabelece que o mínimo fator de potência (FP) das unidades consumidoras é de 0,95.
B
um alto fator de potência indica uma eficiência baixa e um fator de potência baixo indica alta eficiência.
C
quanto maior for o consumo de energia reativa, mais baixo será o fator de potência e isso da o direito a concessionária cobrar acréscimos nas contas de energia elétrica.
D
o fator de potência pode ser classificado como capacitivo, quando a instalação elétrica absorve energia reativa ou indutivo, quando a instalação elétrica fornece a energia reativa.
Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Técnico - Área Eletrônica - 2013

Uma instalação trifásica apresenta uma carga trifásica e outros quatro circuitos monofásicos instalados entre suas fases e neutro, cujas potências e fases envolvidas são listadas a seguir:

• Carga trifásica de potência ativa de 1,0 [kW] e potência reativa capacitiva de –0,25 [kVAr].

• Carga monofásica de potência ativa de 500,0 [W] instalada entre a fase A e o neutro.

• Carga monofásica de potência ativa de 1500,0 [W] instalada entre a fase A e o neutro.

• Carga monofásica de potência ativa de 2,5 [kW] e potência reativa indutiva de +1,0 [kVAr] instalada entre a fase B e o neutro.

• Carga monofásica de potência ativa de 2,0 [kW] instalada entre a fase C e o neutro.

Com relação a toda essa instalação, pode-se afirmar que

A

sua potência ativa trifásica é de 2,5 [kW], e sua potência reativa trifásica é de –0,25 [kVAr].

B

sua potência ativa trifásica é de 7,5 [kW], e sua potência reativa trifásica é de 1,25 [kVAr].

C

sua potência complexa trifásica não pode ser calculada, pois as cargas da instalação estão desequilibradas.

D

sua potência ativa trifásica é de 7,5 [kW], e sua potência reativa trifásica é de 750,0 [VAr].

E

sua potência aparente trifásica é de 2,5 [kVA].

Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Tecnologista Júnior - Área Eletrônica - 2013

Sobre o dispositivo T, é correto afirmar que ele

A

isola eletricamente o circuito de comando e do SCR.

B

implementa um oscilador para garantir um trem de pulsos para acionar o SCR.

C

transforma um sinal de comando de baixa amplitude (poucos volts) para um sinal de alta tensão (em torno de 600 V) para comandar o transistor.

D

deve possuir altas indutâncias de dispersão para assegurar uma boa reprodução da tensão de entrada.

E

é um transformador de pulsos, destinado a alargar o pulso de comando, que é muito estreito.

Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Técnico - Área Eletrônica - 2013

No processo de fabricação de um cabo elétrico de alta tensão, podem ser notados 4 elementos concêntricos presentes em sua seção circular. O elemento mais externo é uma camada isolante constituída de borracha EPR, seguida por uma camada intermediária na forma de uma capa metálica de aço, seguida por uma camada de material semicondutor. No interior (núcleo) do cabo existem vários condutores de cobre, não isolados individualmente, encordoados. Com relação a esse cabo, pode-se afirmar que

A

a camada exterior de material isolante é responsável por conduzir a eletricidade.

B

os condutores de cobre presentes no núcleo do cabo apresentam comprimentos individuais superiores ao do cabo final devido à conformação em hélice resultante do processo de encordoamento.

C

a capa de aço é responsável tanto por refrigerar o cabo durante a condução de eletricidade pelo seu núcleo, como também servir de retaguarda para condução de eletricidade, caso o núcleo seja danificado, e sua continuidade elétrica, interrompida.

D

a camada de material semicondutor é usada para aumentar as perdas elétricas no cabo a fim de evitar que a umidade possa ocasionar danos no núcleo condutor de cobre.

E

a classe de isolamento do cabo não depende da espessura ou do material utilizado no isolamento externo, mas sim à quantidade de camadas internas à capa metálica de aço.

Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Técnico - Área Eletrônica - 2013

Um acionamento eletrônico para motores possui um rendimento de 90,0 [%]. Esse acionamento é responsável por administrar a energia da rede elétrica para a movimentação de um motor que, por sua vez, está ligado a uma carga mecânica que demanda 5,0 [kW] de potência no seu eixo para seu funcionamento. Sabendo que o motor possui um rendimento de 80,0 [%], a potência absorvida da rede elétrica para funcionamento do conjunto carga + motor + acionamento é, aproximadamente:

A

1,0 [kW].

B

5,0 [kW].

C

10,0 [kW].

D

3,5 [kW].

E

7,0 [kW].

Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Técnico - Área Eletrônica - 2013

Um circuito RLC série em corrente contínua é composto por um capacitor, um indutor e um resistor, conectados em série a uma fonte de tensão. Assinale a alternativa que apresenta corretamente os valores nominais desses componentes e da fonte, respectivamente, no Sistema Internacional.

A

Capacitor de 15,0 [μH], Indutor de 1,50 [mF], Resistor de 220,0 [kΩ] e Tensão de 15,0 [V].

B

Capacitor de 15,0 [μF], Indutor de 1,50 [mH], Resistor de 220,0 [kΩ] e Tensão de 15,0 [V].

C

Capacitor de 15,0 [μF], Indutor de 1,50 [mH], Resistor de 220,0 [kΩ] e Tensão de 15,0 [A].

D

Capacitor de 15,0 [μH], Indutor de 1,50 [mF], Resistor de 220,0 [kΩ] e Tensão de 15,0 [A].

E

Capacitor de 15,0 [MicroF], Indutor de 1,50 [mH], Resistor de 220,0 [subΩ] e Tensão de 15,0 [V].

Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Técnico - Área Eletrônica - 2013

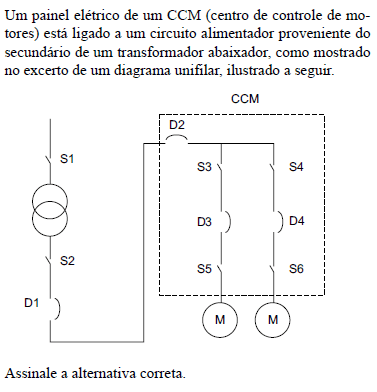

Imagem associada para resolução da questão

A

As chaves S1, S2, S3, S4, S5 e S6 são elementos de manobra do sistema. Os elementos D1, D2, D3 e D4 são fusíveis trifásicos.

B

As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra sobrecorrentes do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.

C

D1 e D2 são seccionadores para permitir o desligamento e a manutenção do transformador. Os seccionadores D3 e D4 permitem o desligamento e a manutenção dos motores do CCM.

D

S1 e S2 são chaves seccionadoras para permitir a desenergização e a manutenção do transformador. Os pares de chaves seccionadoras S3/S5 e S4/S6 permitem a desenergização e manutenção dos disjuntores D3 e D4, respectivamente.

E

As chaves S1, S2, S3, S4, S5 e S6 são elementos de proteção contra curto-circuito do sistema. Os elementos D1, D2, D3 e D4 são fusíveis monofásicos.

Ano: 2013
Banca: Fundação para o Vestibular da Universidade Estadual Paulista - VUNESP
Prova: VUNESP - DCTA - Técnico - Área Eletrônica - 2013

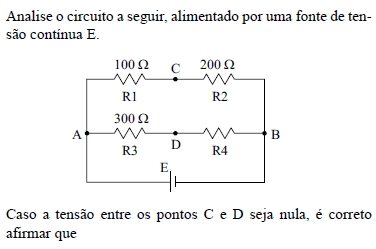

Imagem associada para resolução da questão

A

não ¨¦ poss¨ªvel determinar o valor de R4.

B

o valor da tensão da fonte E ¨¦ 9 V.

C

o valor de R4 ¨¦ de 600 ¦¸.

D

o valor de R4 ¨¦ de R1 + R2.

E

o valor de R4 ¨¦ nulo.
