1.278 questões encontradas
Questões por página
20
Mais recentes

Ano: 2014
Banca: COPEVE/UFAL - FUNDEPES
Prova: COPEVE/UFAL - FUNDEPES - CASAL - Técnico Industrial - Área Eletrotécnica - 2014

Os sistemas digitais realizam as operações internas através de circuitos e grandezas digitais. Qualquer informação que necessite ser processada em sistemas digitais deve, primeiro, ser digitalizada. Do mesmo modo, quando um sistema digital for utilizado para monitorar um processo físico, as suas saídas digitais devem ser compatíveis com as características analógicas das variáveis envolvidas. Com base nesta descrição, observe o diagrama abaixo.


Imagem associada para resolução da questão


Considerando ser um sistema de processamento de sinais (DSP) para controle de uma grandeza física, os elementos identificados com os números 1, 2, 3, 4 e 5 são devidamente representados, respectivamente, por

A

conversor AD, memória, processador, conversor DA e acionador.

B

transdutor, processador, conversor DA, conversor AD e multiplexador.

C

transdutor, conversor AD, processador, conversor DA e acionador.

D

demultiplexador, comparador, conversor AD, processador e conversor DA.

E

filtro, conversor AD, multiplexador, processador e conversor DA.

Ano: 2014
Banca: Consultoria e Planejamento em Administração Pública LTDA - Consulplan
Prova: Instituto Consulplan - CBTU - Analista Técnico - Área Engenheiro Eletrônico - 2014
Em um motor CC shunt, conhecido como motor em derivação, o campo encontra-se em paralelo com a armadura. Sendo a corrente drenada pela motor de 24 A a partir de uma fonte de 220 V, a resistência do circuito de campo é de 100 Ω e a resistência do circuito de armadura, 0,50 Ω. Assinale a alternativa que apresenta corretamente a corrente de campo.
A
0,9 A.
B
2,2 A.
C
21,8 A.
D
24 A.
Ano: 2014
Banca: Consultoria e Planejamento em Administração Pública LTDA - Consulplan
Prova: Instituto Consulplan - CBTU - Analista Técnico - Área Engenheiro Eletrônico - 2014
Os motores de corrente contínua se classificam segundo a excitação de campo da seguinte forma: motores com excitação independente e motores com excitação série. Em um motor CC com excitação série, as bobinas são constituídas por espiras de fios relativamente grossos, ligados em série com o rotor. Neste motor, devido à ação magnética citada, o conjugado (torque) será
A
nulo.
B
inexistente na falta de carga na ponta do eixo.
C
praticamente proporcional à corrente de armadura.
D
inversamente proporcional ao fluxo indutor e à corrente que circula no induzido.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

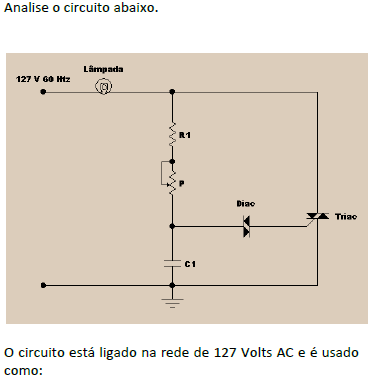

Imagem associada para resolução da questão
A
temporizador (Timmer), com tempo para o acendimento da lâmpada controlado pela constante de tempo (RI + P). C1 que dispara o Triac.
B
controlador da potência na lâmpada, pelo ângulo de disparo do Triac.
C
minuteria, com tempo para o apagamento da lâmpada controlado pela constante de tempo (RI + P). C1, que dispara o Triac.
D
oscilador pisca-pisca da lâmpada, usada como sinalização.
E
controlador da potência na lâmpada, pela variação do ângulo de condução do Triac, controlada pelo potenciômetro P.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

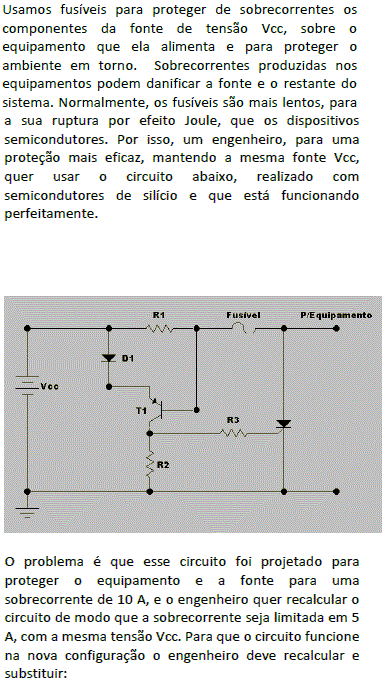

Após análise, o engenheiro concluiu que um circuito com essa topologia poderia funcionar:
A
se substituísse T1 por um fototransistor PNP.
B
se polarizasse a base de T1.
C
se substituísse T2 por um fototransistor PNP.
D
perfeitamente.
E
se retirasse R1 do emissor do fototransistor e o colocasse no coletor.
Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - DPF - Engenheiro Eletricista - 2014
No domínio da frequência, no regime permanente senoidal, ao se substituir a parte do circuito à esquerda de B por um modelo equivalente de Thévenin, a tensão equivalente de Thévenin dependerá da reatância do capacitor.
C
Certo
E
Errado
Ano: 2014
Banca: Consultoria e Planejamento em Administração Pública LTDA - Consulplan
Prova: Instituto Consulplan - CBTU - Analista Técnico - Área Engenheiro Eletrônico - 2014
Motores de passo são dispositivos eletromecânicos que convertem pulsos elétricos em movimentos mecânicos que geram variações angulares discretas denominadas passos. Sendo um motor de passo energizado com 12 V e 4 bobinas com a precisão de 4,5°, a quantidade de passos necessária para que o motor realize uma volta completa é
A
20.
B
40.
C
80.
D
120.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

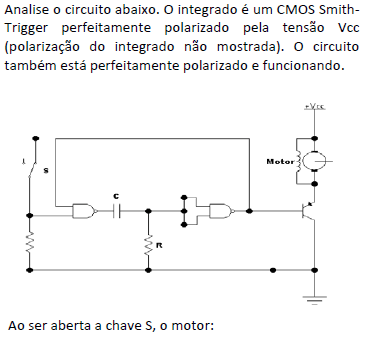

Imagem associada para resolução da questão
A
será acionado durante um determinado tempo.
B
será acionado permanentemente.
C
que estava funcionando, será desligado durante um determinado tempo.
D
não será acionado devido ao acoplamento pelo capacitor C.
E
será acionado enquanto a chave estiver fechada.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014
Considere duas funções ortogonais de tensão em Volts: ec1(t) = sen wt e ec2(t) = cos wt. A resultante da soma ec(t) = ec1(t) + ec2(t) é um sinal senoidal de:
A
1/2 Volt de amplitude e fase ð
B
Imagem associada para resolução da questão
C
2 Volts de amplitude e fase ð/2
D
Imagem associada para resolução da questão
E
Imagem associada para resolução da questão
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014
Um motor síncrono de 10 polos é ligado a uma rede de 127 V AC com uma frequência de 60 Hz. O Número de Rotações por Minuto (rpm) do motor será de:
A
120 rpm
B
240 rpm
C
480 rpm
D
720 rpm
E
940 rpm.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

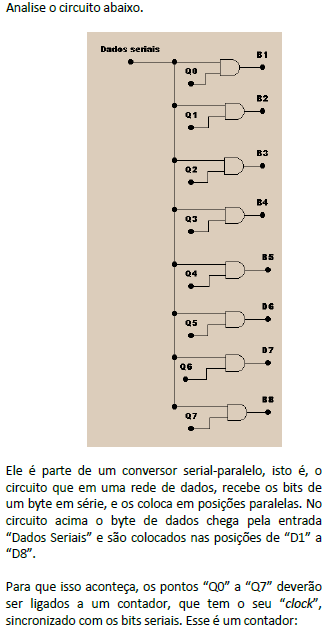

Imagem associada para resolução da questão
A
de Johnsson
B
em anel
C
decádico
D
Gray
E
BCD
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

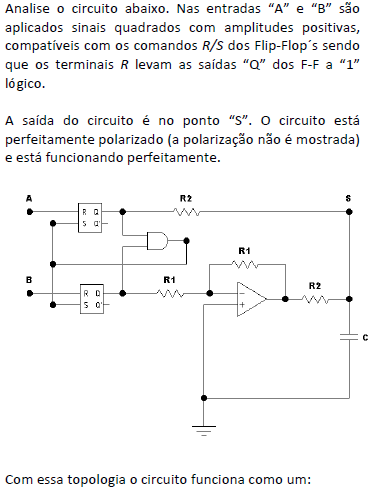

Imagem associada para resolução da questão
A
Meio somador (half-Addser)
B
Somador Completo (Full-Adder)
C
Memória do sinal "A"
D
Medidor da diferença de fase entre "A" e "B"
E
Temporizador (Timmer) com comando por "A" ou "B".
Ano: 2014
Banca: EXATUS / EXATUSPR Promotores de Eventos e Consultorias - EXATUS EXATUSPR
Prova: EXATUS / EXATUSPR - CEB - Engenheiro Eletrônico - 2014
Uma fonte de alimentação CC consiste em um circuito que a partir da tensão elétrica disponível na rede fornece a tensão contínua no nível requerido pelo circuito alimentado. As fontes podem operar, basicamente, segundo duas tecnologias: linear ou chaveada. Sobre as fontes de alimentação, assinale a alternativa incorreta:
A
as fontes lineares convertem a tensão alternada da rede em tensões contínuas, normalmente de baixa amplitude, sem o uso de componentes comutados, possuem baixa eficiência.
B
fontes chaveadas exercem a mesma função das fontes lineares, mas utilizando componentes comutados, apresentam alta eficiência e baixa interferência eletromagnética.
C
as fontes lineares são mais robustas, simples e fáceis de projetar, são muito volumosas e pesadas, enquanto as fontes chaveadas não são tão robustas, mais difíceis de projetar e consertar, são pequenas e leves quando comparadas às lineares.
D
fontes lineares regulam sua tensão de saída criando uma tensão mais alta que a necessária e então reduzindo-a, convertendo parte dessa energia elétrica em calor.
Ano: 2014
Banca: Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional - IDECAN
Prova: IDECAN - CNEN - Técnico - Área Eletrônica - 2014

O transistor de efeito de campo de semicondutor de óxido metálico (MOSFET) de potência é um dispositivo amplamente usado como chave em níveis de potência, devido às suas características e vantagens. Baseado nessas características, assinale a alternativa INCORRETA.

A

Mais rápido nas comutações que o TJB, entretanto, fornece mais perdas de condução na saturação.

B

Estão disponíveis no mercado nos tipos canal N e canal P. Entretanto, os dispositivos em canal N têm valores nominais de corrente e tensão mais altos.

C

É um transistor de chaveamento rápido, caracterizado por uma alta impedância de entrada, apropriado para potências baixas e para aplicações de alta frequência.

D

Devido à baixa resistência de porta, a corrente de controle é elevada, dificultando um controle de condução entre dreno e fonte a partir de uma tensão aplicada no terminal de porta.

E

Utilizado em aplicações importantes, tais como fontes de alimentação chaveadas, nas quais as frequências altas de chaveamento subentendem componentes menores e mais econômicos.

Ano: 2014
Banca: Consultoria e Planejamento em Administração Pública LTDA - Consulplan
Prova: Instituto Consulplan - CBTU - Analista Técnico - Área Engenheiro Eletrônico - 2014

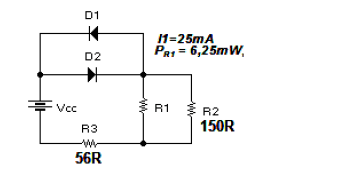

O diodo semicondutor é um dispositivo eletrônico muito comum em aplicações CC e CA. No circuito da figura, há uma aplicação CC. Dados os parâmetros, assinale a alternativa que define corretamente a tensão total da fonte.

Imagem associada para resolução da questão

A
0,95 V.
B
1,49 V.
C
2,19 V.
D
2,44 V.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

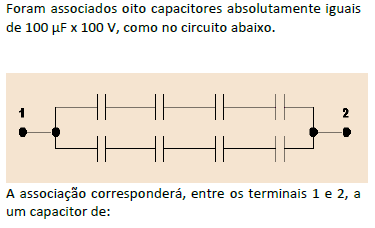

Imagem associada para resolução da questão
A
50 ìF x 100 V.
B
50 ìF x 400 V.
C
100 ìF x 100 V.
D
100 ìF x 400 V.
E
400 ìF x 100 V.
