Questões de Concurso sobre Eletrônica de Potência

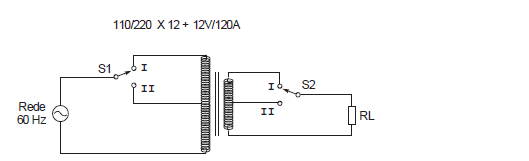

Considere o circuito abaixo:

Estando S1 na posição I e S2 na posição I com o primário do transformador alimentado por uma rede de 220 V / 60 Hz, a corrente no primário vale aproximadamente 66 mA; estando S1 na posição II e S2 na posição II com o primário do transformador alimentado por uma rede de 110 V / 60 Hz, a corrente no primário vale aproximadamente 33 mA. Nesse caso, a carga RL vale

A utilização da Eletrônica de Potência nos sistemas de transmissão de energia em corrente alternada, quando associada ao conceito de FACTS (Flexible Alternating Current Transmission System), visa ao controle de equipamentos conectados nos sistemas de transmissão para prover benefícios ao sistema, tais como maior flexibilidade, estabilidade e capacidade de transmissão.

Considere as seguintes funcionalidades realizadas por equipamentos baseados em Eletrônica de Potência:

regulação de tensão;

compensação de conteúdo harmônico de tensão;

compensação de conteúdo harmônico de corrente;

controle do fluxo de potência;

correção do fator de potência.

Qual das funcionalidades apresentadas acima é realizada pelo dispositivo FACTS conhecido como TCSC (Thyristor Controled Series Capacitor)?

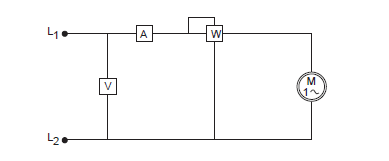

Considere a montagem, abaixo, a qual expõe a disposição de vários instrumentos de medidas conectados a um motor monofásico 220 V.

Com os valores apresentados nos instrumentos, calcula-se

No filtro abaixo, composto por elementos RC ideais, na frequência de corte a tensão de saída do filtro representa aproximadamente 71% da tensão de entrada.

Nas condições citadas, o ganho de tensão do filtro é, em dB,

Na fase de dimensionamentos de um circuito trifásico, sem neutro, de uma instalação elétrica predial, obteve-se os resultados abaixo.

− Método de instalação (NBR5410): 7

− método de referência B1 (condutores isolados em eletroduto de seção circular embutido em alvenaria).

− Número de condutores carregados: 3.

− Corrente de projeto corrigida: 22,8 A.

− S eção do condutor: 4 mm²

− Capacidade de condução de corrente: 28

A Para a proteção contra sobrecarga deste circuito, o disjuntor mais adequado é o

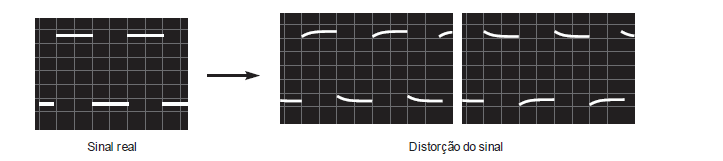

Não é incomum, durante medidas com o osciloscópio, encontrar distorções nos sinais como as apresentadas abaixo, à direita (overshoot ou undershoot).

Tais distorções podem ser corrigidas

A eletricidade é um termo geral que abrange uma variedade de fenômenos resultantes da presença e do fluxo de carga elétrica. Esses incluem muitos fenômenos facilmente reconhecíveis, tais como relâmpagos, eletricidade estática, e correntes elétricas em fios elétricos. Além disso, a eletricidade engloba conceitos menos conhecidos, como o campo eletromagnético e indução eletromagnética. Veja as afirmações a seguir e marque o item CORRETO.

I. Carga elétrica é a propriedade das partículas subatômicas que determina as interações eletromagnéticas dessas.

II. Campo elétrico é o efeito produzido por uma carga no espaço que a contém, o qual pode exercer força sobre outras partículas carregadas.

III. Potencial elétrico é a capacidade de uma carga elétrica de realizar trabalho ao alterar sua posição.

IV. Corrente elétrica é a quantidade de carga que ultrapassa determinada secção por unidade de tempo.

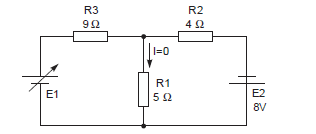

No circuito abaixo, E₁ é uma fonte de tensão contínua, ajustável de zero a quarenta volts.

O valor de E₁ que anula a corrente em R₁, em volt, é

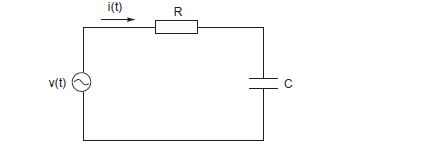

No circuito RC série, abaixo, a tensão fornecida pela fonte é dada por: v(t) = 311 sen 50t (V) e a corrente é i(t) = 14,1 sen (50t + π/3) (A).

Nas condições apresentadas, o valor do capacitor é, aproximadamente, em milifarad,

Sobre transistor Darlington, analise as afirmações e marque a opção CORRETA.

I. O transistor Darlington é um dispositivo semicondutor que combina dois transístores bipolares em encapsulamentos diferentes.

II. Esta combinação de transistores serve para que o dispositivo seja capaz de proporcionar um grande ganho de corrente e, por estar todo integrado, requer menos espaço do que o dos transistores normais na mesma configuração.

III. Esta combinação comparada a um transistor comum apresenta uma maior defasagem em altas frequências, por isso pode tornar-se facilmente instável.
