Ano: 2015
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - DPE RR - Engenheiro Mecatrônico - 2015
Considere a resistividade do cobre igual a 0,017 Ω mm2/m e a do alumínio igual a 0,026 Ω mm2/m. Sobre o comportamento de um fio de cobre e um de alumínio, ambos com seção de 25 mm2 e comprimento de 1 km, é correto afirmar, em valor aproximado, que a resistência do fio de
A
alumínio é 65% superior à resistência do fio de cobre.
B
alumínio é 56% inferior à resistência do fio de cobre.
C
cobre é 53% superior à resistência do fio de alumínio.
D
cobre é 35% superior à resistência do fio de alumínio.
E
cobre é 35% inferior à resistência do fio de alumínio.
Ano: 2015
Banca: Consultoria Público-Privada - Instituto CONSULPAM
Prova: Instituto CONSULPAM - Sercomtel - Engenheiro Eletrotécnico - 2015
O motor elétrico é uma máquina destinada a transformar energia elétrica em energia mecânica. É o mais usado de todos os tipos de motores, no setor industrial, pois, combinam as vantagens da energia elétrica - baixo custo, facilidade de transporte, limpeza e simplicidade de comando – com sua construção simples, custo reduzido, grande versatilidade de adaptação às cargas dos mais diversos tipos e melhores rendimentos. Sobre o assunto, marque o item CORRETO.
A
O princípio fundamental em que os motores eletromagnéticos são baseados é que há uma força mecânica em todo o fio, quando está conduzindo a eletricidade contida dentro de um campo magnético.
B
Cargas em movimento não induzem correntes elétricas, então, podemos concluir que as correntes elétricas pouco interagem entre si.
C
Os motores elétricos são compostos de elementos estáticos, mas nele não se encontra toda a parte da fiação eletromagnética.
D
Um motor elétrico e composto de dois grandes ímãs que sempre são trocados, um comutador, duas escovas e um eletroímã, feito enrolando-se fio ao redor de uma peça de metal.
Ano: 2015
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - DPE RR - Engenheiro Mecatrônico - 2015
O relé de sobrecorrente de um circuito de potência de um motor trifásico é classificado como relé classe 20. Conclui-se que
A
a corrente de partida do motor não pode ser superior a 20% de seu valor nominal.
B
a velocidade de regime do motor não pode ultrapassar 20 rotações por segundo.
C
a corrente de partida do motor não pode ultrapassar 20 A.
D
o tempo de partida do motor deve ser superior a 20 segundos.
E
o tempo de partida do motor não pode ultrapassar 20 segundos.
Ano: 2015
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - DPE RR - Engenheiro Mecatrônico - 2015

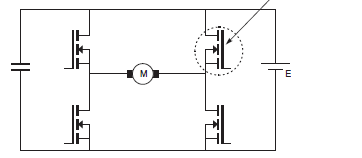

O circuito abaixo mostra uma ponte H simplificada, usada para inverter a rotação de motor CC.

Imagem associada para resolução da questão

O elemento indicado pela seta é um componente semicondutor designado como

A
transistor bipolar de junção.
B
transistor Darlington.
C
SCR.
D
TRIAC.
E
transistor MOSFET.
Ano: 2015
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - DPE RR - Engenheiro Mecatrônico - 2015

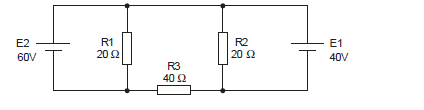

Considere o circuito abaixo em termos de potência.

Imagem associada para resolução da questão

As potências fornecidas pelas fontes totalizam, em watts,

A
270.
B
320.
C
260.
D
210.
E
200.
Ano: 2015
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - DPE RR - Engenheiro Mecatrônico - 2015

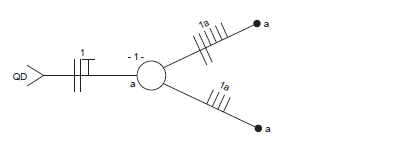

Considere o esquema unifilar abaixo.

Imagem associada para resolução da questão

Refere-se a um circuito

A
bifásico, com dois interruptores simples bipolares comandando uma lâmpada, mas contém dois erros, pois há um retorno em excesso no eletroduto entre a lâmpada e o interruptor inferior e dois retornos em excesso no eletroduto entre a lâmpada e o interruptor superior.
B
monofásico, com dois interruptores paralelos unipolares comandando uma lâmpada, mas contém um erro, pois falta o neutro no eletroduto entre o QD e a lâmpada.
C
bifásico, com dois interruptores paralelos bipolares comandando uma lâmpada, mas contém um erro, pois faltam dois retornos no eletroduto entre a lâmpada e o interruptor inferior.
D
monofásico, com dois interruptores intermediários unipolares comandando uma lâmpada, mas contém um erro, pois falta o neutro no eletroduto entre o QD e a lâmpada.
E
bifásico, com dois interruptores intermediários unipolares comandando uma lâmpada, mas contém dois erros, pois faltam dois retornos no eletroduto entre a lâmpada e o interruptor superior e há dois retornos em excesso no eletroduto entre a lâmpada e o interruptor inferior.
Ano: 2014
Banca: Consultoria e Planejamento em Administração Pública LTDA - Consulplan
Prova: Instituto Consulplan - CODERN - Analista de Suporte Técnico Administrativo - Área Engenheiro Elétrico - 2014
O teorema da máxima transferência de potência informa que
A
se tem máxima transferência quando a resistência interna da fonte é nula.
B
a carga tem máxima transferência de potência quando sua resistência é nula.
C
se tem máxima transferência quando a resistência interna da fonte tende a infinito.
D
a carga tem máxima transferência de potência quando sua resistência tende a infinito.
E
a carga tem máxima transferência de potência quando sua resistência é igual à resistência interna da fonte.
Ano: 2014
Banca: Consultoria e Planejamento em Administração Pública LTDA - Consulplan
Prova: Instituto Consulplan - CBTU - Analista Técnico - Área Engenheiro Eletrônico - 2014

Transistores são dispositivos eletrônicos utilizados em diversas aplicações na eletrônica. Na imagem apresentada a seguir, existem três circuitos que executam funções lógicas da eletrônica combinacional (digital).

Imagem associada para resolução da questão

De acordo com os circuitos apresentados na figura, é correto afirmar que as funções lógicas expressas são

A
NOT, AND e OR.
B
NOT, AND e EXOR.
C
NOT, NAND e NOR.
D
NOT, NAND e EXNOR.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014
Em relação a esse circuito, o engenheiro teve uma dúvida: para que serve o diodo D1?

Após uma análise mais apurada, ele concluiu que o diodo D1:
A
não tem nenhuma função porque está polarizado inversamente.
B
tem a função de proteger o transistor T2 contra sobre tensões quando da abertura do relé S.
C
tem a função de proteger a bobina do relé contra sobre correntes quando do fechamento do relé S.
D
tem a função de proteger a fonte Vcc quando do fechamento do relé S.
E
tem a função de proteger os componente do circuito se ele for alimentado com a tensão Vcc invertida.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

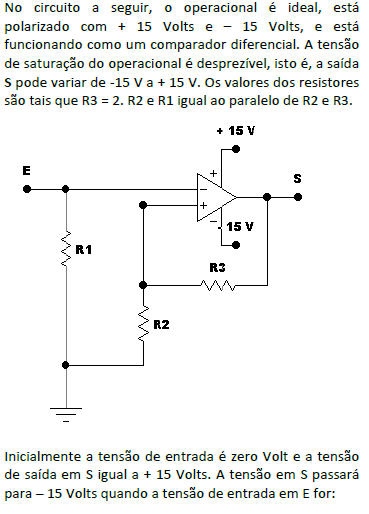

Imagem associada para resolução da questão
A
menor que - 10,0 Volts
B
menor que - 5,0 Volts
C
maior que + 5,0 Volts
D
maior que +10,0 Volts
E
igual a +10,0 Volts.
Ano: 2014
Banca: Fundação Getúlio Vargas - FGV
Prova: FGV - COMPESA - Engenheiro Eletrotécnico - 2014

O SCR é um componente que propicia chaveamento e pode ser disparado por diversas maneiras, no entanto algumas delas devem ser evitadas, tendo em vista que podem causar danos ao próprio componente e/ou ao circuito em que ele está presente.


Assinale a opção que indica um tipo de disparo desejável.

A

A incidência de luz.

B

O aumento da temperatura.

C

A sobretensão entre anôdo e cátodo.

D

O degrau de tensão.

E

A sub corrente de manutenção.

Ano: 2014
Banca: Centro de Seleção e de Promoção de Eventos UnB - CESPE CEBRASPE
Prova: CESPE/CEBRASPE - TJ SE - Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia Elétrica - 2014
O circuito equivalente de Norton, relativo à parte do circuito composta pela fonte de tensão VS e os resistores R1 e R2, à esquerda do ponto A, apresentará uma fonte de corrente independente equivalente de valor igual a Imagem associada para resolução da questão
C
Certo
E
Errado
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

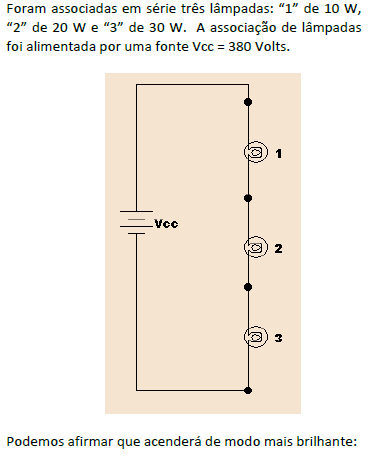

Imagem associada para resolução da questão
A
a lâmpada “1”.
B
a lãmpada “2”.
C
a lâmpada “3”.
D
o conjunto formado pelas lâmpadas “1” e “2” em série.
E
o conjunto formado pelas lâmpadas ”2” e “3” em série.
Ano: 2014
Banca: FBR
Prova: FBR - NUCLEP - Engenheiro - Área Manutenção Eletrônica - 2014

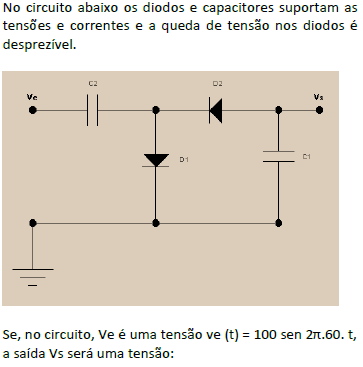

Imagem associada para resolução da questão
A
pulsante de 100 Volts de pico.
B
contínua de 200 Volts negativos.
C
contínua de 100 Volts.
D
senoidal de 200 Volts de pico.
E
contínua, de 100 Volts negativos, somada a uma tensão senoidal de 100 Volts de pico.
Ano: 2014
Banca: EXATUS / EXATUSPR Promotores de Eventos e Consultorias - EXATUS EXATUSPR
Prova: EXATUS / EXATUSPR - CEB - Engenheiro Eletrônico - 2014
O wattímetro é um instrumento que permite medir a potência elétrica fornecida ou dissipada por um elemento. Com relação aos wattímetros, assinale a alternativa incorreta:
A
o wattímetro é um instrumento de medição que utiliza o princípio eletrodinamométrico.
B
possui uma bobina fixa ou de campo que é utilizada em série com a carga e uma bobina móvel ou de potencial que é utilizada em paralelo com a carga.
C
um wattímetro é considerado ideal quando medir a tensão sem desvio de qualquer fluxo de corrente, e medir a corrente sem introduzir qualquer queda de tensão aos seus terminais.
D
o método dos dois wattímetros é aplicável para ligações trifásicas a três fios, por exemplo em ligações em estrela, equilibradas ou não.
Ano: 2014
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - CETAM - Analista Técnico Educacional - Área: Engenharia Elétrica - 2014

Um contator possui quatro contatos auxiliares cujos terminais são codificados pelos números 21, 41, 22, 42, 13, 33, 14 e 34. Identifica corretamente esses contatos:

A


Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

21-41

NF

22-42

NF

13-33

NA

14-34

NA


B

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

13-33

NA

14-34

NA

21-41

NF

22-42

NF

C

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

21-41

NF

22-42

NA

13-33

NF

14-34

NF

D

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

13-14

NF

21-22

NA

33-34

NF

41-42

NA

E

Contato 1


Contato 2


Contato 3


Contato 4


códigos

condição

códigos

condição

códigos

condição

códigos

condição

13-14

NA

22-42

NF

33-34

NA

41-42

NF

Ano: 2014
Banca: Fundação Getúlio Vargas - FGV
Prova: FGV - AL BA - Técnico de Nível Superior - Área: Engenharia Elétrica - 2014

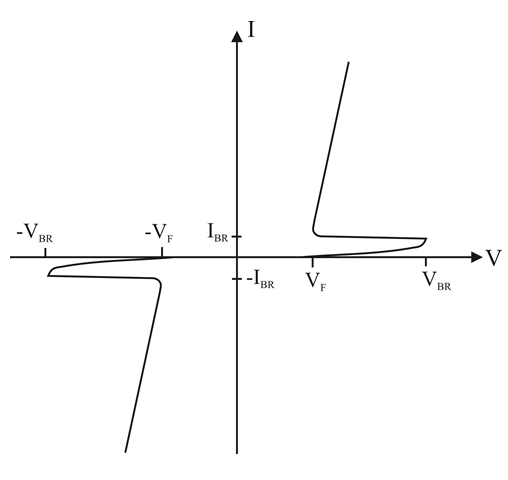

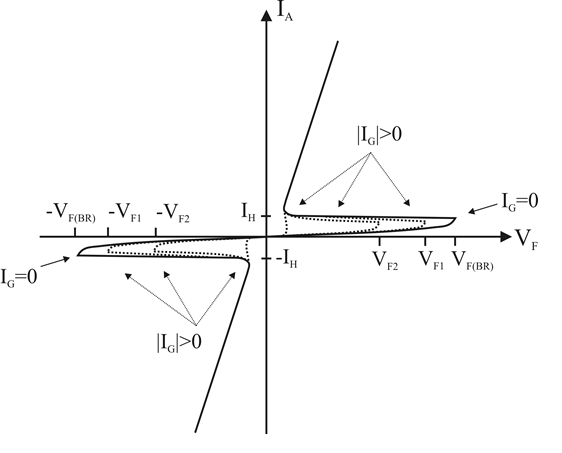

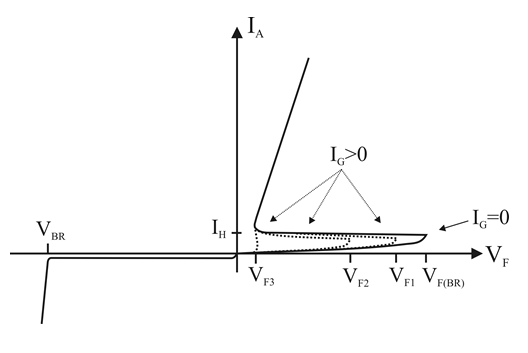

A figura a seguir apresenta três curvas típicas de semicondutores muito utilizados em eletrônica de potência.


Curva 1


Imagem associada para resolução da questão


Curva 2


Imagem associada para resolução da questão


Curva 3


Imagem associada para resolução da questão


Relacione essas curvas com o tipo de semicondutor:


Semicondutor:


( ) DIAC

( ) TRIAC

( ) SCR


Assinale a alternativa que mostra a relação correta, da esquerda para a direita:

A

1 – 2 – 3

B

1 – 3 – 2

C

3 – 2 – 1

D

3 – 1 – 2

E

2 – 3 – 1
