Questões de Concurso sobre Eletrônica de Potência

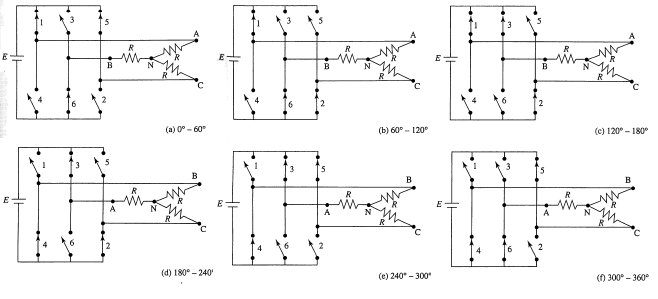

Uma carga trifásica em Y com resistência de 20Ω está sendo alimentada por um inversor trifásico em ponte. A fonte de tensão CC é de 500V e o inversor opera no modo de condução por 180°. A Figura 7 mostra as etapas de chaveamento desse inversor. Dessa forma, assinale a alternativa que corresponde a corrente fornecida pela fonte CC.

FIGURA 7

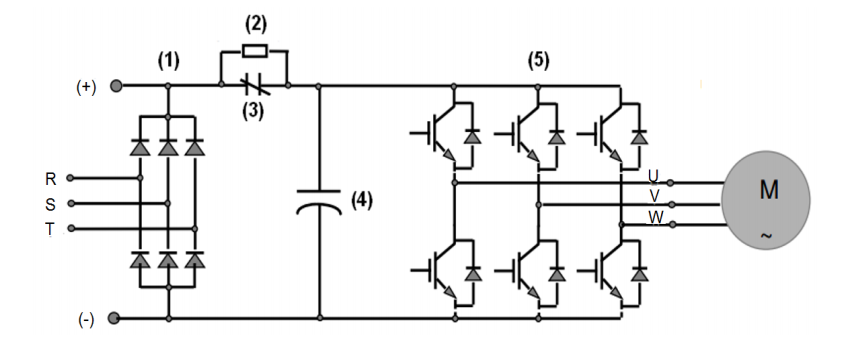

A figura a seguir ilustra o diagrama em blocos de um inversor de frequência genérico. Nesse contexto, assinale a alternativa correta.

Em uma seção de barra quadrada de lado L, atuam somente tensões normais que variam conforme o gráfico apresentado. O valor do esforço normal será igual a

Os inversores de frequência possibilitam variar a velocidade dos motores de indução trifásicos. O seu surgimento substituiu os rudimentares sistemas de variação de velocidades mecânicos, tais como polias, variadores eletromagnéticos e variadores hidráulicos, bem como os custosos motores de corrente contínua. Sobre esse tipo de conversor, analise as afirmativas a sequir e marque (V) para verdadeiro ou (F) para Falso.

( ) Os inversores de frequência podem ser alimentados com uma rede monofásica e, ao mesmo tempo, acionar um motor trifásico, ou seja, o inversor consegue sintetizar uma tensão trifásica através de uma rede monofásica.

( ) Os inversores de frequência não somente controlam a velocidade do eixo de motores elétricos trifásicos de corrente alternada, como também controlam outros parâmetros inerentes ao motor elétrico como, por exemplo, tensão, corrente e torque.

( ) Os inversores de frequência possibilitam controlar as partidas e as frenagens dos motores, tornando a operação das máquinas mais suaves. Além disto, o inversor permite operações em vários regimes de carga.

( ) Inversores de frequência naturalmente corrigem o fator de potência de um motor trifásico de indução. O motor poderá operar com um fator de potência baixo, mas o fator de potência, visto pela rede, é o do inversor que está mais elevado do que o do motor.

A sequência correta é

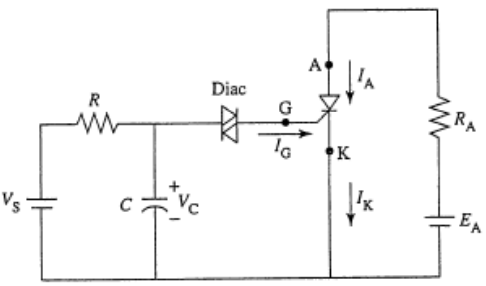

Considere o circuito da figura a seguir. Considerando que R=2kΩ, C=2µF, VGK=2V, Vs=50V e que o DIAC demora 4 milissegundos para entrar em condução após a fonte de tensão de entrada ser acionada, calcule a tensão de condução do dispositivo DIAC e assinale a alternativa correta. Adote e^-1 =0,37 e e^-2 =0,13.

A figura apresentada indica um ciclo de refrigeração de Carnot. A esse respeito, assinale a alternativa que corresponde aos valores corretos do coeficiente de performance ou eficácia (COP) e do trabalho específico de compressão.

Os sensores infravermelhos são elementos importantes porque servem, na maioria das vezes, como olhos para alarmes e robôs. Esse circuito pode ser utilizado, principalmente, de duas maneiras: detecção por reflexão e detecção por interrupção. Sobre a detecção por reflexão, é correto afirmar que

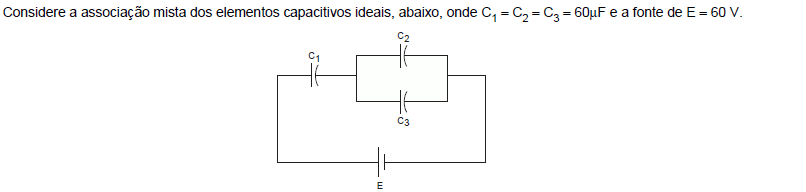

A carga elétrica acumulada na capacitância equivalente é, em milicoulomb,

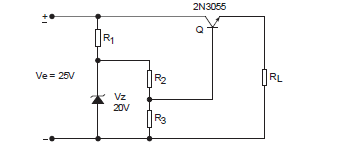

O circuito abaixo, onde R2 = R3, constitui um tipo de saída de potência de fonte de alimentação.

Em condições normais de operação do circuito, a tensão na carga R_L é, aproximadamente, em volt,

O emprego da eletrônica de potência nos controles elétricos contribuiu significativamente para o avanço tecnológico nessa área. O uso dos inversores de frequência associados aos motores de indução é um exemplo da utilização da eletrônica de potência no controle de velocidade de motores elétricos.

Nessa aplicação, o aumento da viabilidade econômica dos inversores favorece o emprego dos motores de indução na substituição dos motores

Analise as afirmações abaixo e marque a opção CORRETA:

I. A tensão elétrica está relacionada com a energia necessária para o deslocamento de cargas elétricas. Também conhecida por voltagem ou diferença de potencial. É representada pelas letras V, v ou v(t). A unidade de medida de tensão elétrica é o Volt (V) e também podem ser usados múltiplos e submúltiplos como: kilovolt(kV), milivolt(mV), entre outros.

II. Resistência elétrica é a oposição dos materiais à passagem da corrente elétrica, ou mais precisamente, ao movimento de cargas elétricas. O elemento ideal usado como modelo para este comportamento é o resistor. Representa-se a resistência pela letra R. A unidade de medida de resistência é o Coulomb (C), mas é muito frequente o uso de múltiplos como o kilocoulomb (kC) e o megacoulomb (MC) e submúltiplos como o milicoulomb (mC) e microcoulomb (μC).

III. Potência é a energia por unidade de tempo, fornecida ou recebida por um elemento e é igual ao produto da tensão entre os terminais do elemento pela corrente que o atravessa. Representa-se a potência pela letra P e sua unidade de medida é o Watt (W). Normalmente se usam como múltiplos do Watt o kilowatt (kW) e o megawatt (MW) e como submúltiplos o miliwatt (mW) e o microwatt (μW).

Considere um fio condutor onde se verifica a corrente elétrica contínua constante de 10 Ampères.

A quantidade de elétrons que atravessa a seção transversal do referido condutor no intervalo de um segundo é, aproximadamente,

Considere o fenômeno relacionado à Lei de Planck: Um objeto de ferro à temperatura ambiente tem coloração escura.

Quando ele é colocado no fogo, à medida que a sua temperatura aumenta, sua cor também sofre alteração, passando pela coloração avermelhada em aproximadamente 500 °C, amarelada em aproximadamente 2700 °C e branca azulada em aproximadamente 4700 °C.

No âmbito da luminotécnica, para lâmpadas, tal lei é a referência para a especificação denominada

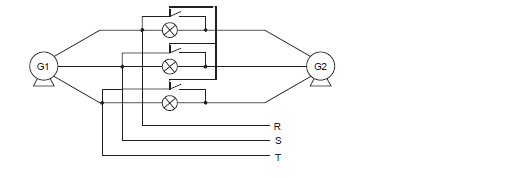

O esquema abaixo refere-se a um sistema com dois geradores trifásicos interligados, sendo o principal o G1 e o secundário o G2, com uma chave trifásica para interligar G2 à rede de transmissão e três lâmpadas indicadoras da condição dos geradores.

Estando a chave trifásica
