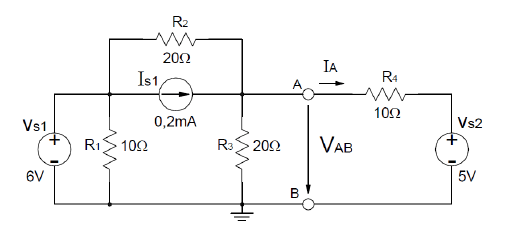

Para o circuito da figura ao lado assinale a alternativa que corresponde à resistência de Thevenin vista à esquerda dos pontos A e B.

Imagem associada para resolução da questão


A

22,5 ohms


B

20 ohms


C

15 ohms


D

10 ohms


E

5 ohms

Se não houver nenhuma carga ligada à saída do amplificador no circuito da figura I e se R2 = 3 Imagem associada para resolução da questão, R1 = 1 Imagem associada para resolução da questão e vi = 1 V, então uma corrente de 10 mA fluirá pela saída do amplificador operacional.


C
Certo

E
Errado

Se, para o resistor R conectado entre a fonte de tensão V1 e o nó e1, o módulo da queda de tensão for igual a 50 volts e o módulo da corrente for igual a 20 miliamperes, então o valor da resistência desse resistor é igual a 2,5 Imagem associada para resolução da questão.


C
Certo

E
Errado

Considere que, em uma dada temperatura, a diferença de potencial entre os pontos B e A seja VBA = 1 V. Nesse caso, se a tensão da fonte de 10 V for alterada para 12 V, não haverá mudança no valor de VBA


C
Certo

E
Errado

O circuito à direita dos terminais D e E (ou seja, sem a fonte de tensão de 30 V do circuito original) apresenta tensão equivalente de Thevenin igual a 6 V e resistência equivalente de Thevenin igual a 600 Ω


C
Certo

E
Errado

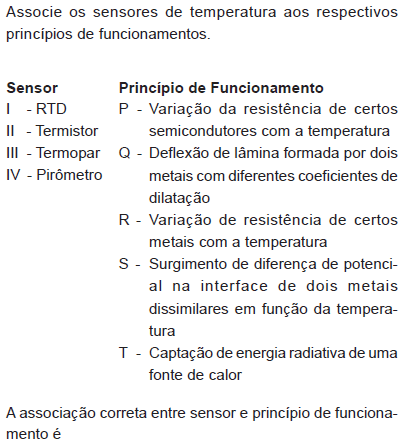

Imagem associada para resolução da questão

A
I - P, II -R, III - S, IV - Q

B
I - P, II -S, III - Q, IV - T

C
I - R, II -T, III - S, IV - Q

D
I - R, II -P, III - S, IV - T

E
I - R, II -S, III - Q, IV - T

Imagem associada para resolução da questão


No circuito da figura acima, a carga A consome 12W com fator de potência 0,8 atrasado, a carga B apresenta potência aparente de 12VA com fator de potência 0,6 atrasado e a fonte de tensão VS é de 40 V (rms) com frequência de oscilação de 31rad/s. A capacitância C, em microfarads, que deve ser ligada em paralelo às cargas para que o circuito apresente fator de potência unitário é


A

225


B

275


C

300


D

375


E

425

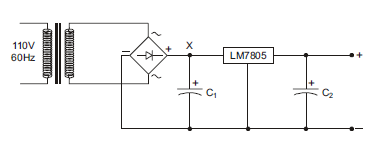

Instruções: Para responder às questões de números 48 e 49, analise o circuito eletrônico abaixo.


Imagem associada para resolução da questão


Considerando que a especificação do transformador é 110 V × 9V−2A e C1 = 2200 μF/50V, a tensão média no ponto X vale, aproximadamente, em V,


A

6


B

7,5


C

9


D

11,5


E

15

Uma máquina síncrona trifásica elementar é composta por três enrolamentos no estator, defasados de 120º, e por um enrolamento no rotor alimentado em corrente contínua. A respeito desse tipo de máquina, considere as afirmativas a seguir.


I - O motor síncrono necessita de enrolamentos amortecedores para permitir a sua parada.

II - A tensão do estator em vazio é denominada tensão de excitação.

III - A frequência de variação do fluxo em uma bobina do rotor depende do número de polos da máquina.


É(São) correta(s) APENAS a(s) afirmativa(s)


A

I.


B

II.


C

I e II.


D

I e III.


E

II e III.

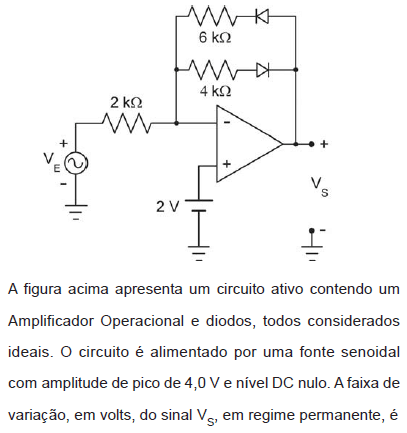

Imagem associada para resolução da questão

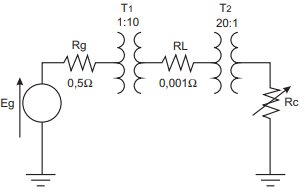

A figura acima apresenta o esquema de um circuito no qual a fonte de tensão Eg com resistência interna Rg é conectada a uma linha de transmissão através do transformador T1. No outro extremo da linha, a carga Rc é conectada à linha através do transformador T2. Para que haja a máxima transferência de potência entre a fonte e a carga, o valor que deverá ser ajustado o resistor Rc, em Ω, é


A

0,125


B

0,250


C

0,375


D

0,450


E

0,600
