Questões de Concurso sobre Eletrônica de Potência

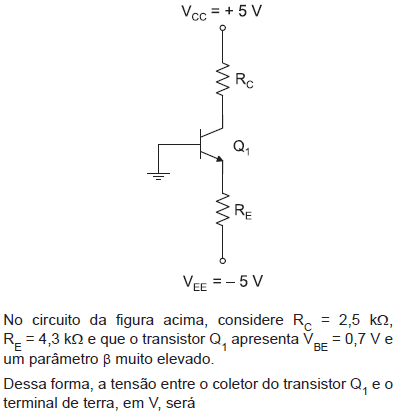

A presença do resistor R_E melhora a estabilidade da polarização CC do circuito.

O valor da corrente de coletor é igual a

Um resistor que tem quatro faixas em seu código de cores e no qual as três primeiras faixas apresentam as cores marrom, preto e vermelho, nesta ordem, tem a resistência nominal de 1 .

Está correto o que se afirma APENAS em

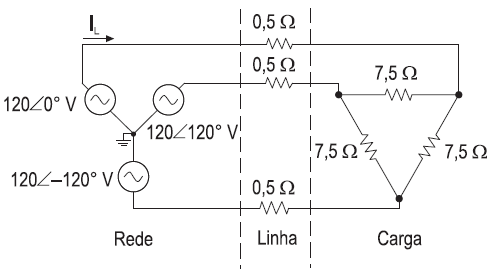

Uma carga resistiva trifásica é conectada à rede de distribuição através de uma linha, conforme indicado na figura acima.

O valor, em ampère, da corrente I_L é

O circuito acima usa um comparador de igualdade e magnitude para números de 4 bits, como o 7485.

As lógicas das saídas A>B, A=B e A<B, em função de P e Q, são, respectivamente,

A tensão, em volts, e a resistência, em ohms, do circuito de Thevenin equivalente ao circuito da figura acima, visto dos terminais a e b, valem, respectivamente,

Em uma aplicação de fotoacoplador para medição de velocidade de um motor, utiliza-se um disco com 40 furos.

Considerando-se a velocidade do motor igual 1.200 rpm, qual a frequência, em hertz, dos pulsos na saída do fotoacoplador?

Um gás é aquecido em uma caldeira, e o seu volume se expande de 1 m³ para 3 m³, a uma pressão constante de 2 N/m².

O trabalho realizado pelo gás, em joule, é

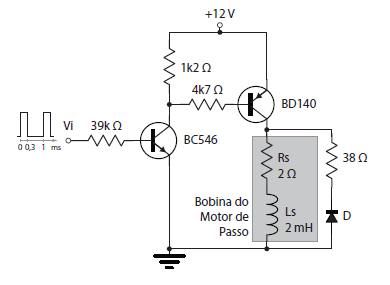

A figura abaixo apresenta um circuito de acionamento (driver) de motor de passo.

Analisando este circuito, considerando que o transitório de um circuito RL tem duração de 3τ, complete as lacunas do texto abaixo:

A bobina do motor de passo será acionada por ___________________, enquanto o transistor BD140 permanece em condução. A extinção da corrente na bobina acontecerá em aproximadamente_____________________________ através do _____________________________ , após o bloqueio do transistor

Um motor síncrono de 4 polos é conectado a uma rede elétrica cuja frequência é 60 Hz. Em regime permanente, a velocidade de rotação, em rpm, do eixo desse motor, é

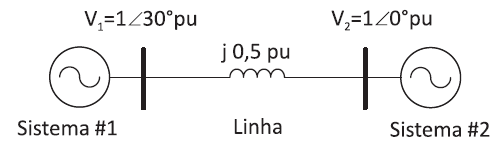

A figura acima mostra dois sistemas elétricos de potência conectados por uma linha de transmissão de impedância Z = j 0,5 pu. As tensões terminais da linha são V₁ e V₂ conforme indicado na figura acima.

O fluxo de potência do sistema #1 para o sistema #2, em pu, é

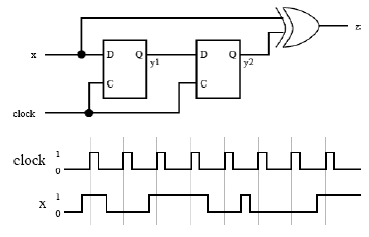

Para o circuito abaixo, considere o gráfico de sinais das entradas x e de clock conforme a figura:

A sequência de valores que a saída z assumirá, tendo como referência a borda de subida do sinal de clock, é:

No circuito
