Os terminais de um transistor de junção são denominados
coletor, base e emissor.
porta, dreno e fonte.
coletor, emissor e gatilho.
anodo, catodo e gatilho.
catodo, grade e placa.
Se vg for um sinal senoidal com amplitude de pico de 1 mV, então, a tensão no coletor do transistor será igual a soma de uma tensão contínua de 4 V e de uma tensão senoidal, que terá amplitude de pico igual a 20 mV e a mesma frequência e a mesma fase do sinal vg.

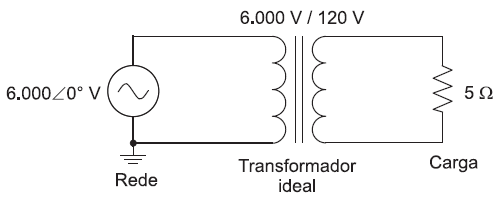

Um transformador ideal conecta uma carga resistiva monofásica à rede elétrica, conforme indicado na figura acima.
A resistência equivalente da carga, em ohms, vista pelo lado da rede, é
50
250
500
1.250
12.500

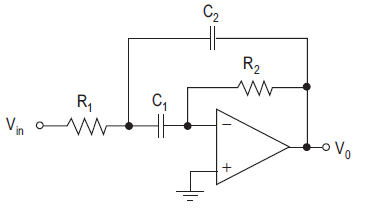

O circuito da figura acima representa um filtro analógico RC-ativo de segunda ordem, onde o amplificador operacional é considerado ideal.
A partir da topologia do circuito, infere-se que o filtro acima é do tipo
passa faixa
passa baixas
passa altas
rejeita faixa
passa-tudo equalizador de fase
Um transdutor pode ser considerado uma interface às formas de energia entre o ambiente e o circuito de controle ou, eventualmente, entre o controle e o atuador.
A esse respeito, considere as afirmativas a seguir.
I - Os transdutores transformam uma grandeza física em um sinal de tensão ou corrente que pode ser facilmente interpretado por um sistema de controle.
II - Muitas vezes, os termos “sensor” e “transdutor” são usados indistintamente. Nesse caso, o transdutor é o instrumento completo, que engloba o sensor e os demais componentes.
III - Os transdutores convertem valores digitais em analógicos e vice-versa.
Esta correto o que se afirma em
I, apenas.
II, apenas.
III, apenas.
I e II, apenas.
I, II e III.

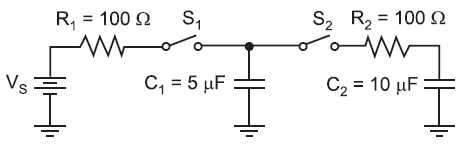

No circuito da figura acima, as chaves S1 e S2 estão inicialmente abertas, e os capacitores C1 e C2 completamente descarregados. A este circuito é aplicada uma fonte de tensão constante VS = 12 V, conforme mostrado no esquemático. No instante de tempo t = t1, a chave S1 é fechada, e a chave S2 é mantida aberta. Após o circuito atingir o regime permanente, no instante t = t2, a chave S1 é aberta, e a chave S2 é fechada.
Considere IR2 a corrente que circulará pelo resistor R2 imediatamente após a comutação das chaves em t = t2 e VC2 a tensão que será medida sobre o capacitor C2 quando o circuito atingir o regime permanente, para t > t2.
Os valores da corrente IR2, em mA, e da tensão VC2, em V, são, respectivamente,
12 e 4
12 e 6
12 e 12
120 e 4
120 e 12

Para acionar um relé a partir de um circuito de controle digital, um engenheiro montou o circuito apresentado acima. Quando a tensão na entrada VIN for igual a + 5,0 V (nível lógico alto), o transistor Q1 fará passar uma corrente pela bobina do relé, provocando o fechamento da chave. No projeto, o engenheiro empregou um transistor cujo parâmetro β pode assumir valores entre 100 e 400, de acordo com o manual do fabricante.
Considerando que Q1 apresenta VBE = 0,7 V e VCE = 0,2 V no modo de saturação, qual o limite máximo que a resistência RB pode assumir de maneira a garantir que Q1 opere na saturação quando VIN = + 5,0 V?
18,5 Ω
21,5 Ω
27,2 Ω
31,2 Ω
34,6 Ω
Analise o circuito grampeador mostrado abaixo:

Considerando a tensão Vca = 15 sen (1000.t) volts e o diodo com características ideais, a tensão na carga oscilará entre os limites de:
–25 V e +25 V
–20 V e +10 V
–15 V e +15 V
–15 V e +10 V
–10 V e +10 V.

É correto afirmar que
os coeficientes b1, b2... são variações incrementais devidas ao filtro.
o filtro é do tipo passa-baixas e tem a função de eliminar todas as raias do espectro que não contém a informação.
o modulador permite variar em amplitude a raia E0 do espectro de e(t), daí o nome Modulador AM-DSB.
o filtro é do tipo passa-faixa centrado em ω0, com banda 2ωm.
quando o índice de modulação for igual a 1, a maior parte da potência do espectro do sinal e(t) concentra-se nas raias laterais a ω0.
Os capacitores cerâmicos têm polaridade e devem ter o potencial em um dos seus terminais sempre maior que o potencial no outro terminal, ao passo que os capacitores eletrolíticos com alta capacitância não têm polaridade e, portanto, não apresentam essa restrição.
A capacidade de um capacitor para armazenar carga é medida em Farad (F). Como, porém, se trata de uma unidade muito grande, é comum o uso de seus submúltiplos. Tem-se, então, o microFarad (μF) que equivale a
10−3 F
10−4 F
10−5 F
10−6 F
10−7 F

Em face do circuito acima, é correto afirmar que V1 é igual a 9 V.
O transistor está operando com
VCB = 0 V e encontra-se saturado.
VCB = 10 V e encontra-se cortado.
IB = 22 μA e encontra-se cortado.
IC = 22 mA na região ativa.
IB = 22 μA na região ativa.

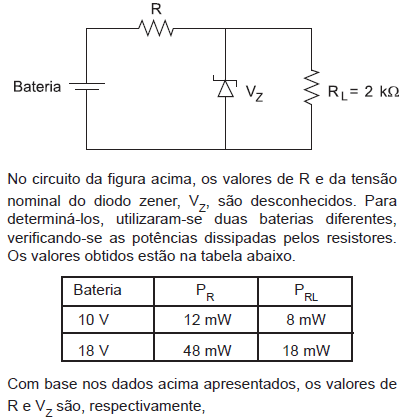

Com relação à diferença de potencial, considere as seguintes afirmativas:
1. Quando um campo elétrico realiza um trabalho TAB sobre uma carga de prova positiva situada entre os pontos A e B, a carga fica imóvel e gera uma diferença de potencial.
2. Volt é uma unidade que poderia ser escrita em Joules/Coulomb.
3. Para uma carga positiva q = 2,0x10-7 C deslocando-se de um ponto A para B dentro de um campo elétrico, o trabalho realizado é de 5,0x10-3 J e Vab = 2,5x10-4 V.
4. Para uma carga negativa q = -2x10-7 C deslocando-se de um ponto A para um ponto B dentro de um campo elétrico, o trabalho realizado é negativo.
Assinale a alternativa correta.

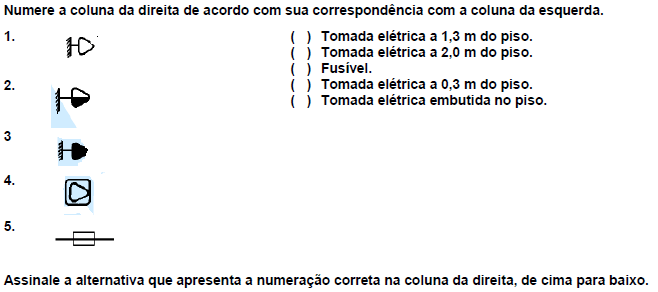

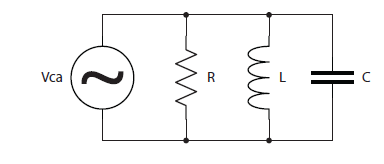

Considere o circuito da figura abaixo:

Assinale a alternativa correta.
A ressonância entre R, L e C acontece na frequência de
A ressonância entre R e C acontece na frequência de
A ressonância entre R e L acontece na frequência de
A ressonância entre L e C acontece na frequência de
A ressonância entre L e C acontece na frequência de
