Questões de Concurso sobre Eletrônica de Potência

Uma fonte de alimentação com regulação linear deve ser projetada para uma tensão de saída de 12 V e corrente máxima de 1 A. Esta fonte deve empregar um retificador de onda completa, um filtro capacitivo e um regulador integrado LM 317. A tensão na entrada do retificador deverá ser provida pelo secundário de um transformador de 110 + 110 V / 18 V.

Considerando que a tensão de condução dos diodos do retificador é igual a 0,7 V e que o circuito integrado regulador necessita uma tensão na entrada de, no mínimo, três volts acima da tensão de saída (Vs + 3 V), qual será a máxima ondulação (ripple) admitida no capacitor de filtro?

No circuito (a), o ganho de tensão é igual a 3.

No circuito (b), o ganho de tensão é igual a -2.

Um instrumento de medição industrial, segundo as informações de seu manual, possui faixa de medida de 100 V a 300 V, com a exatidão de 0,4% do span. Ao se medir a tensão entre dois terminais elétricos, a leitura observada no citado instrumento foi de 250 V. Com base nas características citadas, o verdadeiro valor da tensão medida, em volts, estará no intervalo cujos extremos mínimo e máximo são, respectivamente,

O wattímetro é um instrumento de medição utilizado para medir potência

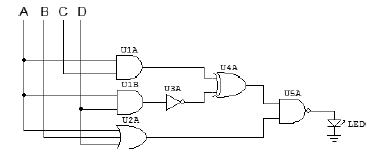

Considere o circuito apresentado na figura abaixo:

Qual dos conjuntos de sinais em ABCD provocará o acendimento do LED?

Um circuito equivalente de Norton ¨¦ composto por uma fonte de corrente de 20 A, em paralelo com um resistor de 2 ¦¸. O seu equivalente de Th¨¦venin ¨¦ um circuito composto por uma fonte de

Considere que um indutor de 10 mH seja percorrido por uma corrente senoidal com amplitude de pico de 1 V e frequência de 1 kHz. Nessas condições, a reatância do indutor é igual a 10 .

segue abaixo
