A presença de harmônicas na tensão da rede elétrica provoca uma variação no fator de potência da carga, pois
surge uma potência imposta pela distorção harmônica que faz aumentar a potência aparente.
surge uma potência imposta pela distorção harmônica que faz reduzir a potência reativa.
surge uma potência imposta pela distorção harmônica que faz reduzir a potência ativa.
a potência ativa aumenta absurdamente, podendo até dobrar de valor.
as harmônicas de frequências mais elevadas produzem uma potência reativa contrária à da carga, podendo até anular a potência reativa total.
O resistor cujos anéis têm as cores azul, cinza, amarelo e dourado vale
5,6 kΩ ± 5%
560 kΩ ± 10%
680 kΩ ± 5%
68 kΩ ± 5%
6,8 kΩ ± 10%
As equações apresentadas a seguir podem indicar corretamente equações de malha para o circuito, considerando-se os sentidos de cada corrente de malha indicados na figura.

é suficiente conectar um resistor de 1
entre a entrada não inversora e o terra.Se, para determinada temperatura, a resistência R for igual a 10
, então, nessa temperatura, a diferença de potencial entre os pontos A e B será nula.
IV é igual a 6,5
No circuito da figura I, o potencial no nó que é comum aos resistores R1 e R2 e à entrada inversora é igual a 0 volt.
O circuito equivalente de Norton pode ser obtido a partir do circuito equivalente de Thevenin utilizando-se técnicas de transformação que dependem da tensão e da resistência equivalentes de Thevenin.
Se a tensão na entrada da fonte diminuir de 220 VRMS para 200 VRMS, a tensão aplicada à carga terá um valor médio menor que 12 V e apresentará oscilação (ripple) maior que 100 mV.
A potência consumida no resistor de 2
é igual a 8 W.
Com base na figura I, é correto afirmar que, se a resistência do resistor R2 for maior que a resistência do resistor R1, o circuito é adequado para funcionar como um amplificador inversor.
O módulo do ganho no circuito da figura III, que é do tipo inversor, é igual a 3.

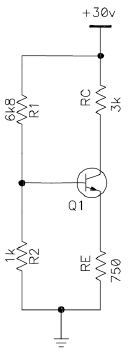

De acordo com a figura abaixo assinale a afirmativa que corresponde ao valor da corrente de emissor IE e da tensão de emissor VE. Os valores das resistências abaixo são dadas em ohms.

4,2 mA / 3,15 V
3 mA / 3,5 V
4,2 mA / 3,5 V
10 mA / 22 V
15 mA / 2,3 V
No circuito da figura II, se R1 = 2
e R2 = 18
, então o ganho do amplificador será igual a 9, e o amplificador será do tipo não-inversor.
