Questões de Concurso sobre Eletrônica de Potência

A impedância de entrada do circuito da figura II é igual ao valor do resistor R₁

Têm-se duas resistências de 10 kΩ e duas de 100 kΩ, todas em paralelo. A resistência equivalente vale, aproximadamente, em kΩ,

Com o novo transformador, o diodo retificador será submetido a uma tensão reversa de pico máxima inferior a 22 V.

Sobre os transistores de efeito de campo, assinale a alternativa correta.

É possível testar se um diodo retificador está funcionando de forma correta, com o uso de um multímetro apropriado, identificando-se o catodo e o anodo do diodo; colocando-se o multímetro no modo de medida de resistência; colocando-se a ponta de prova do multímetro com maior potencial no catodo e a ponta com menor potencial no anodo (nessa situação, deve haver condução); invertendo-se as pontas com relação às posições no catodo e anodo. Se, nessa nova condição, não houver condução, então o diodo está funcionando de forma correta e o catodo e o anodo terão sido identificados corretamente.

Os termistores são excelentes sensores para aplicações que seja necessário uma alta sensibilidade com as mudanças de temperatura. Sobre termistores, assinale a alternativa correta.

Com base na lei de Kirchoff das correntes, é correto afirmar que a corrente de malha I₁ deve ser necessariamente igual à corrente I₂

Se, por um erro de montagem, o pino de alimentação negativa do amplificador operacional do circuito da figura II for conectado ao terra, então o circuito não funcionará corretamente para tensões de entrada negativas.

No circuito da figura II, Vth = 10 V e

Para o circuito na figura I, I_N = 1 mA e R_N = 1,2

As duas correntes de malha do circuito na figura II podem ser obtidas corretamente a partir das equações abaixo.

Para um circuito que contém apenas fontes de tensão constante e resistores lineares, é possível determinar, experimentalmente, a tensão e a resistência de Thevenin entre dois pontos por meio do seguinte procedimento: mede-se a tensão entre os dois pontos, por exemplo, com um voltímetro de alta impedância de entrada; para medir a resistência equivalente de Thevenin, conecta-se uma resistência variável entre os pontos em que se deseja calcular o equivalente; ajusta-se o valor dessa resistência até se obter uma queda de tensão igual ao dobro da tensão de Thevenin medida inicialmente. O valor ajustado da resistência é, então, igual à resistência de Thevenin.

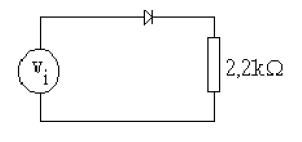

Dado o circuito apresentado na figura, cuja fonte de tensão alternada Vi é igual a [20sen(ωt)]V, responda qual a tensão máxima na resistência do circuito, supondo que a tensão direta no diodo é de 0,7V.

A resistência equivalente de Thevenin vista entre os pontos A e B do circuito é igual a 15 .

O circuito na figura IV apresenta V_th = 5 V e R_th = 10 .

No circuito na figura I, se R₁ = 2 e R₂ = 16 , então o ganho do circuito é igual a -8.
