Questões de Concurso sobre Eletrônica de Potência

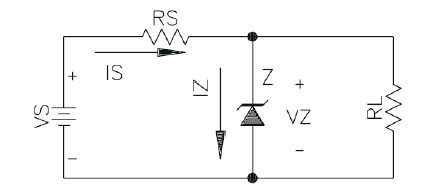

Seja um regulador a zener que tem uma tensão de entrada de 15V a 20V e a corrente de carga de 5 a 20mA. Se o zener tem VZ=6,8V, IZMIN = 4ma, IZMAX=40mA, assinale a alternativa que representa o valor da resistência de carga Rs, conforme a figura abaixo.

III é igual a 1,2

I é igual a 6

As equações de malha para o circuito da figura III são apresentadas corretamente a seguir.

A impedância de saída do circuito da figura I é nula.

Parte de um circuito elétrico linear, invariante no tempo, e em corrente alternada, foi reduzido utilizando-se o teorema de Thévenin. Igualmente, a referida redução poderia ter sido obtida por meio do teorema de Norton, sem perda de generalidade. A respeito desses teoremas, assinale a opção correta.

O circuito equivalente de Thévenin é representado por uma fonte de tensão contínua de 50 V em série com um resistor de 100 ohms. O valor da fonte de corrente, no respectivo circuito equivalente de Norton, é

A figura a seguir corresponde a uma operação de medição de tensão através do resistor.
