A figura acima apresenta um circuito elétrico com fontes de corrente contínua. O capacitor encontra-se operando em regime permanente. A ddp, em volts, entre os terminais X e Y do capacitor é, aproximadamente,
2,3
3,0
4,8
6,2
9,5

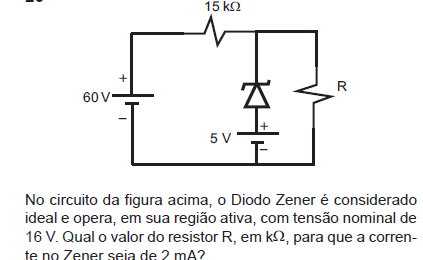

150
200
300
600
700
Considere que o circuito em paralelo apresentado na figura a seguir corresponde à representação da medição de tensão em um dos resistores. Nesse caso, a medição indicará uma tensão de 4,5 V, com alimentação de 9 V.

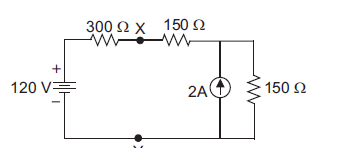

No circuito da figura acima, a tensão do Circuito Equivalente de Thevenin, dada em volts e calculada entre os pontos X e Y, é:
210
180
160
120
80

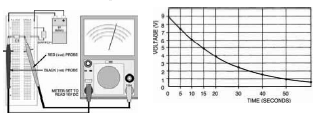

Considere que uma fonte de alimentação de 9 V foi inicialmente aplicada em circuito composto por um switch e um capacitor C1, como mostra a figura a seguir. Levando em conta a posição do switch e o fator temporal da medição, é correto afirmar que a curva mostrada corresponde à curva de medição.

Pelo teorema de Thevenin, substitui-se um circuito linear, entre dois terminais, por uma fonte de corrente independente e uma impedância equivalente que é colocada em paralelo com esta fonte.
Não é possível calcular um equivalente de Norton para o circuito elétrico em questão, porque ele não tem fonte independente de corrente.
As correntes I 1 e I 2 no circuito são iguais a 1,25 A e 2,5 A, respectivamente.
Os tipos de elétrons que são utilizados na formação da imagem na microscopia eletrônica de transmissão são denominados de elétrons
primários e secundários.
transmitidos e primários.
secundários e retroespalhados.
transmitidos
transmitidos e secundários.
Os fatores de controle são aqueles que são deliberadamente alterados durante o experimento para avaliar o comportamento das variáveis de resposta.
Em relação a potências e tensões em circuitos monofásicos, é correto afirmar que:
um indutor não produz campo magnético em torno de si quando submetido a uma tensão contínua constante.
se adicionarmos, a uma carga qualquer que está submetida a uma tensão senoidal, uma carga reativa em série, a corrente diminui; como conseqüência, o produto V x I (potência aparente em módulo) diminui; portanto, haverá um aumento no fator de potência.
na correção de um fator de potência de uma carga indutiva, é comum adicionarmos uma carga capacitiva em paralelo com a carga original. Isso é feito para não alterar o valor da potência efetiva (ou ativa) assim como para manter o valor da tensão aplicada à carga inalterada.
nos capacitores, a tensão se adianta em relação à corrente porque, quando uma tensão é aplicada no capacitor, ele de imediato tem o valor da tensão aplicada e só depois é que aparece a corrente.
se o fator de potência de um circuito é igual a 1 (um), necessariamente no circuito só há cargas resistivas.
